DPX165950DT-8148A1

产品分类: RF双工器
厂牌: TDK
产品描述: 21dB 10dB 36dB 42dB 2.4GHz~2.5GHz,4.9GHz~5.95GHz 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 31M-DPX165950DT-8148A1
供应商: 云汉优选
标准整包数: 5

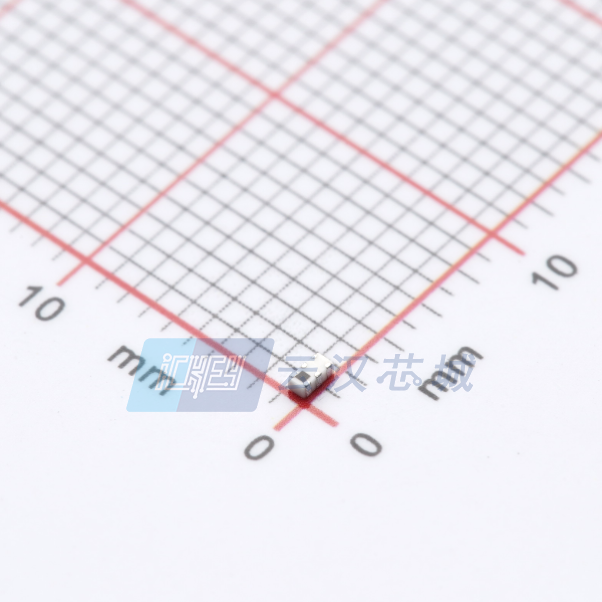

TDK RF双工器 DPX165950DT-8148A1

DPX165950DT-8148A1概述

    Multilayer Diplexer DPX165950DT-8148A1 技术手册

    1. 产品简介


    多层双工器(Multilayer Diplexer)DPX165950DT-8148A1是一款专为2400-2500MHz及4900-5950MHz频段设计的电子元器件。这类器件广泛应用于无线通信、雷达系统及各类射频信号处理设备中。它通过整合低频带和高频带的信号路径,有效地提升系统的集成度与效率。

    2. 技术参数


    以下是该器件的主要技术参数和性能指标:
    | 项目 | 规格 |

    | 频率范围 | 低频带:2400-2500 MHz |
    高频带:4900-5950 MHz |
    | 插入损耗 | 低频带:典型值0.23 dB,最大0.35 dB |
    高频带:典型值0.45 dB,最大0.60 dB |
    | 回波损耗 | 低频带:最小12.74 dB |
    高频带:最小11.73 dB |
    | 特征阻抗 | 50 Ω |
    | 工作温度范围 | 操作温度:-40至+85°C |
    存储温度:-40至+85°C |

    3. 产品特点和优势


    - 宽频带覆盖:同时处理2400-2500 MHz及4900-5950 MHz两个频段,适用于多种通信标准。
    - 低插入损耗:保证信号传输过程中低衰减,提高整体系统性能。
    - 高回波损耗:减少信号反射,提升信号完整性。
    - 优异的特征阻抗:确保匹配良好的输入输出端口,增强信号传输稳定性。

    4. 应用案例和使用建议


    此器件可广泛应用于各类无线通信系统,如4G/5G移动通信基站、卫星通信设备、雷达系统等。为了最大化其性能,在设计时应考虑以下建议:
    - 确保电路布局合理,避免不必要的信号干扰。
    - 使用推荐的焊接工艺参数,以保证焊接质量和可靠性。

    5. 兼容性和支持


    - 兼容性:该器件可与其他标准组件无缝对接,适用于大多数通用电子设备。
    - 支持服务:制造商提供详尽的技术文档和支持,包括焊锡焊接推荐曲线图及使用注意事项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时器件移位 | 采用适当的夹具固定器件 |
    | 插入损耗超出预期 | 检查安装环境和焊接质量 |

    7. 总结和推荐


    总结:DPX165950DT-8148A1多层双工器具有广泛的频率覆盖范围,优异的信号传输特性,是现代无线通信系统中的理想选择。
    推荐:鉴于其卓越的性能和应用广泛性,强烈推荐在通信工程中选用这款多层双工器。

DPX165950DT-8148A1参数

参数
最大高频衰减 42dB
最小高频衰减 10dB
带宽 2.4GHz~2.5GHz,4.9GHz~5.95GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 36dB
最小低频衰减 21dB
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DPX165950DT-8148A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DPX165950DT-8148A1数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK DPX165950DT-8148A1 DPX165950DT-8148A1数据手册

DPX165950DT-8148A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4864
50+ ¥ 0.4213
150+ ¥ 0.3619
500+ ¥ 0.3207
2000+ ¥ 0.2903
4000+ ¥ 0.263
库存: 3200
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 2.43
