FBMJ4516HM560NTV

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 6A 56Ω@100MHz 7mΩ 1806 贴片安装 4.5mm*1.6mm*1.3mm
供应商型号: SXE-FBMJ4516HM560NTV
供应商: 海外现货
标准整包数: 5

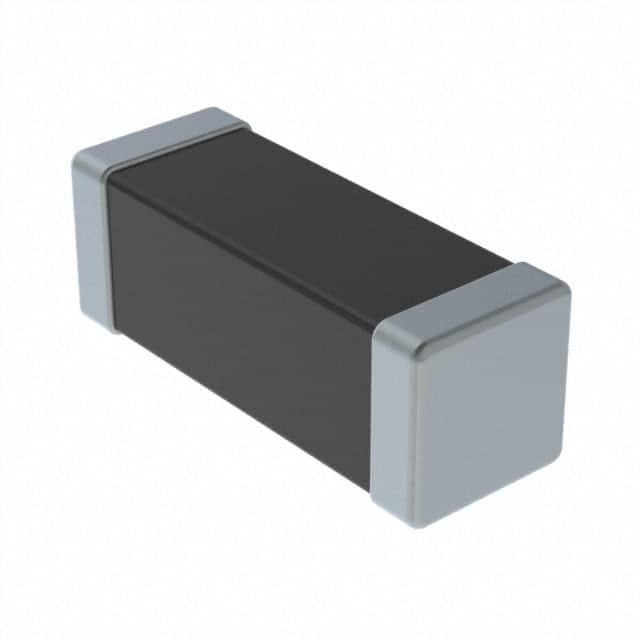

TAIYO YUDEN 磁珠 FBMJ4516HM560NTV

FBMJ4516HM560NTV概述

    # 产品介绍:FBMJ4516HM560NTV Ferrite Bead Inductor

    产品简介


    FBMJ4516HM560NTV是一款来自TAIYO YUDEN的铁氧体磁珠电感器。它主要应用于通用电子设备,如音频视频设备、办公自动化设备、家用电器、办公设备以及信息通信设备等。FBMJ4516HM560NTV具备高阻抗特性,可以有效抑制噪声并提供稳定的电流输出。适用于需要电磁干扰(EMI)滤波和电路保护的应用场景。

    技术参数


    以下是FBMJ4516HM560NTV的主要技术参数:
    | 参数 | 规格 |

    | 阻抗 | 56Ω ± 30% |
    | 测量频率 | 100 MHz |
    | 外形尺寸 (EIA/JIS) | 1806/4516 |
    | 额定电流(最大值)(-40到125℃) | 6 A(⊿T=40℃) |
    | 直流电阻(最大值) | 7 mΩ |
    | 工作温度范围 | -40至+125℃(包括自发热) |
    | 罗马公约合规性 | 是(10种物质) |
    | REACH合规性 | 是(223种物质) |
    | 氯素化物含量 | 否 |
    外形尺寸
    - 长度 L: 4.5 ± 0.3 mm
    - 宽度 W: 1.6 ± 0.2 mm
    - 厚度 T: 1.1 ± 0.2 mm
    - 引脚间距 e: 0.5 ± 0.3 mm

    产品特点和优势


    1. 高阻抗特性:阻抗为56Ω ± 30%,在100 MHz下测量,能有效抑制高频噪声。
    2. 宽温度范围:工作温度范围为-40至+125℃,确保在极端环境下的稳定运行。
    3. 大额定电流:最大额定电流为6 A(⊿T=40℃),适用于需要大电流处理的应用场合。
    4. 低直流电阻:最大直流电阻为7 mΩ,减少能耗并提高效率。
    5. 符合环保标准:满足RoHS、REACH和无卤素要求,适用于各种环保标准严苛的应用场合。

    应用案例和使用建议


    应用案例
    FBMJ4516HM560NTV常用于AV设备、OA设备、家用电器、办公设备、信息通信设备等。特别是在便携式设备(如手机)、PC和通信设备中,它可以有效地过滤噪声,提高设备的整体性能和可靠性。
    使用建议
    1. 电路布局:建议将FBMJ4516HM560NTV放置在靠近噪声源的位置,以最大限度地发挥其噪声过滤效果。
    2. 散热设计:由于工作温度范围较广,建议在高温环境下使用时,注意散热设计以确保其正常工作。
    3. 引脚间距:考虑到引脚间距为0.5 mm,安装时需使用精密焊接工艺,以避免短路或其他焊接缺陷。

    兼容性和支持


    FBMJ4516HM560NTV具有良好的兼容性,适用于多种电路设计。TAIYO YUDEN提供了标准包装数量(最小)为2000个的贴带包装,并采用卷带形式封装。购买渠道包括官方销售办公室或授权分销商,确保产品的真实性和可靠性。同时,厂商也提供了一系列的支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何判断FBMJ4516HM560NTV的工作状态?
    - 解决方案:使用万用表测量其阻抗值,确保其在正常范围内(56Ω ± 30%)。

    2. 问题:长时间高电流通过是否会损坏FBMJ4516HM560NTV?
    - 解决方案:检查其工作环境温度,确保不超过额定温度范围(-40至+125℃)。如果超过额定温度范围,可能需要加装散热装置。

    总结和推荐


    综上所述,FBMJ4516HM560NTV是一款具有优异阻抗特性的铁氧体磁珠电感器,非常适合应用于需要噪声过滤和电路保护的场合。其出色的性能、宽泛的工作温度范围以及良好的环保特性使其在市场上具有较高的竞争力。我们强烈推荐使用FBMJ4516HM560NTV来提高电子设备的性能和可靠性。

FBMJ4516HM560NTV参数

参数
额定电流 6A
阻抗@频率 56Ω@100MHz
直流电阻(DCR) 7mΩ
长*宽*高 4.5mm*1.6mm*1.3mm
通用封装 1806
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FBMJ4516HM560NTV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FBMJ4516HM560NTV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN FBMJ4516HM560NTV FBMJ4516HM560NTV数据手册

FBMJ4516HM560NTV封装设计

查看详情并下载
Symbol
Footprint
3D Model
