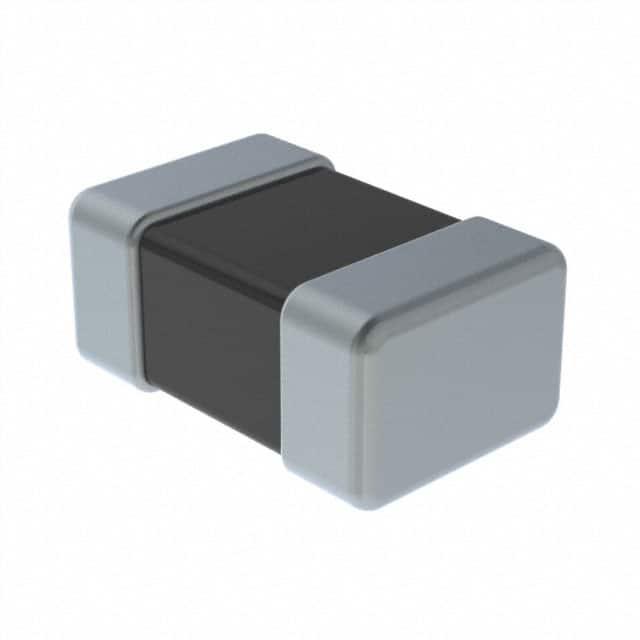

FBMH2012HM221-TV

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 2A 220Ω@100MHz 60mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 27M-FBMH2012HM221-TV
供应商: 云汉优选
标准整包数: 1
TAIYO YUDEN 磁珠 FBMH2012HM221-TV

FBMH2012HM221-TV概述

    Ferrite Bead Inductors FBMH2012HM221-TV 技术手册解析

    1. 产品简介


    Ferrite Bead Inductors(FBMH2012HM221-TV)是一种阻抗为220Ω±25%的滤波器元件,设计用于多种电子设备中。它属于小型化设计,尺寸符合EIA/JIS标准的0805/2012封装,具备强大的电磁干扰抑制能力,广泛应用于AV设备、OA设备、家用电器、办公设备、通信设备等领域。

    2. 技术参数


    - 阻抗:220Ω±25%
    - 测量频率:100 MHz
    - 额定电流:2 A(ΔT=40℃)
    - 直流电阻:最大60 mΩ
    - 工作温度范围:-40°C至+125°C(包括自发热影响)
    - RoHS合规性:是
    - REACH合规性:是
    - 无卤素:是
    - 焊接方式:回流焊/波峰焊

    3. 产品特点和优势


    FBMH2012HM221-TV 的主要特点包括:
    - 高阻抗(220Ω±25%):能够有效抑制高频噪声。
    - 大额定电流(2 A):适用于高电流需求的应用。
    - 稳定的温度范围:在宽广的温度范围内保持良好的性能。
    - RoHS/REACH合规及无卤素设计:满足环保要求。
    - 小型化设计:适合紧凑型电路板的设计需求。

    4. 应用案例和使用建议


    - 应用案例:适用于智能手机、平板电脑等便携式设备中以降低电磁干扰;同样可用于各类家用电器、工业设备中,提高整体系统的电磁兼容性。
    - 使用建议:在进行电路布局时,需要考虑到电磁干扰对其他敏感元件的影响,建议在电源线或信号线上加装此类滤波器。此外,为了确保最佳性能,在安装过程中应注意正确的焊接工艺。

    5. 兼容性和支持


    FBMH2012HM221-TV 具有良好的兼容性,可以与市面上多数标准电子产品和电路板匹配。制造商TAIYO YUDEN提供了详尽的技术支持文档,包括安装指南、应用笔记等,用户可通过官方渠道获取这些资源。如果遇到任何技术难题,也可以直接联系制造商寻求帮助。

    6. 常见问题与解决方案


    - Q:如何正确安装FBMH2012HM221-TV?
    - A:首先确保电路板清洁无尘,然后按照回流焊或波峰焊的要求进行焊接。
    - Q:在什么条件下会导致阻抗变化?
    - A:阻抗值可能受工作环境温度变化、电流大小及频率等因素影响,请定期检查以确保性能稳定。


    7. 总结和推荐


    综上所述,FBMH2012HM221-TV 是一款高性能的滤波器元件,具备优异的电磁干扰抑制能力和广泛的适用范围。其出色的温控性能和环保特性使其成为现代电子设备不可或缺的一部分。对于追求高质量电子产品的设计师和工程师而言,强烈推荐使用此款产品来提升整体系统性能并增强电磁兼容性。

FBMH2012HM221-TV参数

参数
额定电流 2A
阻抗@频率 220Ω@100MHz
直流电阻(DCR) 60mΩ
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FBMH2012HM221-TV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FBMH2012HM221-TV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN FBMH2012HM221-TV FBMH2012HM221-TV数据手册

FBMH2012HM221-TV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0581 ¥ 0.485
10+ $ 0.0538 ¥ 0.4491
100+ $ 0.0512 ¥ 0.4277
1000+ $ 0.0488 ¥ 0.4073
库存: 3440
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.48
