ESDA14V2SC5Y

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 12V 单向 300W 14A 35V 14.2V SOT-23-5,TSOT-23-5 贴片安装
供应商型号: 4035984
供应商: 海外现货
标准整包数: 5

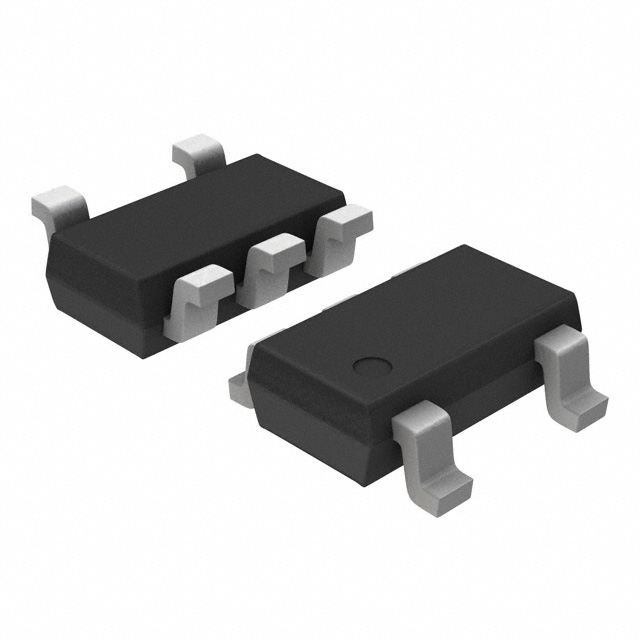

STMICROELECTRONICS TVS二极管/ESD抑制器 ESDA14V2SC5Y

ESDA14V2SC5Y概述

    ESDAxxSCxY 汽车级四通道瞬态电压抑制器(TVS)技术手册解析

    1. 产品简介


    产品类型: ESDAxxSCxY 是一种用于 ESD 和 EOS 过压保护的汽车级瞬态电压抑制器(TVS)。
    主要功能: 该设备具有四个单向 TVS 功能,可以有效地保护连接到数据和传输线上的组件免受 ESD 和 EOS 的侵害。
    应用领域: 广泛应用于信息娱乐、信号通信、连接和舒适便捷等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 最小击穿电压(VBR) | 5.3 | V |
    | 最大峰值脉冲功率(PPP) | 400 | W |
    | 峰值脉冲电流(IPP) | 22 | A |
    | 工作结温范围(Tj) | -40 至 +150 | °C |
    | 存储温度范围(Tstg) | -65 至 +150 | °C |
    | 焊接最大引线温度(TL) | 260 | °C |

    3. 产品特点和优势


    - 高EOS和ESD保护水平: 能够承受高达30 kV的接触和空气放电。
    - 适合高密度电路板: 具备紧凑设计,适用于高密度电路板。
    - AEC-Q101 认证: 符合汽车电子行业标准。

    4. 应用案例和使用建议


    应用案例: 适用于信息娱乐系统、信号通信设备、连接设备以及舒适便捷系统等。这些应用对过压保护要求较高,尤其是对于车载设备来说更为关键。
    使用建议: 在装配过程中,推荐使用无卤素焊膏,选择细颗粒焊料,以提高焊接质量。建议采用自动定位而非手动定位,以确保精度。为了防止移位和焊接不充分,推荐使用精确的工具进行放置,并且注意控制印刷、拾放和回流焊过程中的 PCB 支撑。

    5. 兼容性和支持


    - 兼容性: 本产品主要应用于数据和传输线路的过压保护,适用于各种汽车电子设备。
    - 支持和维护: ST公司提供技术文档、应用笔记和支持服务,帮助客户进行产品设计和使用。

    6. 常见问题与解决方案


    - 问题: 峰值脉冲电流过高导致损坏?
    - 解决方案: 确保在设计时考虑到合理的过压保护措施,避免电路遭受超过额定值的电流冲击。

    - 问题: 焊接后设备不稳定?
    - 解决方案: 检查焊接工艺,确保使用合适的焊料和正确的焊接参数。如果问题持续存在,考虑更换新的设备并重新进行焊接。

    7. 总结和推荐


    综合评估: ESDAxxSCxY 四通道瞬态电压抑制器具备卓越的抗过压能力,能够有效保护车载电子设备。其紧凑设计和广泛的适用范围使其成为市场上非常有竞争力的产品。
    推荐使用: 强烈推荐用于需要高性能 ESD 和 EOS 保护的应用场合,特别是在信息娱乐、信号通信和连接系统中。
    通过以上的解析和总结,我们可以看出 ESDAxxSCxY 不仅在技术上表现优异,而且在实际应用中表现出色。希望本文能够为您的电子设备设计和选型提供有价值的参考。

ESDA14V2SC5Y参数

参数
峰值脉冲功率 300W
极性 单向
工作电压 12V
箝位电压 35V
击穿电压 14.2V
峰值脉冲电流 14A
3mm(Max)
SOT-23-5 Thin,TSOT-23-5
1.3mm(Max)
通用封装 SOT-23-5,TSOT-23-5
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESDA14V2SC5Y厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ESDA14V2SC5Y数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS ESDA14V2SC5Y ESDA14V2SC5Y数据手册

ESDA14V2SC5Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4306
10+ ¥ 1.2832
100+ ¥ 1.0838
500+ ¥ 0.9711
1000+ ¥ 0.9537
5000+ ¥ 0.9537
库存: 3628
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.83
