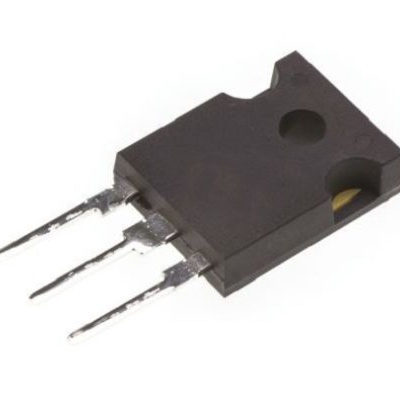

STGWA50M65DF2AG

产品分类: IGBT单管
厂牌: STMICROELECTRONICS
产品描述: 576W 单 650V 119A TO-247 通孔安装
供应商型号: 4458352
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS IGBT单管 STGWA50M65DF2AG

STGWA50M65DF2AG概述


    产品简介


    产品名称: STGWA50M65DF2AG
    产品类型: IGBT(绝缘栅双极型晶体管)
    主要功能:
    - 适用于汽车电机控制、电动压缩机和加热系统等应用。
    - 采用先进的沟槽栅场终止结构,提供低损耗和短路保护功能。
    - 集成了软反并联二极管,确保安全并行操作和高效率。
    应用领域:
    - 汽车行业:如电动车驱动系统、加热系统等。
    - 工业自动化:用于高功率电机控制和其他工业控制系统。

    技术参数


    绝对最大额定值:
    - 集电极-发射极电压(VCES):650 V
    - 连续集电极电流(IC):TC = 25°C 时为 119 A,TC = 100°C 时为 79 A
    - 脉冲集电极电流(ICP):207 A
    - 门极-发射极电压(VGE):±20 V
    - 最大瞬态门极-发射极电压(VGE):±30 V
    - 连续正向电流(IF):TC = 25°C 时为 103 A,TC = 100°C 时为 60 A
    - 脉冲正向电流(IFP):198 A
    - 总功耗(PTOT):TC = 25°C 时为 576 W
    - 存储温度范围(TSTG):-55°C 到 150°C
    - 工作结温范围(TJ):-55°C 到 175°C
    热阻:
    - 结-壳热阻(RthJC):IGBT 为 0.26°C/W,二极管为 0.52°C/W
    - 结-环境热阻(RthJA):50°C/W

    产品特点和优势


    产品特点:
    - 符合AEC-Q101标准,适用于汽车应用。
    - 最大结温可达175°C,确保在极端环境下正常工作。
    - 低饱和压降(VCE(sat)),典型值为1.7 V,提高能效。
    - 尾电流最小化,有助于提高可靠性。
    - 参数分布紧致,实现更安全的并联操作。
    - 短路保护功能和正的VCE(sat)温度系数。
    - 集成软恢复反并联二极管,减少电磁干扰。
    优势:
    - 优秀的热性能,快速恢复时间,适合高频应用。
    - 可靠的安全特性,满足严苛的应用要求。
    - 高集成度和紧凑设计,降低整体系统的复杂度。

    应用案例和使用建议


    应用案例:
    - 汽车电机控制:可实现高效的电机驱动和控制,提高燃油经济性和驾驶体验。
    - 电动压缩机:提高能效和响应速度,满足现代电动汽车的需求。
    - 加热系统:在高温环境下稳定工作,确保系统的可靠运行。
    使用建议:
    - 在使用过程中要注意散热设计,确保结温不超过175°C。
    - 使用合适的门极电阻(RG)来优化开关时间和能耗。
    - 避免脉冲电流超过额定值,以防止损坏。

    兼容性和支持


    兼容性:
    - 与常见的电源管理和驱动电路兼容,易于集成到现有系统中。
    - 采用TO-247长引脚封装,方便安装和布线。
    支持和服务:
    - STMicroelectronics 提供全面的技术支持和售后服务,包括详细的文档和在线资源。
    - 客户可以通过当地销售办公室获得进一步的帮助和支持。

    常见问题与解决方案


    问题1:过温保护如何工作?
    - 解决方案: STGWA50M65DF2AG 配备了短路保护功能,当温度过高时自动切断电源,保护器件不受损害。
    问题2:如何优化开关性能?
    - 解决方案: 选择合适的门极电阻(RG)和驱动电压(VGE),同时注意电路的布局和散热设计。
    问题3:如何正确安装以避免损坏?
    - 解决方案: 确保按照正确的焊接工艺和引脚布局进行安装,避免施加过度的机械应力。

    总结和推荐


    总结:
    - STGWA50M65DF2AG 是一款高性能的IGBT器件,具有优秀的电气特性和可靠性。
    - 适合于汽车电机控制、电动压缩机和加热系统等应用。
    - 高效的热管理能力和短路保护功能使其成为高可靠性应用的理想选择。
    推荐:
    - 强烈推荐给需要高效、可靠且适用于汽车和工业应用的客户。这款IGBT器件提供了出色的性能和长期稳定性,非常适合高要求的应用场景。

STGWA50M65DF2AG参数

参数
配置
集电极电流 119A
最大功率耗散 576W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
通用封装 TO-247
安装方式 通孔安装
包装方式 管装
