STGWA40H65FB

产品分类: IGBT单管
厂牌: STMICROELECTRONICS
产品描述: 283W 1.6V 独立式 650V 80A TO-247 通孔安装 15.8mm*5mm*21mm
供应商型号: 2778106
供应商: element14
标准整包数: 1

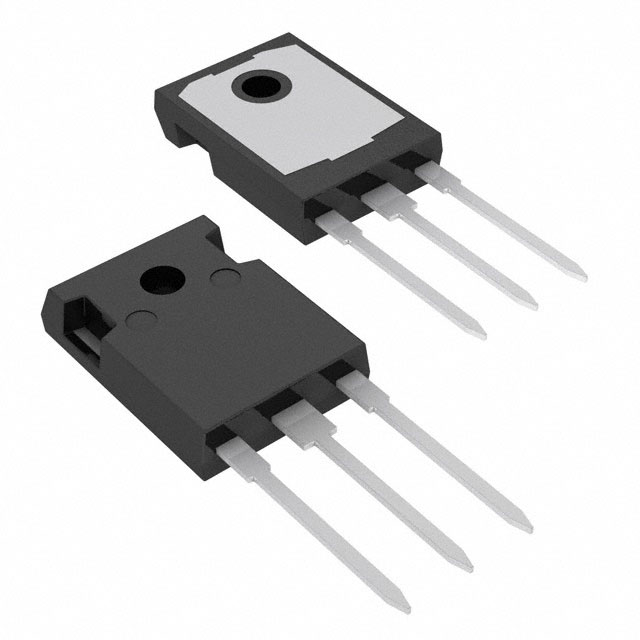

STMICROELECTRONICS IGBT单管 STGWA40H65FB

STGWA40H65FB概述

    高效功率逆变器用IGBT产品技术手册

    1. 产品简介


    这些器件是ST公司生产的高压场停止Trench门极IGBT(绝缘栅双极型晶体管),属于HB系列,适用于光伏逆变器、高频转换器等领域。它们采用了先进的Trench门极结构,能够在提高转换效率的同时保持较低的饱和电压和良好的热管理能力。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 集电极-发射极击穿电压 | 650 | V |
    | 连续集电极电流(TC=25°C)| 80 | A |
    | 连续集电极电流(TC=100°C)| 40 | A |
    | 最大结温 | 175 | °C |
    | 栅极-发射极电压范围 | ±20 | V |
    | 热阻结-壳 | 0.53 | °C/W |
    | 热阻结-环境 | 50 | °C/W |

    3. 产品特点和优势


    - 高效率转换:HB系列IGBT提供了在导通损耗和开关损耗之间最优的折衷方案,有效提高了频率转换器的整体效率。
    - 低饱和电压:典型的饱和电压为1.6V,有效降低了功耗,提升了能效。
    - 安全并联操作:略正的VCE(sat)温度系数和紧密的参数分布确保了更安全的并联运行。
    - 优异的热管理:低热阻有助于更好的散热效果,延长了器件的使用寿命。

    4. 应用案例和使用建议


    这些IGBT广泛应用于光伏逆变器和高频转换器中。在设计应用电路时,需注意散热设计以充分利用其低饱和电压的优势。此外,选择合适的驱动电路,特别是栅极电阻,可以优化开关特性。

    5. 兼容性和支持


    该产品提供了多种封装形式(TO-3PF, TO-247, TO-247长引脚, TO-3P),可以方便地集成到不同的应用系统中。ST公司还提供全面的技术支持和售后服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问:如何避免过高的工作温度?
    答:确保良好的散热设计,可使用适当的散热器或风冷系统。

    - 问:出现开关延迟时间过长的情况怎么办?
    答:调整栅极电阻,降低驱动信号的上升沿时间,改善开关特性。

    7. 总结和推荐


    STGFW40H65FB, STGW40H65FB, STGWA40H65FB, STGWT40H65FB系列IGBT以其高效转换、低功耗和出色的热管理特性,在光伏逆变器和高频转换器领域具有显著的竞争优势。针对需要高性能和稳定性的应用场合,强烈推荐选用这些产品。

STGWA40H65FB参数

参数
配置 独立式
集电极电流 80A
最大功率耗散 283W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.6V
长*宽*高 15.8mm*5mm*21mm
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

STGWA40H65FB厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

STGWA40H65FB数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS IGBT单管 STMICROELECTRONICS STGWA40H65FB STGWA40H65FB数据手册

STGWA40H65FB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5282 ¥ 46.2711
10+ $ 4.9679 ¥ 41.5817
100+ $ 4.0718 ¥ 34.0809
500+ $ 3.4654 ¥ 29.0053
1000+ $ 3.4474 ¥ 28.855
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.27
直接购买
加入购物车
