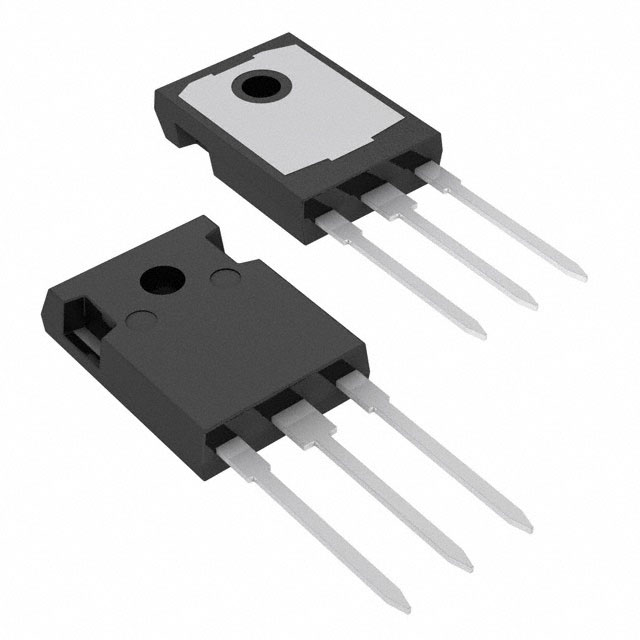

STGWA20H65DFB2

产品分类: IGBT单管
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 IGBT, 最大 650 V, 最大 40 A
供应商型号: 3577215
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS IGBT单管 STGWA20H65DFB2

STGWA20H65DFB2概述


    产品简介


    产品名称: STGWA20H65DFB2
    产品类型: IGBT(绝缘栅双极型晶体管)
    主要功能: 高效率转换、低饱和电压、快速恢复二极管
    应用领域: 焊接、功率因数校正、不间断电源(UPS)、太阳能逆变器、充电器等

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极电压 (VCES) | 650 V |
    | 持续集电极电流 (IC) | 40 | 25 A |
    | 脉冲集电极电流 (ICP) 60 A |
    | 门极-发射极电压 (VGE) | ±20 V |
    | 持续正向电流 (IF) | 40 | 23 A |
    | 门极-发射极漏电流 (IGES) ±250 nA |
    | 功耗 (PTOT) 147 W |
    | 存储温度范围 (TSTG) | -55 150 | °C |
    | 工作结温范围 (TJ) | -55 | 175 °C |

    产品特点和优势


    1. 最大结温: TJ = 175°C,适用于极端环境条件
    2. 低饱和电压: VCE(sat) = 1.65 V (典型值),适用于需要高效能的应用
    3. 快速软恢复二极管: 共封装设计,减少尾电流,提高系统整体效率
    4. 热阻低: RthJC = 1.02 °C/W (IGBT),便于散热管理
    5. 温度系数为正: VCE(sat)温度系数为正,提高稳定性

    应用案例和使用建议


    应用案例
    - 焊接设备: 用于高效能的焊接电源
    - 太阳能逆变器: 实现高效的能量转换
    - 充电器: 快速且高效的电力转换
    使用建议
    - 在选择配套电路时,注意电源电压和电流匹配,避免过载。
    - 确保良好的散热措施,特别是高电流应用中。
    - 参考技术手册中的测试电路,确保正确的安装和测试方法。

    兼容性和支持


    - 兼容性: 与大多数标准电气设备兼容,但具体使用前请确认系统配置。
    - 支持: STMicroelectronics提供详尽的技术文档和支持服务,可通过销售办公室获取。

    常见问题与解决方案


    1. 问题: 无法达到额定电流
    - 解决方案: 检查连接线缆是否足够粗,确保散热良好。
    2. 问题: 开关频率不稳定
    - 解决方案: 检查门极电阻和电源电压,确保电路稳定。
    3. 问题: 温度过高
    - 解决方案: 加强散热措施,如增加散热片或风扇。

    总结和推荐


    STGWA20H65DFB2是一款高性能的IGBT产品,适用于多种工业应用。其高效率、低饱和电压、快速软恢复等特点使其在市场上具有显著的竞争优势。经过详细的技术参数和应用分析,推荐在需要高效能和高可靠性的应用场景中使用此产品。

STGWA20H65DFB2参数

参数
最大集电极发射极饱和电压 1.65V
配置 -
集电极电流 40A
最大功率耗散 147W
VCEO-集电极-发射极最大电压 650V
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
包装方式 管装
