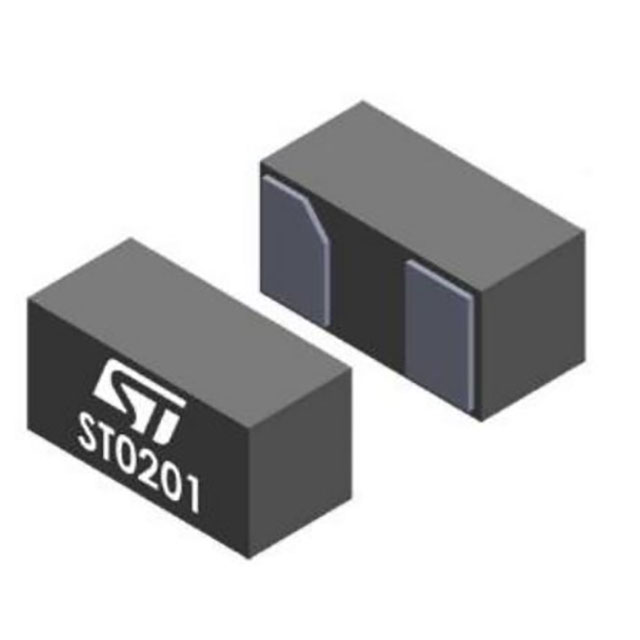

ESDA5-1F4

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 单向TVS二极管, 最大钳位电压 9V, 贴片安装, 0201封装, 最小击穿电压 5.8V
供应商型号: UA-ESDA5-1F4
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS TVS二极管/ESD抑制器 ESDA5-1F4

ESDA5-1F4概述

    #

    产品简介


    ESDA5-1F4 是一款低钳位单线双向瞬态电压抑制二极管(TVS),旨在保护数据线路或其他输入/输出端口免受静电放电(ESD)瞬变的影响。该产品广泛应用于智能手机、平板电脑、笔记本电脑等便携式多媒体设备及其附件中。其独特的设计使其能够满足在有限的电路板空间内提供高效率的过压保护需求。

    技术参数


    - 峰值脉冲电压(接触放电):±30 kV(符合IEC 61000-4-2标准)
    - 峰值脉冲功率(8/20 µs):110 W
    - 峰值脉冲电流(8/20 µs):11 A
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-65°C 至 +150°C
    - 钳位电压(IEC 61000-4-2,+8 kV接触放电):9.0 V
    - 钳位电压(IEC 61000-4-2,-8 kV接触放电):-3.0 V
    - 动态电阻(脉冲持续时间为100 ns):0.14 Ω(正向),0.17 Ω(直接)
    - 线电容(VLINE = 0 V,F = 1 MHz,VOSC = 30 mV):110 pF

    产品特点和优势


    特点
    - 低钳位电压:ESDA5-1F4 在接触放电条件下具有非常低的钳位电压(±30 kV),并且在-3 V到+9 V之间表现出良好的性能。
    - 低泄漏电流:典型的漏电流为100 nA,在5.5 V下工作时表现出极低的泄漏电流。
    - 小封装尺寸:采用0201封装,适用于需要节省电路板空间的应用。
    - 环保认证:符合ECOPACK®2标准,符合环保要求。

    优势
    - 出色的防护性能:能够承受高达±30 kV的空气放电和接触放电,远超IEC 61000-4-2标准。
    - 快速响应时间:能够在30 ns内响应并钳制ESD瞬变。
    - 高度集成:适用于需要节省空间和高效保护的便携式设备中。

    应用案例和使用建议


    应用案例
    - 智能手机:保护智能手机的数据接口免受ESD损坏。
    - 便携式多媒体设备:例如数字相机、摄像机等,在这些设备中保护敏感的电子元件不受ESD瞬变影响。

    使用建议
    - 优化布局:建议将TVS二极管放置在靠近易受ESD损害的接口处,以确保最佳保护效果。
    - 考虑热管理:在高密度电路板上使用该二极管时,应注意散热,避免过热导致的性能下降。
    - 匹配正确的封装:由于采用0201封装,应确保PCB设计适合这种小型封装。

    兼容性和支持


    - 兼容性:ESDA5-1F4可以与其他符合相同标准的电子元件一起使用,无需担心兼容性问题。
    - 支持和维护:STMicroelectronics提供全面的技术支持和维护服务,确保用户能够充分利用该产品的功能和优势。

    常见问题与解决方案


    1. 问:如何处理ESDA5-1F4的表面标记?
    - 答:表面标记指示Pin 1,但不应使用此标记来确定放置方向。只有Pin 1标记用于确定放置方向。

    2. 问:封装尺寸较小,如何确保正确焊接?
    - 答:建议使用卤素-free的焊膏,并选择细颗粒粉末以提高焊接精度。
    3. 问:如何防止焊接过程中元件移动?
    - 答:使用带有高粘性的无清洁焊膏,并确保放置力适中,以避免焊膏溢出或焊接不良。

    总结和推荐


    ESDA5-1F4是一款高性能的TVS二极管,非常适合需要高可靠性和紧凑设计的应用。其出色的ESD防护能力和低钳位电压使其成为便携式电子设备的理想选择。通过合理的设计和布局,该产品可以充分发挥其保护作用。因此,我们强烈推荐使用这款产品来保护关键电子设备免受ESD损害。

ESDA5-1F4参数

参数
峰值脉冲电流 11A
峰值脉冲功率 110W
极性 单向
工作电压 5.5V
箝位电压 9V
击穿电压 5.8V
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
