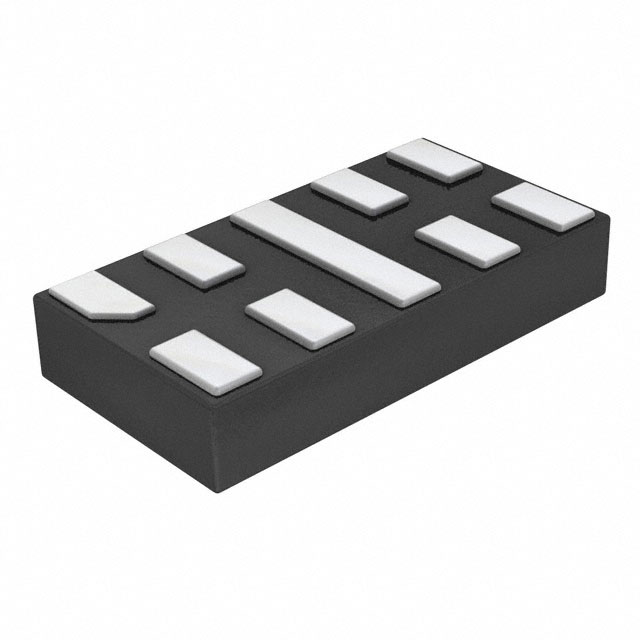

HSP051-4N10

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 3.6V 双向 1A 10V 4.5V XFDFN-10 贴片安装
供应商型号: UA-HSP051-4N10
供应商: 海外现货
标准整包数: 7000
STMICROELECTRONICS TVS二极管/ESD抑制器 HSP051-4N10

HSP051-4N10概述

    电子元器件产品技术手册:HSP051-4N10

    1. 产品简介


    HSP051-4N10 是一款专为高速线路设计的 4 线静电放电(ESD)保护设备。该产品广泛应用于多种数字接口标准,如HDMI、USB 和 SATA 等。其核心功能在于提供卓越的 ESD 保护能力,同时保证信号完整性。

    2. 技术参数


    HSP051-4N10 的关键技术和性能参数如下:
    - 最大峰值脉冲电压:
    - 接触放电:8 kV (符合 IEC 61000-4-2)
    - 空气放电:25 kV (符合 IEC 61000-4-2)
    - 工作温度范围:
    - 存储温度:-65°C 至 +150°C
    - 工作温度:-40°C 至 +150°C
    - 电气特性:
    - 端到端容抗:0.2 pF
    - 端对地容抗:0.35 pF
    - 动态电阻:0.48 Ω(I/O 至 GND)
    - 漏电流:100 nA (25°C)
    - 其他特性:
    - 差分阻抗:100 Ω
    - 带宽:10 GHz
    - 符合标准:MIL STD 883G-Method 3015-7: class 3B 和 IEC 61000-4-2, level 4

    3. 产品特点和优势


    - 高 ESD 保护水平:可承受高达 25 kV 的空气放电和 8 kV 的接触放电,远超一般标准。
    - 高集成度:适用于高密度电路板的设计。
    - 优秀的信号完整性:通过流线型布线保持信号的完整性,降低信号延迟。
    - 低功耗:极低的漏电流使其在低功耗应用中表现出色。
    - 广泛的适用范围:适合多种高速接口标准,如 HDMI 2.0、USB 3.1 等。

    4. 应用案例和使用建议


    HSP051-4N10 在多个数字接口的应用中表现出色,包括但不限于 HDMI、USB 和 SATA。例如,在 HDMI 2.0 中,它能够支持高达 5.94 Gbps 的传输速率,确保数据传输的可靠性。
    使用建议:
    - 在高密度电路板上,应优先考虑使用流线型布线,以保持信号的完整性。
    - 使用低漏电流特性,有助于减少功耗,提高系统效率。
    - 确保产品在极端温度下仍能正常工作,特别是在工业或汽车环境中。

    5. 兼容性和支持


    HSP051-4N10 与市面上常见的高速数字接口标准兼容,包括 HDMI 2.0、USB 3.1 和 SATA。制造商提供了详细的 PCB 装配指南和推荐的焊接过程,以确保安装的准确性和可靠性。

    6. 常见问题与解决方案


    - 问题:安装时出现偏移或放置不正确。
    - 解决方案:使用具有引脚识别功能的装配系统,并确保放置力在推荐范围内。进行底部光学检查以确保精确放置。

    - 问题:焊接过程中出现短路现象。
    - 解决方案:使用“无清洁”助焊剂,且颗粒大小应在 20-45 μm 之间,以避免焊接过热导致的短路问题。

    7. 总结和推荐


    综上所述,HSP051-4N10 是一款出色的高速线路 ESD 保护设备。它不仅具备高 ESD 保护能力,还拥有优异的信号完整性和广泛的温度适应性。考虑到其卓越的技术性能和广泛的兼容性,强烈推荐将其应用于需要高可靠性的高速接口设计中。

HSP051-4N10参数

参数
工作电压 3.6V
箝位电压 10V
击穿电压 4.5V
峰值脉冲电流 1A
峰值脉冲功率 -
极性 双向
10-XFDFN
通用封装 XFDFN-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HSP051-4N10厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HSP051-4N10数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS HSP051-4N10 HSP051-4N10数据手册

HSP051-4N10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.0503 ¥ 0.4211
14000+ $ 0.049 ¥ 0.4106
21000+ $ 0.0466 ¥ 0.3907
库存: 21000
起订量: 7000 增量: 7000
交货地:
最小起订量为:7000
合计: ¥ 2947.7
直接购买
加入购物车
