HSP061-2P6Y

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 5V 3A 18V 6V SOT-563,SOT-666 贴片安装
供应商型号: 497-14180-2-ND
供应商: Digi-Key
标准整包数: 3000

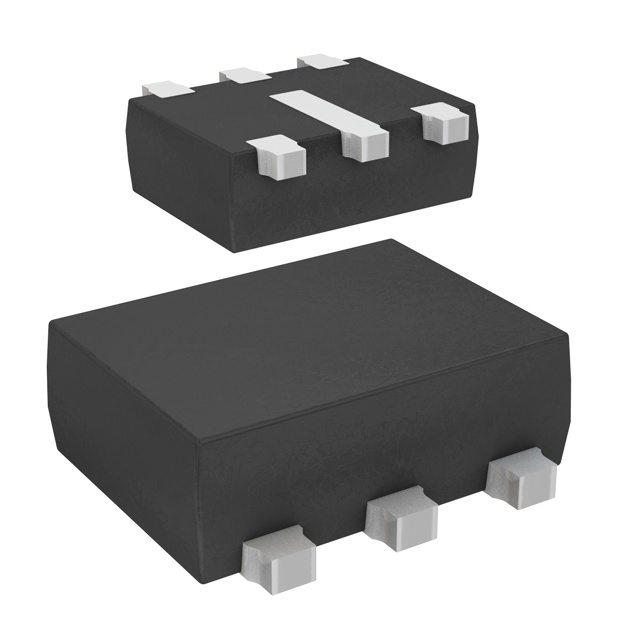

STMICROELECTRONICS TVS二极管/ESD抑制器 HSP061-2P6Y

HSP061-2P6Y概述

    HSP061-2Y 2-Line ESD Protection Device

    1. 产品简介


    HSP061-2Y是一款专为保护汽车电路中的高速信号线而设计的ESD保护装置,适用于各种高速通信总线如APIX、LVDS、HDMI 1.3和1.4、以太网、数字视频接口(DVI)、显示端口、USB 3.0、串行ATA(SATA)及人机界面(HMI)。这款产品符合多项国际标准,确保其在不同环境下的可靠性和耐用性。

    2. 技术参数


    HSP061-2Y的主要技术参数如下:
    - 峰值脉冲电压: 高达15 kV(接触放电)至30 kV(空气放电)
    - 峰值脉冲电流 (8/20 μs): 3 A
    - 工作结温范围: -40 °C 至 150 °C
    - 存储温度范围: -65 °C 至 150 °C
    - 最大引线焊接温度 (10秒): 260 °C
    - 断开电压 (IR = 1 mA): 6 V
    - 漏电流 (VR = 5 V, 3 V): 150 nA, 100 nA
    - 钳位电压 (ISO 10605 - C = 150 pF, R = 330 Ω, +8 kV 接触放电, 测量于30 ns): 18 V
    - 电容 (输入/输出至地): 0.6 pF (F = 200到3000 MHz)
    - 电容变化 (输入/输出至地): 0.03 pF (F = 200到3000 MHz)
    - 截止频率 (-3 dB): 5.5 GHz

    3. 产品特点和优势


    HSP061-2Y的独特功能和优势包括:
    - 高ESD防护能力: 符合ISO 10605 和 ISO 7637-3 标准,能够承受高达30 kV的放电。
    - 低泄漏电流: 在25 °C时,泄漏电流仅为100 nA。
    - 超低电容: 0.6 pF 的低电容确保对信号的最小影响。
    - 宽工作温度范围: 从-40 °C 到 150 °C,适用于恶劣环境。
    - 环保材料: RoHS 合规,AEC-Q101 资格认证,符合汽车工业的严格要求。

    4. 应用案例和使用建议


    HSP061-2Y广泛应用于汽车领域的各种高速通信系统。例如,在HDMI 1.3和1.4的应用中,可以有效地保护信号完整性。使用建议包括:
    - 在设计高速通信系统时,应考虑其宽广的工作温度范围,选择适合的应用环境。
    - 使用时应注意避免过高的焊接温度,以保持其结构稳定性和可靠性。

    5. 兼容性和支持


    HSP061-2Y采用SOT666封装,易于集成到现有的设计中。制造商ST提供了全面的技术支持,包括应用笔记和设计指南,帮助客户更好地理解和使用该产品。此外,产品标记可能旋转90°或180°以区分装配位置,但不应根据标记来定位组件的放置方向。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题: 设备在高温环境下表现不稳定。
    - 解决方案: 确保设备的工作温度在规定的范围内(-40 °C 至 150 °C)。
    - 问题: 漏电流偏大。
    - 解决方案: 检查安装过程中的焊接温度是否过高,确保焊接温度不超过260 °C。

    7. 总结和推荐


    综上所述,HSP061-2Y凭借其高性能的ESD防护能力、宽广的工作温度范围和超低的电容变化,成为保护高速通信系统的理想选择。强烈推荐在需要高水平ESD防护的汽车应用中使用此产品。

HSP061-2P6Y参数

参数
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 -
极性 -
工作电压 5V
箝位电压 18V
1.7mm(Max)
SOT-563,SOT-666
600μm(Max)
通用封装 SOT-563,SOT-666
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

HSP061-2P6Y厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HSP061-2P6Y数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS HSP061-2P6Y HSP061-2P6Y数据手册

HSP061-2P6Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.6928
6000+ ¥ 2.4887
9000+ ¥ 2.3847
15000+ ¥ 2.271
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
