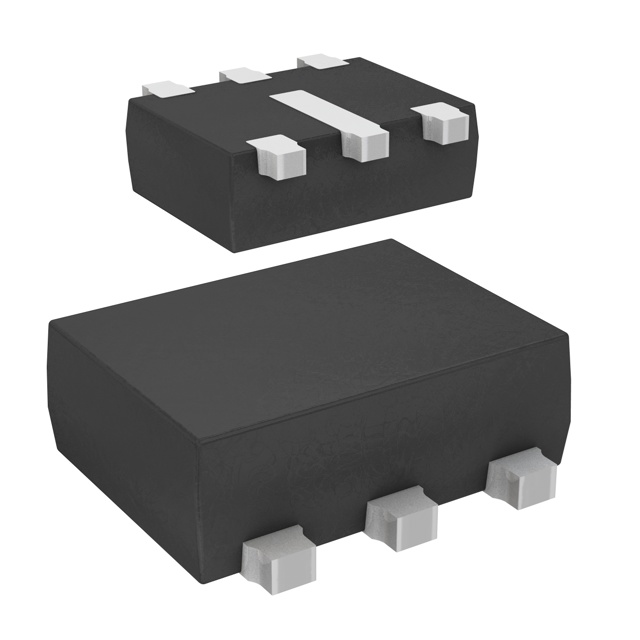

ESDAULC6-3BP6

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 双向ESD 保护阵列, 贴片安装, SOT-666封装, 最小击穿电压 6V
供应商型号: ESDAULC6-3BP6
供应商: 国内现货
标准整包数: 10
STMICROELECTRONICS TVS二极管/ESD抑制器 ESDAULC6-3BP6

ESDAULC6-3BP6概述


    产品简介


    ESDAULC6-3BP6 和 ESDAULC6-3BF2 是专为高数据速率接口(如USB2.0)设计的瞬态过压保护器件。这些器件主要用于计算机、打印机、通信系统、手机及其配件以及视频设备等需要静电放电(ESD)保护的应用场合。通过低容值电容和双向保护设计,这些产品不仅满足严格的ESD标准,还具备出色的功率吸收能力和可靠性。

    技术参数


    - ESDAULC6-3BP6(SOT-666封装)
    - 最大容值: 1.25 pF
    - 峰值脉冲电压: IEC 61000-4-2接触放电15 kV,空气放电15 kV
    - 导通电压: 6.0-9.2 V
    - 漏电流: ≤0.5 µA
    - 动态电阻: 1.4 Ω
    - 工作温度范围: -55°C 至 +150°C
    - 钳位电压: 见图7、8
    - ESDAULC6-3BF2(Flip-Chip封装)
    - 最大容值: 1.5 pF
    - 峰值脉冲电压: IEC 61000-4-2接触放电15 kV,空气放电15 kV
    - 导通电压: 6.0-9.2 V
    - 漏电流: ≤0.5 µA
    - 动态电阻: 1.4 Ω
    - 工作温度范围: -55°C 至 +150°C
    - 钳位电压: 见图7、8

    产品特点和优势


    - 超低容值电容: 最大仅为1.25 pF(SOT-666),适用于高速数据传输应用。
    - 双向保护: 可保护接口正反向的瞬态电压。
    - 卓越的ESD防护能力: 防护水平达到15 kV的接触放电和空气放电。
    - 无插入损耗: 在高达3.0 GHz的频率下没有插入损耗。
    - 低功耗泄漏电流: 漏电流极低,仅需≤0.5 µA。
    - 高可靠性: 采用单片集成设计,保证高可靠性。

    应用案例和使用建议


    - USB2.0保护: 图21展示了如何将ESDAULC6-3BP6用于USB2.0接口的保护,减少因瞬态过电压导致的数据传输错误。
    - 音频接口保护: 图22展示了音频接口上的保护应用,避免静电对音频质量的影响。
    - SIM卡保护: 图23展示了如何在SIM卡接口上应用这些器件,以防止静电损坏SIM卡。
    使用建议:
    - 确保正确接地以提高防护效果。
    - 注意安装时的焊接温度,不得超过260°C。

    兼容性和支持


    - 这些器件具有广泛的兼容性,可用于各种高性能接口。
    - ST提供详尽的技术支持,包括在线文档、论坛和直接的技术支持。

    常见问题与解决方案


    1. 问题: 如何判断器件已损坏?
    - 解决方案: 使用万用表测量漏电流,如果大于正常值则说明可能已经损坏。
    2. 问题: 如何测试钳位电压?
    - 解决方案: 使用浪涌发生器和电压表进行测试,参考图7和图8的典型曲线。

    总结和推荐


    ESDAULC6-3BP6 和 ESDAULC6-3BF2 是目前市场上性能卓越的瞬态过电压保护器件,特别适用于高速数据传输和高性能电子设备。其超低容值电容、高可靠性和卓越的ESD防护能力使其成为高性能应用的理想选择。对于需要严格ESD保护的应用场合,强烈推荐使用这两种器件。

ESDAULC6-3BP6参数

参数
工作电压 5V
箝位电压 -
击穿电压 6V
峰值脉冲电流 6A
峰值脉冲功率 -
极性 双向
1.7mm(Max)
SOT-563,SOT-666
600μm(Max)
通用封装 SOT-563,SOT-666
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
