USBLC6-4SC6Y

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronicsTVS二极管, 最大钳位电压 17V, 贴片安装, SOT-23封装, 最小击穿电压 6V
供应商型号: SG-USBLC6-4SC6Y
供应商: 国内现货
标准整包数: 3000

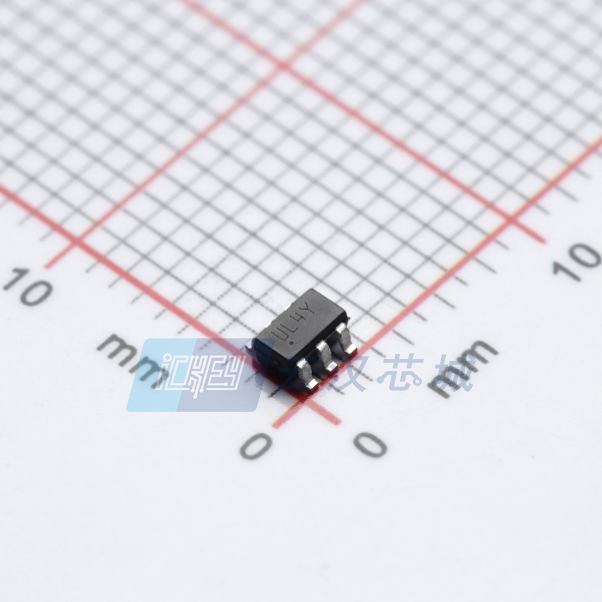

STMICROELECTRONICS TVS二极管/ESD抑制器 USBLC6-4SC6Y

USBLC6-4SC6Y概述

    USBLC6-4SC6Y 技术手册

    产品简介


    USBLC6-4SC6Y 是一种专为高速接口设计的静电放电保护(ESD)设备,适用于USB 2.0、以太网连接及视频线路等高数据传输速率的应用场景。这款电子元器件属于汽车级产品,具备极低的电容和泄漏电流,可以显著提高信号完整性和传输速度。

    技术参数


    - 基本功能:保护4个数据线,包括VBUS保护。
    - 关键参数:
    - 极低电容:3 pF
    - 极低泄漏电流:10 nA
    - 工作温度范围:-40°C 到 +150°C
    - 存储温度范围:-55°C 到 +150°C
    - 端子焊接温度:260°C (10秒)
    - 高压脉冲耐受能力:高达25 kV(空气放电)

    产品特点和优势


    1. 低电容特性:USBLC6-4SC6Y 的电容非常低,仅为3 pF,确保了高信号完整性,同时不会影响对敏感芯片的ESD防护效果。
    2. 空间节省:采用小型SOT23-6L封装,仅占9平方毫米的PCB面积,适合空间受限的设计。
    3. 增强的ESD防护:支持ISO10605标准,确保高达25 kV的ESD防护能力。
    4. 可靠性高:由于采用单片集成技术,具有高度可靠性。
    5. 响应快速:具备快速响应时间,确保在极端条件下快速激活保护机制。
    6. 符合标准:完全符合USB 2.0要求,包括信号平衡和数据传输速率。

    应用案例和使用建议


    1. USB 2.0端口:USBLC6-4SC6Y 可用于高数据传输速率的USB 2.0端口,最高可达480 Mbps。
    2. 智能接线盒:适用于需要高可靠性的智能接线盒。
    3. 以太网端口:保护10/100 Mbps的以太网接口。
    4. 视频线路:可用于视频线路的ESD保护,确保信号质量不受干扰。
    使用建议:
    - 在设计电路时,注意匹配电源电压,确保在不同电压下的稳定工作。
    - 选择合适的焊锡膏,推荐使用无卤素焊锡膏,避免对环境的影响。
    - 在放置过程中,使用具有高分辨率工具进行光学控制,以提高放置精度。

    兼容性和支持


    - 兼容性:USBLC6-4SC6Y 与USB 2.0规范完全兼容,适用于各种高数据传输率的接口。
    - 支持:厂商提供详细的技术文档和支持服务,包括装配指南和常见问题解答。

    常见问题与解决方案


    1. Q:如何正确放置USBLC6-4SC6Y?
    - A:推荐使用带有铅识别功能的贴片机,避免手动定位,标准允许误差为±0.05 mm。

    2. Q:在哪些情况下需要更换该设备?
    - A:如果在高压测试后设备出现失效,或者在极端温度环境下工作出现问题,建议更换新设备。

    总结和推荐


    综上所述,USBLC6-4SC6Y是一款高性能、高可靠性的ESD保护器件,特别适用于高速数据传输的应用场合。其极低的电容和高可靠性使其在市场上具有明显的优势。对于需要严格ESD防护和高信号完整性的应用,推荐使用USBLC6-4SC6Y。

USBLC6-4SC6Y参数

参数
工作电压 5.25V
箝位电压 17V
击穿电压 6V
峰值脉冲电流 5A
峰值脉冲功率 400W
极性 单向
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

USBLC6-4SC6Y厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

USBLC6-4SC6Y数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS USBLC6-4SC6Y USBLC6-4SC6Y数据手册

USBLC6-4SC6Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
