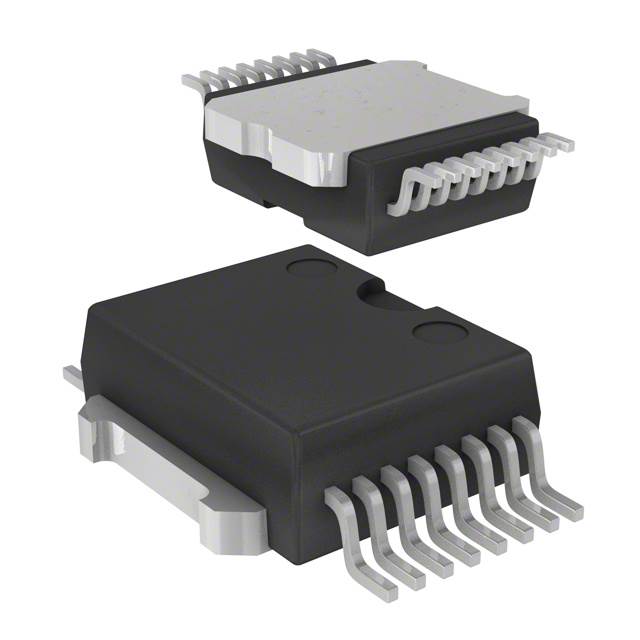

L9958SBTR

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 4V~28V 半桥(2) CMOS 有刷直流 双极电机 4.5V 5.5V SPI Control and Power Stage,Driver - Fully Integrated 贴片安装,黏合安装 7.5mm*9.4mm*3.3mm
供应商型号: LM-3367111
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 电机驱动器 L9958SBTR

L9958SBTR概述


    产品简介


    L9958是一款通过串行外设接口(SPI)控制的H桥,专为在安全性要求高且环境条件苛刻的应用中控制直流电机和步进电机而设计。该芯片提供了电流调节、诊断和保护等多种高级功能,适用于汽车、工业自动化等多个领域的高端应用。

    技术参数


    - 工作电压:电池供电电压范围4.0 V至28 V,Vdd供电电压范围4.5 V至5.5 V。
    - 输入耐压:所有引脚可承受19 V电压,输出引脚可承受40 V电压。
    - 导通电阻(Ron):在-40 °C时为100 mΩ,在150 °C时为300 mΩ。
    - 逻辑输入兼容性:TTL/CMOS兼容。
    - 工作频率:最高可达20 kHz。
    - 电流调节:可通过SPI设置电流限制阈值,范围从2.5 A到8.6 A,精度±10 %。
    - 热保护:过温保护和热警告信号通过SPI指示。
    - 浪涌电流控制:具有电压和电流斜率控制功能,可编程通过SPI降低电磁干扰(EMI)。
    - 封装形式:提供三种封装形式,分别为PowerSO-20、PowerSO16和PowerSSO24。

    产品特点和优势


    - 电流调节:可通过SPI灵活设定电流限制阈值,确保在不同应用场景下电机运行的安全性。
    - 全面诊断:具备多种故障诊断功能,如短路、过载、过温检测等,确保系统的稳定运行。
    - 温度适应性:在宽温度范围内(-40 °C至150 °C)仍能保持高性能,非常适合严苛环境下的应用。
    - 高集成度:集成了多项功能于一体,简化了电路设计,提高了可靠性。
    - SPI接口:支持配置和诊断,可实现菊花链操作,便于多个设备的级联使用。

    应用案例和使用建议


    应用案例:L9958广泛应用于汽车电子系统中的电机控制,特别是在电动助力转向(EPS)系统中。在工业自动化领域,L9958也可用于控制各种电机,如伺服电机、步进电机等。
    使用建议:
    - 在使用L9958之前,确保正确连接所有电源和接地引脚,以防止因电压不足或过高导致的损坏。
    - 根据具体的应用需求设置电流限制阈值,避免电机长时间过载。
    - 定期检查和校准参考电阻,以确保电流检测的准确性。
    - 对于长期高温环境下工作的应用,考虑增加散热措施以延长使用寿命。

    兼容性和支持


    L9958具有良好的兼容性,可与其他标准SPI接口的微控制器无缝对接。此外,意法半导体公司为用户提供详尽的技术文档和支持,包括产品手册、开发指南和常见问题解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电流调节不稳定 | 检查外部参考电阻的连接情况,并确认电阻值是否准确。 |
    | 设备过热 | 确保适当的散热设计,并定期监测工作温度。 |
    | 无法通过SPI通信 | 确认SPI时钟信号和数据信号的正确连接,检查是否有硬件故障。 |

    总结和推荐


    综上所述,L9958凭借其灵活的电流调节能力、全面的诊断功能和强大的保护机制,是一款在安全性要求高的电机控制系统中表现优异的产品。该芯片适用于广泛的工业和汽车应用,具有很高的市场竞争力。强烈推荐给需要高性能电机驱动和控制的应用开发者和工程师。
    请注意,上述文章是根据提供的数据表内容进行的总结和编写。如有任何遗漏或需进一步详细说明的地方,建议查阅完整的技术手册。

L9958SBTR参数

参数
工艺 CMOS
电压 - 负载 4V~28V
接口类型 SPI
功能 Control and Power Stage,Driver - Fully Integrated
电机类型 双极电机
额定电流 -
拓扑 半桥(2)
最小工作供电电压 4.5V
功率 -
最大工作供电电压 5.5V
电机类型 - AC,DC 有刷直流
长*宽*高 7.5mm*9.4mm*3.3mm
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
