VNH3SP30TR-E

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 直流有刷电机驱动芯片, 全桥输出, multipowerso封装
供应商型号: LYS-VNH3SP30TR-E
供应商: 海外现货
标准整包数: 1000
STMICROELECTRONICS 电机驱动器 VNH3SP30TR-E

VNH3SP30TR-E概述

    VNH3SP30-E 汽车级全集成H桥电机驱动器

    产品简介


    VNH3SP30-E 是一款专为广泛应用设计的汽车级全集成H桥电机驱动器。它结合了高性能与高可靠性,能够高效控制直流电机。这款产品符合AEC-Q100标准,广泛应用于汽车电子领域,如电动车窗、座椅调节、雨刷等系统。

    技术参数


    VNH3SP30-E的主要技术参数如下:
    - 输出电流: 最大可达30A
    - 逻辑电平兼容: 支持5V逻辑电平输入
    - 保护机制: 过压保护、欠压保护、热关断、交叉导通保护、线性电流限制
    - 功耗: 空载功耗极低
    - 脉宽调制(PWM)频率: 最高可达10kHz
    - 电源电压范围: 5.5V至36V

    产品特点和优势


    - 集成度高: 集成了高侧驱动器、低侧开关及保护电路。
    - 可靠性强: 内置多重保护措施,确保长期稳定运行。
    - 效率高: 采用VIPower™ M0-3技术和STripFET™工艺,降低了能耗。
    - 适应性强: 能够在恶劣的汽车环境下工作,温度范围广。

    应用案例和使用建议


    - 应用案例: VNH3SP30-E被广泛应用于汽车电子系统,例如电动车窗和座椅调节。通过PWM信号可以精确控制电机速度。
    - 使用建议: 在设计应用电路时,注意确保GNDA和GNDB两个接地引脚之间的连接可靠。另外,在进行测试模式操作前,应先了解详细的操作步骤以避免误操作。

    兼容性和支持

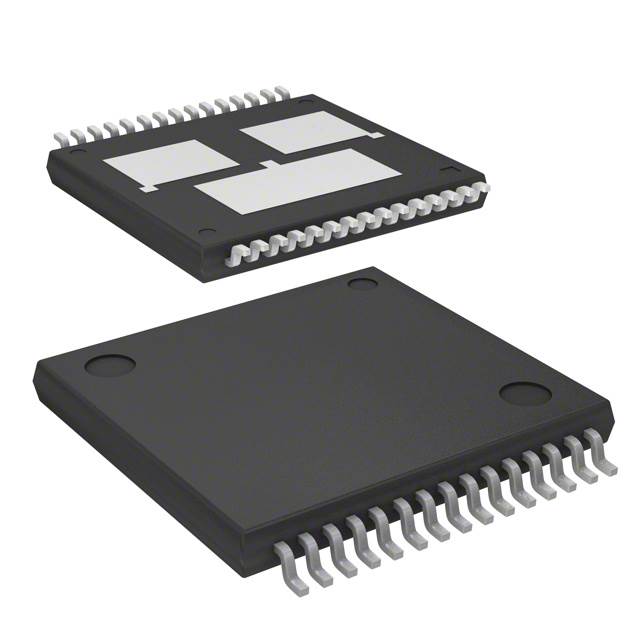

    VNH3SP30-E 采用MultiPowerSO-30封装,适用于广泛的汽车电子平台。STMicroelectronics公司提供详尽的技术文档和客户支持,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 过压保护频繁触发。
    - 解决方案: 检查电源电压是否超出额定范围(5.5V-36V),确保输入电压稳定。

    - 问题: 电机无法正常转动。
    - 解决方案: 检查输入信号(INA, INB)和PWM信号是否正确设置,确保接线无误。

    总结和推荐


    总体而言,VNH3SP30-E 是一款性能卓越的H桥电机驱动器,具备高可靠性、高效能和广泛的应用前景。尤其适用于汽车电子领域,能够在各种复杂环境中稳定运行。我们强烈推荐在需要高性能电机驱动的应用中使用此产品。

VNH3SP30TR-E参数

参数
工艺 Power MOSFET
功率 -
功能 Control and Power Stage,Driver - Fully Integrated
最大工作供电电压 36V
额定电流 -
电机类型 - AC,DC 有刷直流
最小工作供电电压 5.5V
电机类型 有刷直流电机
接口类型 PWM,Parallel
拓扑 半桥(2)
电压 - 负载 5.5V~36V
长*宽*高 17.2mm(长度)*16mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VNH3SP30TR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNH3SP30TR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电机驱动器 STMICROELECTRONICS VNH3SP30TR-E VNH3SP30TR-E数据手册

VNH3SP30TR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 5.175 ¥ 43.7288
3000+ $ 5.04 ¥ 42.588
5000+ $ 4.95 ¥ 41.8275
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 43728.8
