VIPER013BLSTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 4.5V~30V Buck,Buck-Boost,Flyback 60KHz 8W 4.5V 5V 30V 隔离,非隔离 Yes 短路,过压,过载 80% 800V SSOP-10 贴片安装,黏合安装
供应商型号: 3367123
供应商: 海外现货
标准整包数: 1

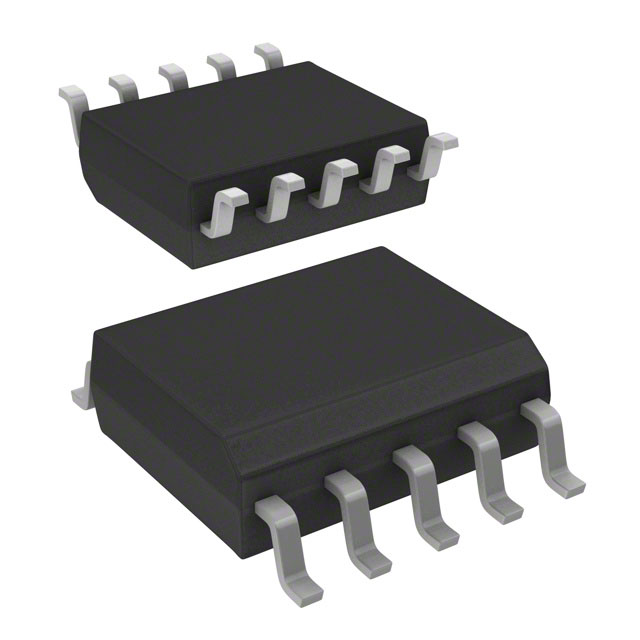

STMICROELECTRONICS AC-DC稳压器 VIPER013BLSTR

VIPER013BLSTR概述

    VIPer01B 高压离线转换器技术手册

    产品简介


    VIPer01B 是一款节能型离线高压转换器,集成了一款800V抗雪崩的功率MOSFET,适用于广泛的电压输入范围。它集成了PWM电流模式控制器,能够应用于家庭电器、建筑及家居控制、小型工业、消费类产品、照明、运动控制等低功耗开关电源系统。此外,VIPer01B还适用于低功耗适配器。

    技术参数


    - 基本参数:
    - 输入电压范围:4.5 V 至 30 V
    - 最大栅源电压(VDS):800 V
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C
    - 最大功耗:1 W(在Tamb < 50°C)
    - 电气特性:
    - 输出漏电流(IDSS):最大为 1 μA
    - 保持电流(IOFF):最大为 45 μA
    - 静态漏源导通电阻(RDS(on)):25°C时最大为30Ω,125°C时最大为60Ω
    - 等效输出电容(COSSEQ):典型值为10 pF
    - 启动特性:
    - 高压启动电流源:典型值为1.9 mA
    - 自供电模式下的最大VCC充电电流:8.8 mA 至 10 mA
    - 保护特性:
    - 过载/短路保护(OLP)
    - 线路或输出过压保护(OVP)
    - VCC钳位保护

    产品特点和优势


    1. 高可靠性: 内置800V抗雪崩MOSFET,允许输入电压范围更宽,同时具备自动重启保护功能。
    2. 节能特性: 在空载条件下功耗小于10 mW,在250 mW负载下功耗小于400 mW。
    3. 灵活的设计: 自供电模式允许省去辅助绕组或偏置组件,简化设计。
    4. EMI优化: 频率抖动可以降低EMI滤波成本,频率范围为60kHz ± 7% 或 120kHz ± 7%。
    5. 热管理: 内置热关断功能,确保长期稳定运行。

    应用案例和使用建议


    VIPer01B广泛应用于各类低功耗开关电源系统,包括但不限于:
    - 家庭电器:微波炉、空气净化器等
    - 照明系统:LED驱动电源
    - 小型工业控制设备
    使用建议:
    - 设计时应注意布局,保证散热良好,特别是在高负载情况下。
    - 在非隔离拓扑结构中,可以通过连接电压分压器来实现输入和输出过压保护。

    兼容性和支持


    VIPer01B可与其他标准电子元件兼容,无需额外复杂的电路设计。厂商提供详尽的技术文档和支持服务,帮助用户快速上手并优化设计。

    常见问题与解决方案


    1. Q: 如何处理功耗过高?
    - A: 检查电路设计,特别是检查是否存在多余的漏电流路径或非必要的偏置组件。采用自供电模式可能有助于减少功耗。
    2. Q: 如何避免过热?
    - A: 确保良好的散热设计,必要时增加散热片。使用风扇或其他外部冷却手段来降低内部温度。

    总结和推荐


    VIPer01B是一款高度集成、高效能的离线高压转换器,特别适合于低功耗应用。其卓越的性能、灵活性和稳定性使其成为现代电源设计的理想选择。强烈推荐在需要高可靠性和低功耗的应用中使用此产品。

VIPER013BLSTR参数

参数
输出电流 -
击穿电压 800V
占空比 80%
最小输入电压 4.5V
最大输入电压 30V
拓扑 Buck,Buck-Boost,Flyback
故障保护 短路,过压,过载
内部开关 Yes
最大输出电压 5V
开关频率 60KHz
电压 - 电源(Vcc/Vdd) 4.5V~30V
功率 8W
最小输出电压 -
隔离 隔离,非隔离
通用封装 SSOP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VIPER013BLSTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER013BLSTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER013BLSTR VIPER013BLSTR数据手册

VIPER013BLSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.5289
10+ ¥ 4.9462
50+ ¥ 4.9462
100+ ¥ 4.4318
250+ ¥ 4.4318
500+ ¥ 4.3526
1000+ ¥ 4.3526
库存: 3847
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.46
