VIPER115LSTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 电压至频率转换器, 4.5 → 30 V电源, 电压转换, 10引脚, SSOP封装
供应商型号: 2890840
供应商: 海外现货
标准整包数: 1

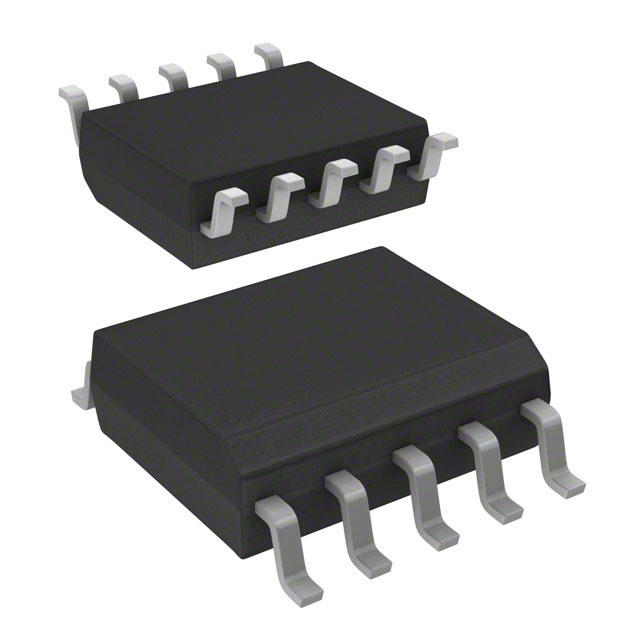

STMICROELECTRONICS AC-DC稳压器 VIPER115LSTR

VIPER115LSTR概述

    VIPer11:高效节能离线高压转换器

    产品简介


    VIPer11 是一款高效节能的离线高压转换器,集成了一款耐雪崩800V功率MOSFET,具有出色的电气特性和广泛的应用范围。该器件不仅适用于家电、智能家居、工业、消费电子及照明等多个领域,还特别适合低功耗开关电源(SMPS)的设计。VIPer11 的设计目标是在轻载时仍能保持低能耗,同时满足最严格的节能标准。通过集成高压启动、感测FET等功能,VIPer11简化了应用设计,减少了外部元件的数量,从而提高了系统的可靠性和稳定性。

    技术参数


    - 基本参数:
    - MOSFET耐压:800V,可用于宽电压输入范围。
    - 电流限制保护:
    - VIPER113:370mA
    - VIPER114:480mA
    - VIPER115:590mA
    - 供电电压范围:4.5V至30V。

    - 电气特性:
    - 启动电流源:典型值1mA,最大值1.3mA。
    - 钳位电压:典型值30V,最大值35V。
    - 最大输出负载电流:最高可达620mA。

    - 工作环境:
    - 工作温度范围:-40°C至150°C。
    - 存储温度范围:-55°C至150°C。

    产品特点和优势


    - 高耐压:VIPer11 内置的800V MOSFET,使输入电压范围扩大,增强了系统的鲁棒性。
    - 低能耗:在无负载条件下,功耗小于10mW;在轻载条件下,功耗小于400mW。
    - 高集成度:集成了高压启动、感测FET和误差放大器等功能,显著减少了外部元件。
    - 高可靠性:内置软启动、过载保护及热关断等多种保护机制,确保系统安全稳定运行。

    应用案例和使用建议


    VIPer11 适用于多种应用场景,如低功耗适配器、家用电器及工业控制等领域。例如,在一个适配器设计中,使用VIPer11可以显著减少外部电路复杂度,提高电源效率。对于设计者来说,建议合理选择不同的型号(VIPER113、VIPER114、VIPER115),以匹配不同功率等级的需求。

    兼容性和支持


    - 兼容性:VIPer11 可以与其他常见的电子元器件轻松搭配使用,例如电压调节器、变压器等。
    - 支持和维护:制造商提供了详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:启动电流过高。
    - 解决办法:检查输入电压是否正常,适当调整启动电阻(RG)的值。
    - 问题2:输出电压不稳定。
    - 解决办法:确保反馈回路连接正确,并检查补偿网络(COMP)是否合适。

    总结和推荐


    综上所述,VIPer11是一款非常优秀的高效节能离线高压转换器,它在降低能耗、提高系统可靠性方面表现优异,是适用于多种低功耗应用的理想选择。无论是从技术规格还是实际应用的角度来看,VIPer11都值得强烈推荐给相关领域的设计工程师和终端用户。

VIPER115LSTR参数

参数
拓扑 Buck,Buck-Boost,Flyback
最大输入电压 30V
最小输出电压 -
内部开关 Yes
开关频率 60KHz
输出电流 -
占空比 80%
故障保护 过压,过载
隔离 隔离,非隔离
电压 - 电源(Vcc/Vdd) 4.5V~30V
击穿电压 800V
最大输出电压 -
功率 12W
最小输入电压 4.5V
长*宽*高 5mm*4mm*1.5mm
通用封装 SSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VIPER115LSTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER115LSTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER115LSTR VIPER115LSTR数据手册

VIPER115LSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.1566
10+ ¥ 6.1793
50+ ¥ 6.1793
100+ ¥ 5.5366
250+ ¥ 5.5366
500+ ¥ 5.4378
1000+ ¥ 5.3389
2500+ ¥ 5.3389
库存: 4347
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.15
