VIPER27LN

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 7引脚SMPS 控制器, 通孔安装, 最大输入电压 23.5 V, PDIP封装
供应商型号: 14M-VIPER27LN
供应商: 云汉优选
标准整包数: 1

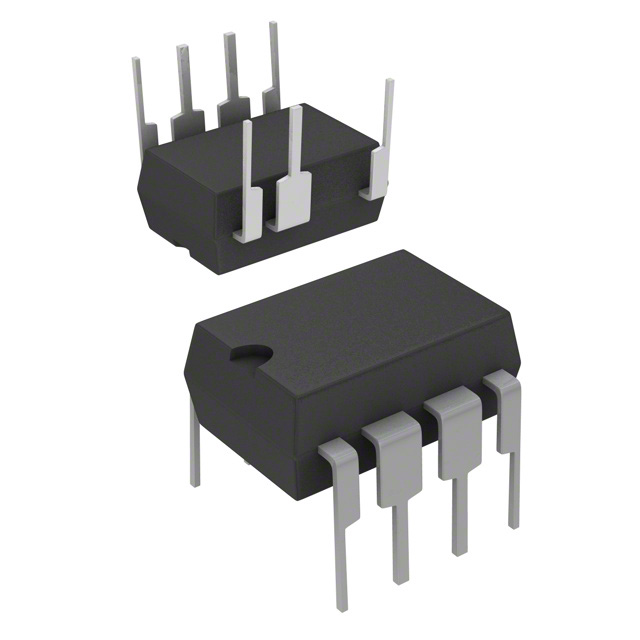

STMICROELECTRONICS AC-DC稳压器 VIPER27LN

VIPER27LN概述

    VIPER27 高压转换器技术手册

    1. 产品简介


    VIPER27 是一款高性能的离线高压转换器,主要用于辅助电源供应系统。它具有多种保护功能,如限流、过压保护、过载保护和热关断等,适用于消费类和家用电器、ATX 辅助电源、低到中功率的 AC-DC 适配器以及机顶盒、DVD 播放器及记录器等电子产品中的开关电源系统。

    2. 技术参数


    - 最大额定值
    - VDRAIN: 800 V
    - EAV: 5 mJ
    - IAR: 1.5 A
    - IDRAIN: 3 A
    - VCONT: -0.3 V 自限电压
    - VFB: -0.3 V 至 5.5 V
    - VBR: -0.3 V 自限电压
    - VDD: -0.3 V 自限电压
    - IDD: 25 mA
    - PTOT: 1 W (DIP-7) 或 1.5 W (SO16N)

    - 工作温度范围
    - TJ: -40°C 至 150°C
    - TSTG: -55°C 至 150°C

    - 热阻抗
    - RthJP: 25°C/W (SO16N) 或 35°C/W (DIP7)
    - RthJA: 60°C/W (SO16N) 或 100°C/W (DIP7)
    - 电气特性
    - VBVDSS: 800 V
    - RDS(on): 7 Ω (25°C) 或 14 Ω (125°C)
    - IDRAINSTART: 60 V 至 100 V
    - IDDch: -2 mA 至 -4 mA (启动时) 或 -0.4 mA 至 -0.8 mA (故障后)
    - VDD: 8.5 V 至 23.5 V
    - FOSC: 60 kHz (L 型) 或 115 kHz (H 型)

    3. 产品特点和优势


    VIPER27 的主要特点包括:
    - 高压抗冲击能力: 800 V 抗冲击的功率部分,确保在指定能量等级内安全运行。
    - 低 EMI: 内置频率抖动技术,有助于减少 EMI 滤波器成本。
    - 节能模式: 支持低功耗模式(<50 mW),满足待机能源节约标准。
    - 保护机制: 包括电流限制、过压保护、过载保护、过温保护等多重保护机制。
    - 软启动功能: 缓慢启动以降低对二次二极管的压力并防止变压器饱和。

    4. 应用案例和使用建议


    VIPER27 适用于多种应用,例如:
    - 辅助电源:用于消费类和家用电器的电源。
    - ATX 辅助电源:为电脑系统提供电源。
    - 适配器:为各种设备提供低压直流电。
    使用建议:
    - 在设计电源电路时,应注意选择合适的电容大小,以避免快速放电导致电压低于阈值。
    - 使用软启动功能以减轻二次二极管的应力,并防止变压器饱和。

    5. 兼容性和支持


    - 封装类型:DIP-7 和 SO16 narrow,方便在不同类型的电路板上安装。
    - 供应商支持:ST 提供全面的技术文档和故障排除指南。

    6. 常见问题与解决方案


    - 问题1: 无法正常启动
    - 解决方案: 确认输入电压是否超过 VDRAINSTART 阈值,并检查启动电路连接。
    - 问题2: 过载保护启动
    - 解决方案: 检查负载情况并确保不超过最大允许电流。
    - 问题3: 热关断
    - 解决方案: 检查散热系统是否正常工作,并考虑增加散热片或改善通风。

    7. 总结和推荐


    VIPER27 是一款高性能、高可靠性的离线高压转换器,适用于多种电源系统。其卓越的保护机制和高效能使得它在各类应用中表现出色。强烈推荐在需要高压转换和高可靠性电源系统的场合使用。
    VIPER27 经过严格测试,适用于消费类和商用电器中,提供出色的电源解决方案。无论是辅助电源还是适配器,VIPER27 都是一个值得信赖的选择。

VIPER27LN参数

参数
电压 - 电源(Vcc/Vdd) 8.5V~23.5V
占空比 80%
击穿电压 800V
最小输入电压 8.5V
隔离 隔离
内部开关 Yes
功率 20W
故障保护 超温,过压
拓扑 Flyback
最大输入电压 23.5V
最大输出电压 800V
输出电流 -
最小输出电压 -
开关频率 60KHz
长*宽*高 9.27mm(长度)*6.35mm(宽度)
通用封装 DIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

VIPER27LN厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER27LN数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER27LN VIPER27LN数据手册

VIPER27LN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6482
10+ ¥ 2.4068
30+ ¥ 1.885
100+ ¥ 1.6669
300+ ¥ 1.6046
2000+ ¥ 1.5578
库存: 707
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.64
