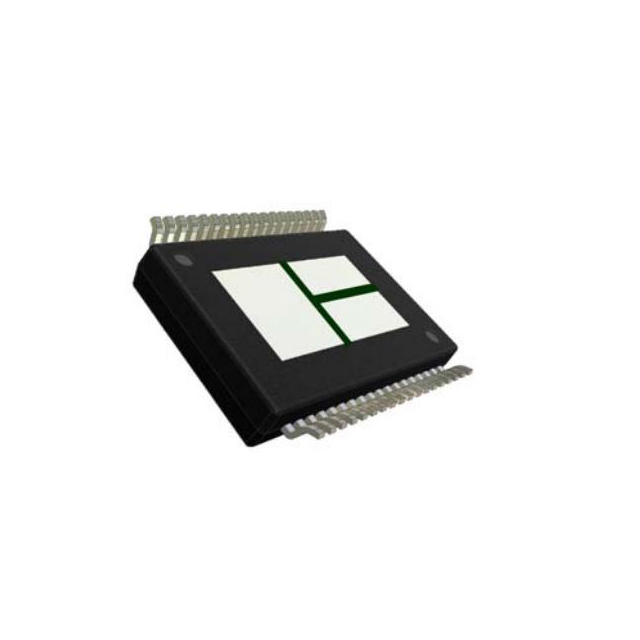

VNH7040AYTR

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 直流电机驱动芯片, VNH系列, 双路半桥接输出, 最大输出35A, PSSO封装
供应商型号: 31M-VNH7040AYTR
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 电机驱动器 VNH7040AYTR

VNH7040AYTR概述

    VNH7040AY Automotive Fully Integrated H-Bridge Motor Driver

    1. 产品简介


    VNH7040AY是一款专为广泛汽车应用设计的全桥式电机驱动器。它集成了双高侧驱动器和两个低侧开关,采用STMicroelectronics公司知名且成熟的VIPower® M0技术。这种技术可以高效地在同一芯片上集成真正的功率MOSFET和智能信号/保护电路。VNH7040AY通过ECOPACK®封装提供卓越的热性能,适用于恶劣的汽车环境。

    2. 技术参数


    - 输出电流:35A
    - 输入电压范围:3V CMOS兼容
    - 供电电压:最高38V
    - 阻抗(RDS(on)):每路典型值为40mΩ
    - PWM操作频率:最高可达20kHz
    - 其他功能:欠压关闭、过压钳位、热关断、交叉传导保护、电流和功率限制、非常低的待机电流消耗等

    3. 产品特点和优势


    VNH7040AY具有多项独特功能和优势,使其在汽车应用中表现优异:
    - 强大的防护功能:具备欠压关闭、过压钳位、热关断、交叉传导保护等多种防护机制,有效提高可靠性。
    - 多功能监控和诊断功能:通过MultiSense诊断功能,可以监测电机电流、芯片温度和电池电压,并提供故障反馈。
    - 优秀的热性能:采用PowerSSO-36封装,通过三个暴露的岛实现优化的散热性能。
    - 高兼容性:3V CMOS兼容输入确保了与多种微控制器接口的兼容性。

    4. 应用案例和使用建议


    应用案例:VNH7040AY广泛应用于汽车电动座椅、雨刷系统、燃油泵、电子助力转向等场景。例如,在电动座椅系统中,它可以控制电机以调节座椅的位置,从而实现更舒适的乘坐体验。
    使用建议:
    - 选择合适的连接方式:根据实际需求选择合适的接法,如图2所示配置。
    - 注意多传感器(MultiSense)启用:当MultiSenseEN引脚设置为高电平时,才启用MultiSense诊断功能。
    - 热管理:由于其较高的输出电流,建议在PCB设计时增加铜箔面积,以优化散热。

    5. 兼容性和支持


    VNH7040AY具有良好的兼容性,可与各种微控制器接口兼容,其标准的ECOPACK®封装易于焊接。厂商提供了详尽的技术文档和支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何正确使用MultiSense功能?
    - 解决方案:确保MultiSenseEN引脚为高电平,然后通过SEL0和SEL1选择所需的传感器信号。

    - 问题2:如何处理过热情况?
    - 解决方案:当检测到过热时,设备将自动关闭以防止损坏,待冷却后重新启动。

    7. 总结和推荐


    综合评估:VNH7040AY凭借其出色的性能参数和多重防护功能,成为一款非常值得推荐的汽车电机驱动器。其多功能监控和诊断能力以及强大的热管理使其成为众多应用场景的理想选择。
    推荐使用:鉴于其广泛应用的潜力和稳定可靠的表现,我们强烈推荐VNH7040AY用于各种需要高性能电机驱动的应用场景。

VNH7040AYTR参数

参数
电压 - 负载 4V~28V
额定电流 -
最大工作供电电压 28V
功能 Control and Power Stage,Driver - Fully Integrated
电机类型 - AC,DC 有刷直流
功率 -
拓扑 半桥(2)
工艺 Power MOSFET
电机类型 直流电机
最小工作供电电压 4V
接口类型 PWM
10.5mm(Max)
7.6mm(Max)
2.47mm(Max)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
