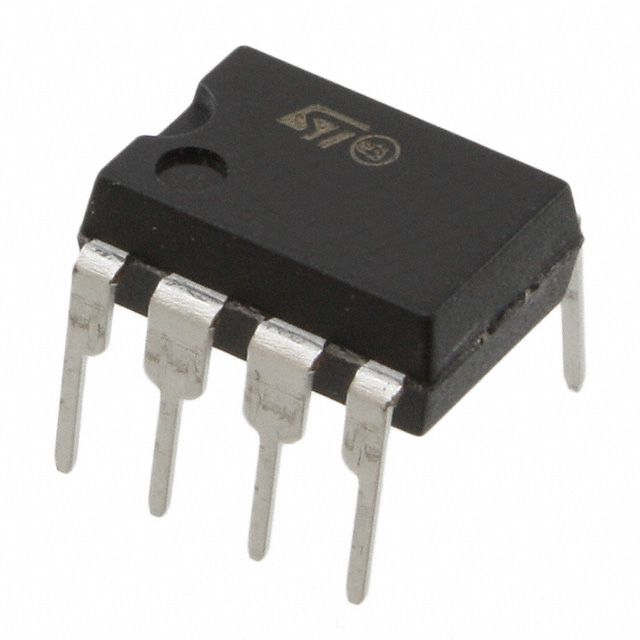

VIPER06LN

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 11.5V~23.5V Buck,Flyback 60KHz 8W 1.5A 300mV 11.5V 800V 23.5V Yes 开环,超温 70% 800V DIP-7 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: 2806927
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER06LN

VIPER06LN概述

    VIPER06 高压转换器技术手册

    产品简介


    VIPER06 是一款专为直接反馈设计的高效能高压转换器。其主要功能是将输入的交流电转换为稳定的直流电输出,广泛应用于多种电子设备。VIPER06 可用于替代传统的电容电源,适用于家用电器、电源计量及LED驱动等领域。

    技术参数


    - 耐压能力:800V(DRAIN-to-GROUND)
    - 重复性雪崩能量:2mJ(TJ = 150°C)
    - 重复性雪崩电流:1A(TJ = 150°C)
    - 脉冲漏极电流:2.5A(TJ = 150°C)
    - 内部功耗:TA < 40°C (DIP-7): 1W;TA < 50°C (SSO10): 1W
    - 工作频率:
    - VIPER06Xx:30kHz
    - VIPER06Lx:60kHz
    - VIPER06Hx:115kHz
    - 待机功率:<30mW(265VAC)

    产品特点和优势


    VIPER06 具有多项独特功能和优势,使其在各类应用中表现卓越:
    - 高可靠性:采用800V抗雪崩高压段,确保在极端条件下的稳定运行。
    - 低EMI干扰:PWM操作模式并具有频率抖动,有效降低电磁干扰。
    - 低功耗:待机功率低于30mW,符合节能标准。
    - 自启动:内置软启动功能,在故障后自动重启,提升系统稳定性。
    - 热保护:具有迟滞热关断机制,防止过热损坏。

    应用案例和使用建议


    VIPER06 可广泛应用于各种领域,如:
    - 家用电器:提供稳定的电源供应。
    - LED驱动器:为LED照明提供可靠的电源。
    - 电源计量设备:精准测量电力消耗。
    使用建议:
    - 在设计电路时,确保电路板布局合理,减少电磁干扰。
    - 在高温环境下使用时,注意散热措施,避免温度过高导致的性能下降。
    - 使用低ESL陶瓷电容器,保护芯片免受外部电磁干扰影响。

    兼容性和支持


    VIPER06 支持多种封装形式,包括DIP-7和SSO10,适用于不同的应用需求。制造商提供详尽的技术支持,包括文档、样片、样品测试和售后服务等。

    常见问题与解决方案


    - 问题一:芯片温度过高,导致热关断?
    - 解决办法:检查散热措施是否得当,增加散热片或改进散热路径。

    - 问题二:输出电压不稳定?
    - 解决办法:检查补偿网络是否正确连接,重新校准电流限制设定。

    总结和推荐


    综上所述,VIPER06是一款高性能、低功耗的高压转换器,具备优秀的可靠性和宽广的应用范围。适用于需要高效能和节能要求的场合。强烈推荐购买和使用。

VIPER06LN参数

参数
输出电流 1.5A
最小输入电压 11.5V
内部开关 Yes
电压 - 电源(Vcc/Vdd) 11.5V~23.5V
击穿电压 800V
最小输出电压 300mV
最大输出电压 800V
拓扑 Buck,Flyback
隔离 -
占空比 70%
开关频率 60KHz
故障保护 开环,超温
最大输入电压 23.5V
功率 8W
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 DIP-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VIPER06LN厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER06LN数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER06LN VIPER06LN数据手册

VIPER06LN封装设计

查看详情并下载
Symbol
Footprint
3D Model
