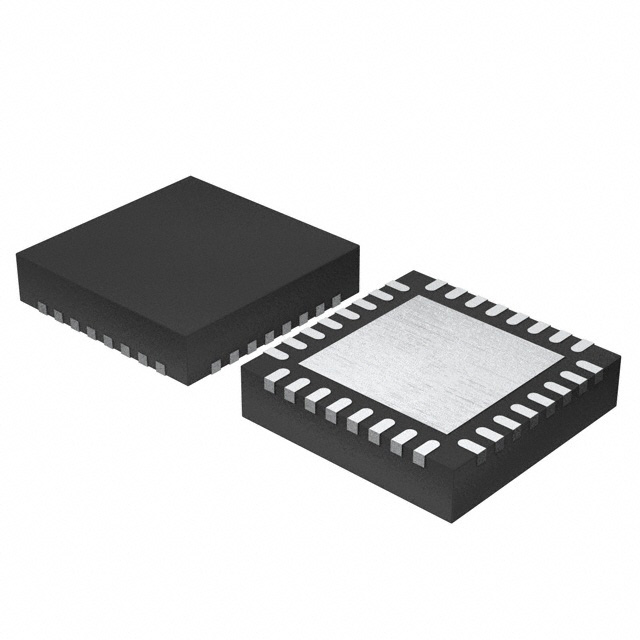

L6230Q

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 8V~52V 半桥(3) DMOS 无刷直流电机(BLDC) 无刷直流电机 8V 52V Parallel Control and Power Stage,Driver - Fully Integrated QFN 贴片安装 5mm*5mm*950μm
供应商型号: M-L6230Q
供应商: Future
标准整包数: 1
STMICROELECTRONICS 电机驱动器 L6230Q

L6230Q概述

    L6230 DMOS Driver for Three-Phase Brushless DC Motors

    产品简介


    L6230是一款专门设计用于驱动三相无刷直流(BLDC)电机的高性能DMOS集成驱动器。该器件集成了过流保护和独立电流感应功能,使其特别适合磁场定向控制(FOC)系统。L6230采用BCD多功率技术实现,将隔离的DMOS功率晶体管与CMOS和双极性电路结合在同一芯片上。此外,该器件提供了一个未绑定比较器输出,可方便地连接到微控制器或其他逻辑电路中。

    技术参数


    L6230的关键技术参数如下:
    - 工作电压范围:8至52 V
    - 峰值输出电流:2.8 A(1.4 A RMS)
    - 高边MOSFET导通电阻:0.73 Ω(典型值,TJ = 25 °C)
    - 工作频率:高达100 kHz
    - 热关断和欠压锁定保护
    - 非耗散型过流检测与保护
    - 交叉导通保护
    - 故障诊断输出
    - 逻辑输入范围:-0.3 V 至 +7 V
    - 开关频率:最高可达100 kHz

    产品特点和优势


    L6230的主要优势在于其高效的功率管理、非耗散型过流保护、独立电流感应功能和良好的热稳定性。这些特性使得它非常适合用于BLDC电机驱动,并能显著提升电机系统的效率和可靠性。相比传统的驱动器,L6230在过流保护、交叉导通和故障诊断方面的改进使其在市场上具有明显的竞争优势。

    应用案例和使用建议


    L6230广泛应用于各类需要精确控制和高效能驱动的场合,如家用电器、工业机器人、无人机等。为了确保最佳性能,建议在使用时遵循以下建议:
    - 在电源引脚VSA和VSB附近放置一个100 nF至200 nF之间的陶瓷电容以滤除高频噪声。
    - 将电流感应引脚(SENSEX)尽可能短地连接到感测电阻器(RSENSE),以减少噪声干扰。
    - 使用非感应电阻器以最小化电阻上的瞬态电流。
    - 将未使用的逻辑引脚连接到5V或GND,以提高抗噪性能。

    兼容性和支持


    L6230提供两种封装形式:PowerSO36和VFQFPN32,分别适用于不同的应用需求。该器件与大多数常见的微控制器和逻辑电路兼容,便于集成到现有的控制系统中。此外,制造商提供了详尽的技术文档和支持,帮助用户快速完成安装和调试。

    常见问题与解决方案


    以下是使用L6230时可能遇到的一些常见问题及其解决方案:
    1. 问题:输出电流不足
    - 解决办法:检查电源电压是否在正常范围内,确认连接正确且没有过多的负载。
    2. 问题:出现过温故障
    - 解决办法:确保散热良好,必要时可以增加散热片或改进散热设计。
    3. 问题:过流保护频繁触发
    - 解决办法:检查负载情况,确认是否需要调整电流限制设置或更换更大容量的电机。

    总结和推荐


    综上所述,L6230是一款专为BLDC电机设计的高性能驱动器,具备优秀的电气特性和保护机制。其广泛应用范围和易用性使其成为许多项目的理想选择。建议在设计过程中优先考虑L6230,特别是在需要高精度和可靠性的场合。

L6230Q参数

参数
电机类型 无刷直流电机
接口类型 Parallel
额定电流 -
功能 Control and Power Stage,Driver - Fully Integrated
拓扑 半桥(3)
最大工作供电电压 52V
最小工作供电电压 8V
功率 -
电机类型 - AC,DC 无刷直流电机(BLDC)
电压 - 负载 8V~52V
工艺 DMOS
长*宽*高 5mm*5mm*950μm
通用封装 QFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装
