LM239PT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 2mA 1.3μs CMOS,DTL,ECL,MOS,Open Collector,TTL 4mA 4 2V,1V ±16V,32V 5mV@ 30V 250nA@ 5V 低功耗 TSSOP-14 贴片安装,黏合安装 5mm(长度)*4.4mm(宽度)
供应商型号: 31M-LM239PT
供应商: 云汉优选
标准整包数: 5

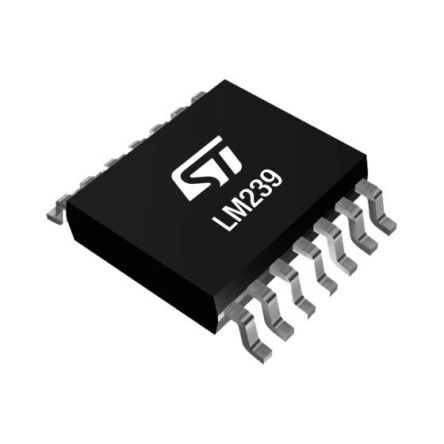

STMICROELECTRONICS 比较器 LM239PT

LM239PT概述

    LM139, LM239, LM339 系列电压比较器产品技术手册

    1. 产品简介


    LM139, LM239, LM339系列是低功耗四路电压比较器,属于精密型集成电路。这些比较器广泛应用于单电源供电范围为+2至+36V或双电源供电范围为±1至±18V的环境中。它们被设计用于单电源或分立电源下工作的各种应用场景,如模拟电路、传感器接口和电源管理等。

    2. 技术参数


    - 供电电压范围: 单电源+2至+36V或双电源±1至±18V
    - 静态电流: 1.1mA(与供电电压无关)
    - 输入偏置电流: 25nA(典型值)
    - 输入失调电流: ±5nA(典型值)
    - 输入失调电压: ±1mV(典型值)
    - 输出饱和电压: 250mV(当sink电流为4mA时)
    - 共模输入电压范围: 包括接地
    - 响应时间: 正向/负向过冲信号为100mV时约为1.3μs
    - 输出兼容性: TTL、DTL、ECL、MOS、CMOS
    - 封装类型: SO14(塑料微封装)、TSSOP14(薄型小外形封装)、QFN16 3x3(塑料微封装)

    3. 产品特点和优势


    LM139, LM239, LM339系列具有以下显著优势:
    - 宽供电电压范围:适用于多种供电环境。
    - 低功耗设计:即使在高供电电压下也能保持较低的静态电流。
    - 输入特性优良:低输入偏置电流、输入失调电流和失调电压,确保信号处理精度高。
    - 优异的兼容性:支持多种逻辑电平输出,方便与其他电路模块连接。
    - 独特的共模电压处理能力:即使在单电源供电情况下,输入共模电压范围仍能涵盖接地,提供更强的灵活性。

    4. 应用案例和使用建议


    应用案例:
    1. 基本比较器电路:作为基本电压比较功能的应用,可以实现简单的阈值检测。
    2. 驱动CMOS电路:能够可靠驱动CMOS逻辑门电路,提高系统稳定性。
    3. 驱动TTL电路:同样适用于TTL逻辑门电路的驱动,提升系统性能。
    使用建议:
    - 在使用过程中,确保输入信号电压不超过规定范围,以避免过压损害。
    - 针对不同应用场景,选择合适的封装类型以优化空间利用率和热性能。
    - 注意输入端可能存在的共模电压影响,适当设置参考电压以获得更准确的比较结果。

    5. 兼容性和支持


    兼容性:
    LM139, LM239, LM339 输出兼容多种逻辑电平(TTL、DTL、ECL、MOS、CMOS),这使得它们易于与其他数字和模拟电路模块集成。
    支持:
    制造商提供了详细的文档和技术支持,包括用户手册、应用笔记和软件工具,帮助用户快速上手并解决常见问题。

    6. 常见问题与解决方案


    - 问题1: 设备过热。
    - 解决办法: 检查供电电压是否超出额定范围;合理布局散热装置以改善散热条件。

    - 问题2: 输出信号不稳定。
    - 解决办法: 确保输入信号在额定范围内;检查接地情况,避免接地不良导致的噪声干扰。
    - 问题3: 输入失调电压过大。
    - 解决办法: 尝试更换器件或调整参考电压设置。

    7. 总结和推荐


    综上所述,LM139, LM239, LM339 系列电压比较器凭借其广泛的供电电压范围、低功耗设计及良好的兼容性,非常适合于需要高精度和多功能性的应用场景。尽管在特定条件下可能出现过热等问题,但通过合理的设计和调试,这些问题通常可以得到有效解决。因此,对于需要稳定可靠且高性能电压比较功能的应用场合,强烈推荐选用这一系列产品。

LM239PT参数

参数
比较器类型 低功耗
Vos - 输入偏置电压 5mV@ 30V
输出类型 CMOS,DTL,ECL,MOS,Open Collector,TTL
最大工作供电电压 ±16V,32V
最小工作供电电压 2V,1V
典型供电电流 2mA
响应时间 1.3μs
电流 - 输入偏置 250nA@ 5V
每个通道的输出电流 4mA
通道数量 4
长*宽*高 5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM239PT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM239PT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS LM239PT LM239PT数据手册

LM239PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.7427
50+ ¥ 0.6437
150+ ¥ 0.6034
500+ ¥ 0.5887
1000+ ¥ 0.5747
2500+ ¥ 0.5679
10000+ ¥ 0.5301
库存: 258
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 3.71
