TS985IJT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 60μA 500ns~5μs Push-Pull 1 5V 8mV@ 5V 40nA 通用 CSP-6 贴片安装,黏合安装 1.2mm*800μm*330μm
供应商型号: 497-TS985IJTCT-ND
供应商:
标准整包数: 1
STMICROELECTRONICS 比较器 TS985IJT

TS985IJT概述

    TS985 Micropower Low-Voltage Comparator

    1. 产品简介


    TS985是一款单通道超低功耗低压比较器,专为移动设备和电池供电电子产品设计。它支持1.8V到5V的电源电压范围,具有低至14μA的电流消耗。该产品广泛应用于手机、便携式设备和通用低压应用场合。

    2. 技术参数


    以下是TS985的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 1.8 5 | V |
    | 电流消耗 | 14 μA |
    | 输入失调电压 | 0.5 | 8 mV |
    | 输入偏置电流 | 14 | 40 nA |
    | 输出高电平电压(VOH) | 1.69 | 1.71 V |
    | 输出低电平电压(VOL) | 65 | 80 mV |
    | 传播延迟(典型值) | 300 ns |
    此外,TS985的工作温度范围为-40°C到85°C,具有内部滞回电路和2kV人体模式静电放电(ESD)耐受性。

    3. 产品特点和优势


    - 低功耗:TS985的电流消耗仅为14μA,非常适合电池供电设备。

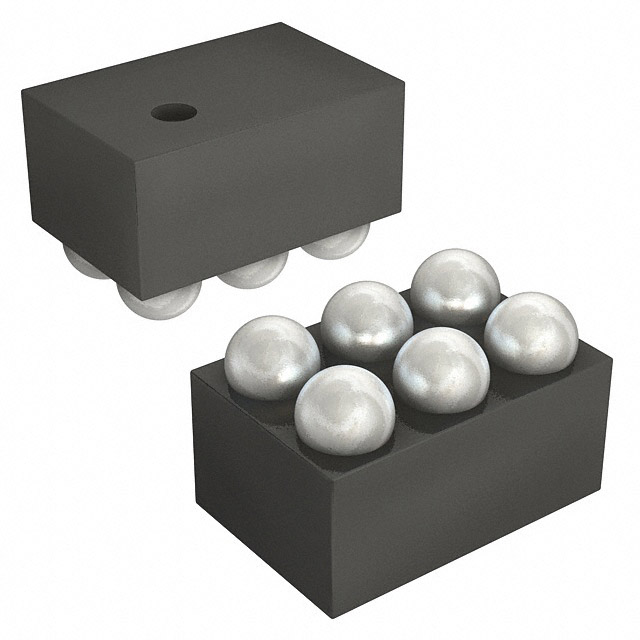

    - 紧凑封装:采用6引脚芯片级封装(CSP),尺寸仅为1.2x0.8mm,适用于空间受限的应用。
    - 宽工作温度范围:能够在-40°C到85°C范围内稳定工作,适用于各种恶劣环境。
    - 高共模抑制比(CMR):在不同输入电压范围内具有较高的CMR值,适用于精确测量应用。

    4. 应用案例和使用建议


    TS985广泛应用于各类便携式电子设备,如智能手机和平板电脑。例如,在一个典型的电池供电设备中,TS985可以用作电池电量检测器或电源管理电路的一部分。
    使用建议:
    - 在选择外部元件时,注意确保输入信号不会超出器件的最大输入电压范围。
    - 考虑使用合适的滤波器以减小噪声对输入信号的影响。

    5. 兼容性和支持


    TS985与大多数标准电池供电设备和便携式设备兼容。ST公司提供了详尽的技术文档和支持服务,包括在线社区和官方技术支持热线,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不正确 | 检查输入电压是否在正常范围内 |
    | 传播延迟时间较长 | 确认输入过驱动电压足够大 |
    | 电流消耗过高 | 检查是否有短路或连接错误 |

    7. 总结和推荐


    TS985是一款性能优越且用途广泛的低压比较器,特别适合于电池供电的便携式设备。其低功耗、紧凑封装和宽工作温度范围使其成为市场上同类产品的有力竞争者。总体而言,我强烈推荐TS985用于各种需要高性能、低功耗比较器的应用场景。

TS985IJT参数

参数
每个通道的输出电流 -
电流 - 输入偏置 40nA
Vos - 输入偏置电压 8mV@ 5V
响应时间 500ns~5μs
比较器类型 通用
通道数量 1
最大工作供电电压 5V
典型供电电流 60μA
输出类型 Push-Pull
最小工作供电电压 -
长*宽*高 1.2mm*800μm*330μm
通用封装 CSP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS985IJT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS985IJT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS TS985IJT TS985IJT数据手册

TS985IJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
