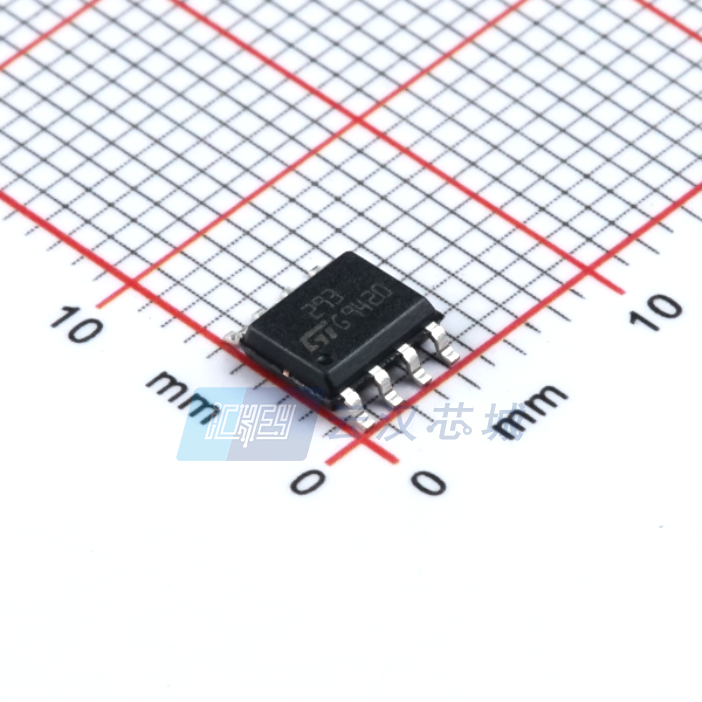

LM293DT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 比较器, SOIC封装, 表面贴装, 双/单电源, 2通道
供应商型号: 31M-LM293DT
供应商: 云汉优选
标准整包数: 5
STMICROELECTRONICS 比较器 LM293DT

LM293DT概述

    LM193, LM293, LM393:低功耗双电压比较器的技术手册

    1. 产品简介


    产品类型:
    LM193, LM293, LM393系列是一系列低功耗、双电压比较器,专为单电源操作而设计,能够在宽范围的电压下工作。它们也可以配置为双电源操作。
    主要功能:
    - 具备两个独立的低电压比较器。
    - 宽泛的供电电压范围:单电源供电时为2V到36V,双电源供电时为±1V至±18V。
    - 极低的供电电流,不依赖于供电电压。
    - 低输入偏置电流、输入失调电流和输入失调电压。
    应用领域:
    - 广泛应用于信号处理、传感器接口、电源监控等电路中。
    - 兼容TTL、DTL、ECL、MOS、CMOS等多种输出逻辑电平,适合多种应用场景。

    2. 技术参数


    - 供电电压范围: 单电源供电:2V至36V;双电源供电:±1V至±18V。
    - 静态电流: 0.45 mA(单电源供电,5V时)。
    - 输入偏置电流: 20 nA(典型值)。
    - 输入失调电压: ±1 mV(典型值)。
    - 输出饱和电压: 80 mV(Isink = 4 mA时)。
    - 输入共模电压范围: 包括地电位。
    - 输出电流: 高级输出电流可达0.1 μA(最小值),低级输出电流最大可达400 mV(最小值)。
    - 响应时间: 1.3 μs(负载电阻5.1kΩ连接至VCC+时)。
    - 封装类型: DFN8 2x2, MiniSO8, TSSOP8, SO8等。

    3. 产品特点和优势


    - 宽电压范围: 无论单电源还是双电源供电,都可稳定工作,具有很高的灵活性。
    - 极低功耗: 仅需0.45 mA的静态电流,降低了功耗,延长了使用寿命。
    - 高输入阻抗: 低输入偏置电流和输入失调电压保证了信号传输的准确性。
    - 兼容多种逻辑电平: 适合不同类型的逻辑电平接口,提供了更广泛的应用可能。

    4. 应用案例和使用建议


    应用案例:
    - 基本比较器: 在简单的比较器电路中,如图8所示。
    - 驱动TTL: 如图9所示,可直接用于驱动TTL逻辑门。
    - 低频运算放大器: 图10和图12展示如何作为低频运算放大器使用。
    - 零交叉检测器: 如图15所示,适用于交流信号的零交叉检测。
    - 晶体控制比较器: 如图17所示,用于精密测量和控制。
    使用建议:
    - 确保输入信号在额定范围内,避免超出共模电压范围造成损坏。
    - 在驱动大电流负载时,需考虑散热问题,以防止过热。
    - 根据具体应用场景选择合适的封装类型,例如对空间要求较高的场合可选择SO8封装。

    5. 兼容性和支持


    - 兼容性: 可与多种逻辑电平接口兼容,支持TTL、DTL、ECL、MOS、CMOS等标准。
    - 厂商支持: 提供详尽的数据手册和参考设计,便于用户进行快速开发和调试。技术支持团队随时在线提供帮助,确保产品能够快速投入市场。

    6. 常见问题与解决方案


    - 问题: 静态电流过高。
    - 解决方案: 检查供电电压是否在额定范围内,确保电路无短路情况。
    - 问题: 输入失调电压不稳定。
    - 解决方案: 重新校准输入端口,确保输入信号在合理范围内波动。
    - 问题: 输出响应时间慢。
    - 解决方案: 检查负载电阻是否过大,必要时可增加补偿电容以提高响应速度。

    7. 总结和推荐


    综上所述,LM193, LM293, LM393系列比较器以其广泛的电压范围、极低功耗、高精度和多功能性,非常适合在信号处理、电源监控等应用中使用。其出色的性能和高可靠性使其成为市场上极具竞争力的产品。因此,强烈推荐用户在相关项目中采用这款比较器,以提升系统的整体性能和可靠性。
    以上是对LM193, LM293, LM393系列比较器的详细介绍,希望对您的电子元器件选型和应用设计有所帮助。

LM293DT参数

参数
Vos - 输入偏置电压 5mV@ 30V
通道数量 2
输出类型 CMOS,DTL,ECL,MOS,Open Collector,TTL
最小工作供电电压 1V,2V
比较器类型 低功耗
电流 - 输入偏置 250nA@ 5V
响应时间 1.3μs
最大工作供电电压 ±18V,36V
典型供电电流 1mA
每个通道的输出电流 4mA
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM293DT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM293DT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS LM293DT LM293DT数据手册

LM293DT封装设计

查看详情并下载
Symbol
Footprint
3D Model
