FERD40L60CG-TR

产品分类: 整流二极管/整流桥
厂牌: STMICROELECTRONICS
产品描述: 60V 250A 1.1mA 20A 双commoncathode D2PAK-3 贴片安装 10.4mm(长度)*9.35mm(宽度)
供应商型号: M-FERD40L60CG-TR
供应商: Future
标准整包数: 1000

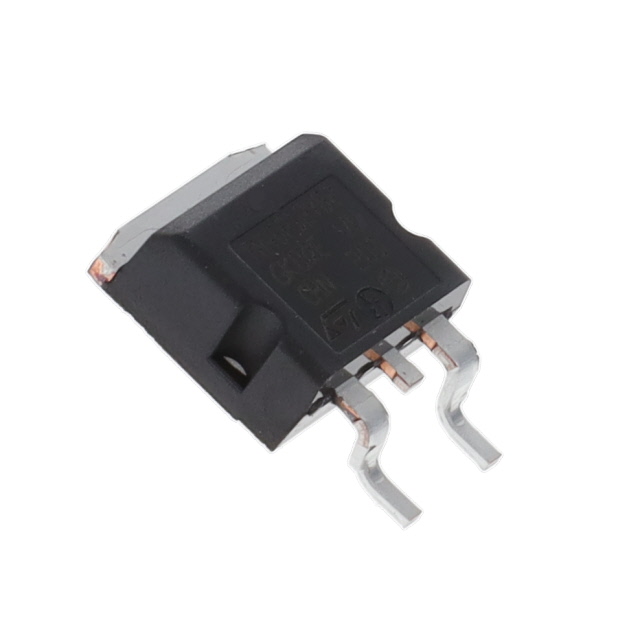

STMICROELECTRONICS 整流二极管/整流桥 FERD40L60CG-TR

FERD40L60CG-TR概述

    FERD40L60C 60V Field-Effect Rectifier Diode

    产品简介


    FERD40L60C 是一款高性能的60V场效应整流二极管,专为高效能和优良的热性能设计。这种二极管采用ST先进的整流工艺制造,具有出色的正向电压降(VF)与反向漏电流(IR)的平衡。FERD40L60C特别适合用于适配器和充电器,适用于空间受限的应用场景,确保高效率和良好的热管理。

    技术参数


    - 主要参数:
    - 重复峰值反向电压(VRRM): 60 V
    - 平均正向电流(IF(AV)): 每个二极管20 A,每个装置40 A
    - 最大额定温度(Tj): +150 °C
    - 导通电阻(Rth(j-c)): 单个二极管1.3°C/W,整个装置0.8°C/W
    - 峰值非重复正向电流(IFSM): 250 A (持续10毫秒)
    - 存储温度范围(Tstg): -65到+175 °C
    - 静态电特性:
    - 反向漏电流(IR):
    - 在125 °C时,VRRM=60 V:最大40 mA
    - 在125 °C时,VRRM=45 V:最大46 mA
    - 正向电压降(VF):
    - 在125 °C时,IF=4 A:最小0.26 V,典型0.375 V
    - 在125 °C时,IF=10 A:最小0.375 V,典型0.4 V
    - 在125 °C时,IF=20 A:最小0.515 V,典型0.58 V

    产品特点和优势


    FERD40L60C 的特点和优势:
    - 高频操作能力
    - 稳定的漏电流性能,保证可靠运行
    - 低正向电压降,提升系统效率
    - 优异的散热性能,减少热失控风险
    - 兼容多种应用,如适配器和充电器

    应用案例和使用建议


    FERD40L60C 的应用场景广泛,例如在便携式充电器和电源适配器中,以确保高效的电力转换。对于高温环境下的应用,建议通过外部冷却系统来优化热管理,避免过热导致的性能下降。此外,在高频开关电路中使用时,要注意选择适当的并联结构,以防止单个二极管过载。

    兼容性和支持


    兼容性:
    - FERD40L60C 可以与各种电源管理IC和控制器一起使用,适用于多种电子产品。
    - 支持两种封装方式:TO-220AB 和 D²PAK,可根据具体应用需求进行选择。
    支持:
    - ST 提供详细的技术文档和应用指南,包括电气特性和机械数据。
    - 厂商提供专业的技术支持和售后服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1: 过高的正向电压降可能导致发热增加。
    - 解决方法: 使用外置散热器或散热片,改善整体散热效果。

    - 问题2: 在高电流情况下,反向漏电流不稳定。
    - 解决方法: 适当降低工作电压,避免在接近最大额定值的情况下运行。

    总结和推荐


    综合评估:
    - 优点:
    - 高效的电力转换能力
    - 良好的热稳定性和可靠性
    - 广泛的适用性,特别是对空间有限的应用场合
    - 结论:
    - 推荐在需要高性能和高可靠性的电源管理应用中使用 FERD40L60C。
    总的来说,FERD40L60C 是一款非常适合在高效率和紧凑设计要求的电源管理系统中使用的场效应整流二极管。

FERD40L60CG-TR参数

参数
If - 正向电流 20A
Ir - 反向电流 1.1mA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 250A
配置 双commoncathode
长*宽*高 10.4mm(长度)*9.35mm(宽度)
通用封装 D2PAK-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FERD40L60CG-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

FERD40L60CG-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 整流二极管/整流桥 STMICROELECTRONICS FERD40L60CG-TR FERD40L60CG-TR数据手册

FERD40L60CG-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6728 ¥ 5.6847
2000+ $ 0.6555 ¥ 5.539
3000+ $ 0.6385 ¥ 5.3949
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5684.7
