VIPERGAN50TR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 高压DCDC转换芯片, 23V 直流输入, QFN
供应商型号: 3929086
供应商: 海外现货
标准整包数: 1

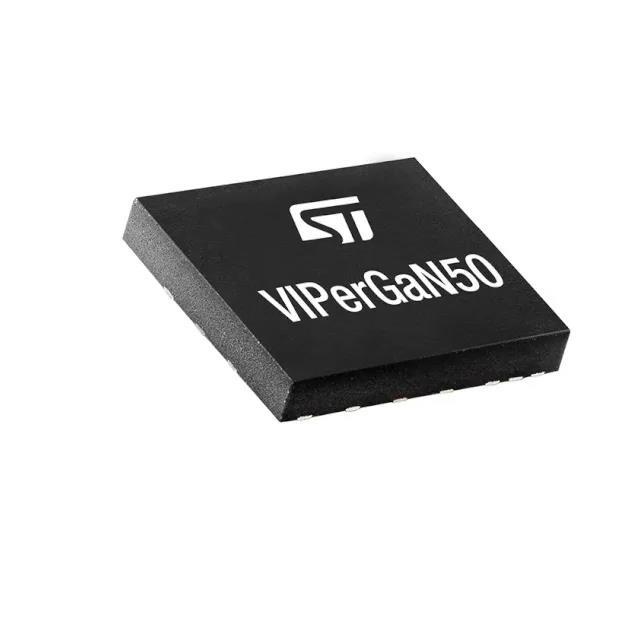

STMICROELECTRONICS AC-DC稳压器 VIPERGAN50TR

VIPERGAN50TR概述

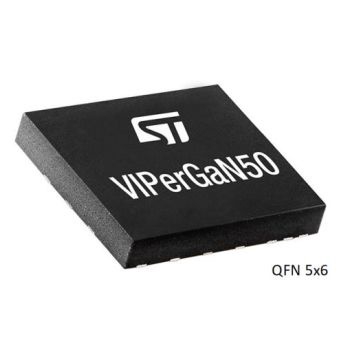

    VIPERGAN50:高效率准谐振离线高压转换器

    产品简介


    VIPERGAN50是一款集成650V增强模式氮化镓(E-mode GaN)晶体管的高压转换器。它专为中功率准谐振零电压开关(ZVS)反激式转换器设计,能够提供最高50W的输出功率,适用于广泛的输入线条件。VIPERGAN50集成了多种保护功能,确保电源供应系统的安全可靠,是适配器、快充充电器及家用电器、工业设备、消费电子产品和照明系统的理想选择。

    技术参数


    - 核心组件:Quasi-resonant(QR)反激控制器、650V E-mode GaN晶体管
    - 电气特性:
    - 输入电压范围:85-265 VAC(典型输出功率:50W),185-265 VAC(典型输出功率:75W)
    - 最大功率:50W (85-265 VAC),75W (185-265 VAC)
    - 工作温度:-40°C至150°C
    - 绝对最大额定值:最大输入电流为3mA,最高工作温度为150°C
    - 关断状态漏极电流:最大为0.2µA(在25°C下)

    产品特点和优势


    VIPERGAN50的主要优势在于其集成的多种功能和保护措施,使其成为高度可靠和高效的电源解决方案。动态消隐时间和可调谐谷值同步功能使它能够在任何输入线和负载条件下保持高效运行。先进的电源管理允许其以低于30mW的待机功耗工作,而输出过压保护、过温保护和输入过压保护等功能显著提升了产品的安全性。

    应用案例和使用建议


    VIPERGAN50适合用于设计高效能的适配器和快速电池充电器,其在不同负载条件下的多模式操作能力使其适应性极强。对于需要高效电源的应用场景,如智能设备、照明系统和家用电器等,VIPERGAN50是理想的选择。使用时建议考虑输入电压和负载条件的变化,合理配置相关电阻和电容,以确保最佳性能。

    兼容性和支持


    VIPERGAN50与标准电子元件兼容,具备良好的互操作性。制造商提供了全面的技术支持,包括详尽的数据手册、应用指南和客户支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: VIPERGAN50在什么情况下会进入待机模式?
    - A: 当负载极其轻或不存在时,VIPERGAN50将自动进入待机模式,以降低功耗。
    - Q: 如何避免VIPERGAN50因过载而受损?
    - A: VIPERGAN50内置过载保护功能,一旦检测到过载情况,将自动关闭并进入保护模式,从而避免损坏。


    总结和推荐


    综上所述,VIPERGAN50是一款高度可靠的高性能电源转换器,集成了多种先进功能和保护机制,适用于各种应用场合。其优异的性能和高度的灵活性使其成为许多电子设备的首选电源解决方案。强烈推荐给那些寻求高性能、高效能电源解决方案的设计工程师。

VIPERGAN50TR参数

参数
内部开关 -
电压 - 电源(Vcc/Vdd) -
隔离 隔离
最小输出电压 -
最小输入电压 9V(DC)
故障保护 -
开关频率 240KHz
最大输入电压 23V(DC)
拓扑 Flyback
输出电流 -
占空比 50%
功率 -
击穿电压 -
最大输出电压 -
通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

VIPERGAN50TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPERGAN50TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPERGAN50TR VIPERGAN50TR数据手册

VIPERGAN50TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
