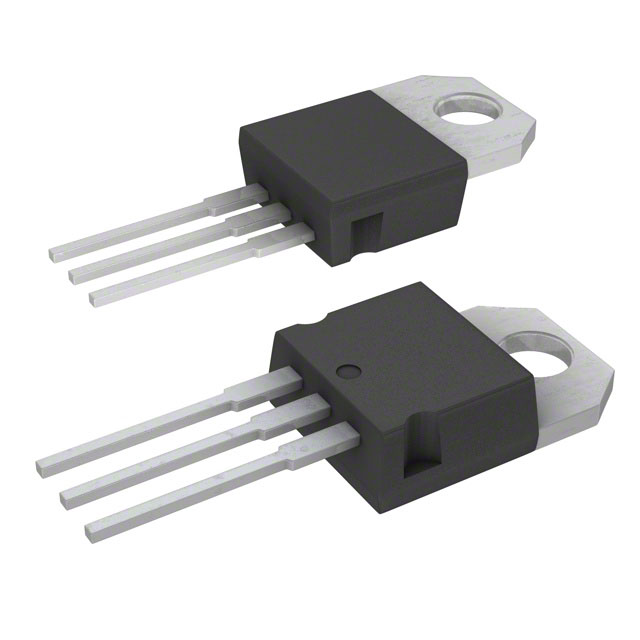

FERD30H100STS

产品分类: 整流二极管/整流桥
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 整流二极管 二极管, 30A, 100V, 通孔安装, TO-220AB封装, 3针
供应商型号: 30C-FERD30H100STS TO-220-3
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 整流二极管/整流桥 FERD30H100STS

FERD30H100STS概述

    FERD30H100S:100V场效应整流二极管

    产品简介


    FERD30H100S是一款由ST公司生产的高性能场效应整流二极管。该二极管采用了先进的ST整流工艺技术,具备低正向电压降(低VF)、稳定的反向漏电流(稳定IR)以及高频率操作能力等特点。其设计适用于紧凑封装的应用场景,特别强调了效率和热性能的重要性。FERD30H100S可以替代100V肖特基二极管,在提高系统整体性能方面具有显著优势。

    技术参数


    - 最大平均正向电流(IF(AV)):30A
    - 反复峰值反向电压(VRRM):100V
    - 最大正向电压降(VF):0.405V
    - 最大反向漏电流(IR):130µA
    - 最大工作结温(Tj):175°C
    - 封装类型:TO-220AB、DPAK、IPAK
    - 散热特性:热阻(Rth(j-c)):0.9°C/W

    产品特点和优势


    - 稳定的泄漏电流,减少热失控风险。
    - 低正向电压降,降低功耗。
    - 高频率操作能力,适用于高频电路。
    - 符合ECOPACK®2环保标准,环保性能优异。

    应用案例和使用建议


    - 应用案例:该二极管广泛应用于需要高效转换和良好热性能的场合,如太阳能逆变器、开关电源、电机驱动和汽车电子等领域。
    - 使用建议:为了确保最佳性能,建议在安装过程中遵循制造商的扭矩要求。此外,选择合适的散热方案可以进一步提升设备的整体可靠性。

    兼容性和支持


    - 兼容性:FERD30H100S与多种封装类型兼容,如TO-220AB、DPAK、IPAK。这使得它在各种不同应用场景下都非常灵活。
    - 支持:ST公司提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这款二极管。

    常见问题与解决方案


    1. 问题:如何正确安装该二极管?
    - 解决方案:参照产品手册中的推荐扭矩值进行安装,确保连接稳固且不会因过紧导致损坏。

    2. 问题:在高温环境下运行时,如何避免热失控?
    - 解决方案:确保良好的散热设计,使用合适大小的散热片,并在必要时添加风扇辅助散热。

    总结和推荐


    总体来看,FERD30H100S作为一款高性能的场效应整流二极管,无论是在稳定性、效率还是温度适应性方面都表现出色。它不仅适用于多种工业应用,而且在紧凑封装和环保要求日益严格的背景下显得尤为突出。对于追求高性能和可靠性的工程师和设计师来说,这款二极管是一个值得推荐的选择。

FERD30H100STS参数

参数
Ir - 反向电流 130μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 250A
配置 独立式
If - 正向电流 30A
长*宽*高 10.4mm*4.6mm*15.75mm
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FERD30H100STS厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

FERD30H100STS数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 整流二极管/整流桥 STMICROELECTRONICS FERD30H100STS FERD30H100STS数据手册

FERD30H100STS封装设计

查看详情并下载
Symbol
Footprint
3D Model
