TIP142

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS

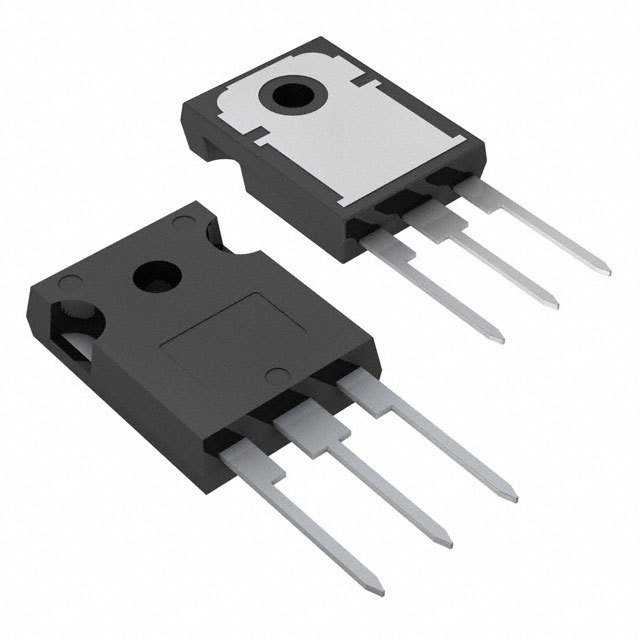

产品描述: 意法半导体 达林顿晶体管, NPN三极管, 10 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 31M-TIP142
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 三极管(BJT) TIP142

TIP142概述

    TIP142 和 TIP147 互补功率达林顿晶体管技术手册

    产品简介


    TIP142 和 TIP147 是由意法半导体(STMicroelectronics)生产的互补功率达林顿晶体管,主要应用于工业设备的线性及开关模式控制。该晶体管采用单片达林顿配置,具有高增益和低饱和电压的特点。这些特点使得它们特别适合于需要高功率控制的应用场景。

    技术参数


    TIP142 和 TIP147 的关键技术和电气特性如下:
    - 单片达林顿配置
    - 集成反并联发射极-集电极二极管
    绝对最大额定值
    - 集电极-基极电压 \( V{CBO} \): 100 V
    - 集电极-发射极电压 \( V{CER} \): 100 V
    - 发射极-基极电压 \( V{EBO} \): 5 V
    - 集电极电流 \( IC \): 10 A
    - 集电极峰值电流 \( I{CM} \): 20 A
    - 基极电流 \( IB \): 0.5 A
    - 总耗散功率 \( P{TOT} \):125 W @ 25°C
    - 存储温度范围 \( T{STG} \): -65°C 到 150°C
    - 最大结温 \( TJ \): 150°C
    热学数据
    - 结到壳热阻 \( R{thJC} \): 1°C/W
    电气特性
    - 集电极截止电流 \( I{CBO} \): 1 mA
    - 集电极截止电流 \( I{CEO} \): 2 mA
    - 发射极截止电流 \( I{EBO} \): 2 mA
    - 集电极-发射极耐压 \( V{CEO}(sus) \): 100 V
    - 集电极-发射极饱和电压 \( V{CE(sat)} \): 2 V
    - 基极-发射极导通电压 \( V{BE(on)} \): 3 V
    - 直流电流增益 \( h{FE} \): 500 至 1000

    产品特点和优势


    TIP142 和 TIP147 具备以下独特功能和优势:
    - 高增益性能:高增益特性使其适用于需要高增益的场合。
    - 低饱和电压:低饱和电压减少功耗,提高效率。
    - 内置反并联二极管:简化电路设计,减少外部元件的需求。
    - 卓越的热稳定性:在高温环境下仍能保持良好的性能。
    - 广泛的适用范围:适用于多种工业应用,包括开关电源、电机驱动等。

    应用案例和使用建议


    应用案例
    - 开关电源:作为主控开关管使用,可以实现高效、快速的开关操作。
    - 电机驱动:适用于工业电机控制,提供精确的速度和扭矩控制。
    - 焊接机:用于控制焊接过程中的大功率需求。
    使用建议
    - 在高电流应用中,确保散热良好,避免过热导致损坏。
    - 连接时注意引脚位置,正确安装以保证性能。
    - 选择合适的驱动电路,确保足够的驱动能力,以避免电流不足导致的损坏。

    兼容性和支持


    TIP142 和 TIP147 采用了标准的 TO-247 封装,易于与各种电路板集成。意法半导体提供了全面的技术支持和客户服务,确保用户能够充分利用这些产品的优势。

    常见问题与解决方案


    1. 问题:晶体管过热
    - 解决方案:增加散热措施,如加装散热片或风扇。
    2. 问题:电流不稳定
    - 解决方案:检查电源和接地线路,确保连接稳定。
    3. 问题:晶体管无法正常关断
    - 解决方案:检查基极驱动信号,确保信号足够强。

    总结和推荐


    TIP142 和 TIP147 以其高增益、低饱和电压和内置二极管等特点,在众多应用中表现出色。其卓越的热稳定性及广泛应用范围使它们成为工业应用的理想选择。总体而言,我们强烈推荐使用 TIP142 和 TIP147,特别是在需要高可靠性和高性能的场合。

TIP142参数

参数
集电极截止电流 2mA
VCBO-最大集电极基极电压 100V
不同 Ib,Ic 时的 Vce 最大饱和值 3V@ 40mA,10A
最大集电极发射极饱和电压 3V@ 40mA,10A
最大功率耗散 125W
晶体管类型 NPN - Darlington
VCEO-集电极-发射极最大电压 100V
集电极电流 10A
VEBO-最大发射极基极电压 5V
配置 独立式
15.75mm(Max)
5.15mm(Max)
24.45mm(Max)
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

TIP142厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TIP142数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS TIP142 TIP142数据手册

TIP142封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.4
10+ ¥ 4.8
30+ ¥ 4.56
100+ ¥ 4.2513
500+ ¥ 4.05
1000+ ¥ 3.9
库存: 638
起订量: 1 增量: 30
交货地:
最小起订量为:1
合计: ¥ 5.4
直接购买
加入购物车
