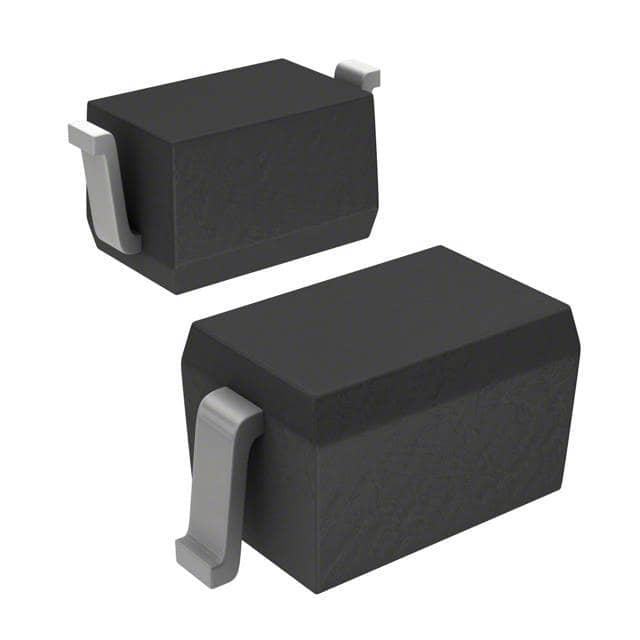

BAT20JFILM

产品分类: 整流二极管/整流桥
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 肖特基二极管 二极管, 1A, 23V, 表面贴装, SOD-323封装, 2针
供应商型号: 14M-BAT20JFILM
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 整流二极管/整流桥 BAT20JFILM

BAT20JFILM概述

    BAT20J Schottky Barrier Diode 技术手册概述

    产品简介


    BAT20J 是一款高性能的肖特基势垒二极管,封装在SOD-323小尺寸封装内。它特别适用于手机、PDA(掌上电脑)等便携式设备中的电源管理电路或LED驱动电路(如升压转换器)。该二极管以其低正向导通损耗、极低的反向电流、超快的开关速度和低电容而著称。

    技术参数


    - 绝对额定值:
    - 最大重复峰值反向电压(VRRM): 23V
    - 最大重复峰值正向电流(IF(RMS)): 2A
    - 平均正向电流(IF(AV)): 1A
    - 非重复峰值正向电流(IFSM): 5A
    - 最高存储温度范围(Tstg): -65°C 至 +150°C
    - 最高操作结温(Tj): 150°C
    - 焊接最高温度(TL): 260°C
    - 主要电气特性:
    - 反向泄漏电流(IR):
    - Tj = 25°C: 12 μA (最大)
    - Tj = 85°C: 150 μA (最大)
    - 正向电压降(VF):
    - Tj = 25°C: 0.28V (IF = 10mA)
    - Tj = 85°C: 0.40V (IF = 10mA)
    - 结到环境热阻(Rth(j-a)): 600°C/W (无铜散热器)
    - 动态电气特性:
    - 电容(Cd): 20 至 30pF (VR = 5V, F = 1MHz)

    产品特点和优势


    BAT20J 的主要特点是低正向导通损耗和极低的反向电流,使其适合于需要快速开关的场合。此外,由于具有极低的正向电压降和超快的开关时间,它特别适合用于需要高效能和低功耗的应用。BAT20J 的这些特性使得它在移动设备和LED驱动电路中具有广泛的应用前景。

    应用案例和使用建议


    BAT20J 可以用于手机和平板电脑等便携式设备的电源管理,以及LED驱动电路的升压转换器。例如,在一个需要高效能且快速响应的应用中,BAT20J 可以显著降低整体系统的功耗并提高效率。使用建议包括确保电路设计中充分考虑到其低热阻特性,以便于散热,并且在高电流环境下选择合适的散热措施。

    兼容性和支持


    BAT20J 采用SOD-323封装,易于在PCB上安装。制造商 STMicroelectronics 提供详尽的技术支持和售后服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 问题: 在高温环境下,反向电流明显增大。
    - 解决方案: 选择合适尺寸的散热片或者增加散热设计,确保器件温度保持在安全范围内。
    2. 问题: 使用过程中出现异常发热现象。
    - 解决方案: 检查电路设计是否有优化空间,特别是考虑热路径和散热装置的设计。

    总结和推荐


    综上所述,BAT20J 是一款非常适合应用于高效能开关电路的肖特基二极管。它的低功耗和高效率特性使其成为便携式设备和LED驱动器的理想选择。对于需要低损耗、高可靠性的场合,强烈推荐使用BAT20J。通过合理的设计和良好的散热管理,BAT20J 能够在各种应用中发挥出最佳性能。

BAT20JFILM参数

参数
If - 正向电流 1A
Ir - 反向电流 12μA
Vr-反向电压 23V
反向恢复时间 -
正向浪涌电流 5A
配置 独立式
1.8mm(Max)
1.35mm(Max)
1.13mm(Max)
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAT20JFILM厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BAT20JFILM数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 整流二极管/整流桥 STMICROELECTRONICS BAT20JFILM BAT20JFILM数据手册

BAT20JFILM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2872
10+ ¥ 0.2824
30+ ¥ 0.2233
100+ ¥ 0.1882
300+ ¥ 0.1723
3000+ ¥ 0.1595
库存: 4536
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.28
