TIP50

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics NPN晶体管, TO-220封装, 通孔安装, 最大直流集电极电流1 A, 最大集电极-发射电压400 V
供应商型号: UA-TIP50
供应商: 海外现货
标准整包数: 1

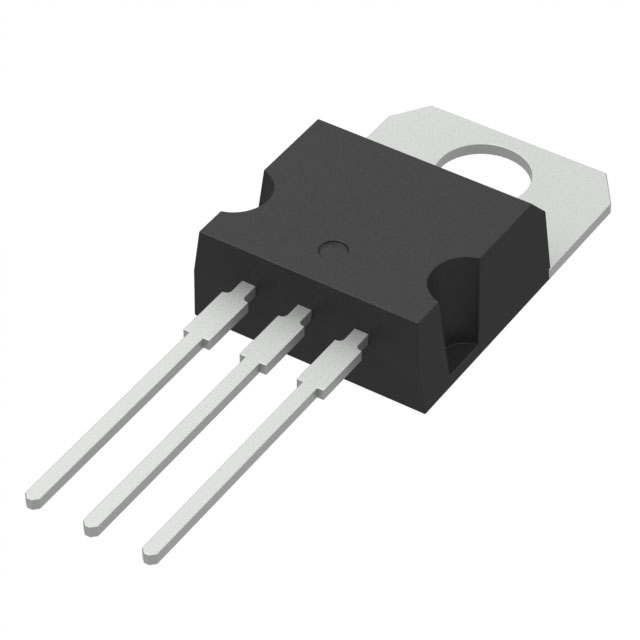

STMICROELECTRONICS 三极管(BJT) TIP50

TIP50概述


    产品简介


    TIP47、TIP48、TIP49 和 TIP50 是由 STMicroelectronics 生产的硅基多外延层 NPN 平面晶体管,采用 Jedec TO-220 塑料封装。这些晶体管专为线性和开关应用设计,广泛应用于各类电子设备中,如电源管理、电动工具、汽车电子等。它们具有高性能和可靠性,非常适合需要高电流驱动和快速响应的应用场合。

    技术参数


    以下为 TIP47、TIP48、TIP49 和 TIP50 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCBO(集电极-基极电压) | 350 500 | V |
    | VCEO(集电极-发射极电压) | 250 400 | V |
    | VEBO(发射极-基极电压) | 5 V |
    | IC(集电极电流) 1 A |
    | ICM(集电极峰值电流) 2 | A |
    | IB(基极电流) 0.6 A |
    | Ptot(总耗散功率) | 2 40 | W |
    | Tj(最大结温) 150 | °C |
    | Rthj-case(热阻,结到壳) | 3.125 °C/W |
    | Rthj-amb(热阻,结到环境) | 62.5 °C/W |

    产品特点和优势


    - 高性能:提供高达 400V 的 VCEO,适合高压应用。
    - 高可靠性:采用硅基多外延层平面结构,确保高可靠性和长期稳定性。
    - 快速响应:具备低饱和电压(VCE(sat)),适用于高频应用。
    - 高效率:低热阻设计,提高散热效率,延长使用寿命。

    应用案例和使用建议


    应用案例
    TIP47、TIP48、TIP49 和 TIP50 可用于多种应用场合,例如:
    - 开关电源:提供高效的开关控制,确保系统稳定运行。
    - 电机控制:适用于驱动电动机,实现精准的速度控制。
    - 汽车电子:可用于车辆电源管理和照明系统。
    使用建议
    为了充分发挥这些晶体管的优势,建议在以下方面注意:
    - 正确接线:确保集电极、发射极和基极正确连接,避免短路。
    - 散热设计:由于功耗较大,需采用良好的散热措施,确保结温不超过 150°C。
    - 负载匹配:根据应用需求选择合适的型号,确保电流和电压满足应用要求。

    兼容性和支持


    这些晶体管与标准 TO-220 封装的其他电子元件具有良好的兼容性。STMicroelectronics 提供详尽的技术支持和售后服务,包括设计指导和技术咨询,帮助客户解决应用中的各种问题。

    常见问题与解决方案


    1. 问题:晶体管过热
    - 解决方案:增加散热片,确保良好散热;检查负载是否匹配。
    2. 问题:无法正常开启
    - 解决方案:检查基极电压是否足够;确认电路接线无误。
    3. 问题:开关频率不稳定
    - 解决方案:确保基极电流稳定;检查负载是否超载。

    总结和推荐


    TIP47、TIP48、TIP49 和 TIP50 在性能和可靠性方面表现出色,适用于多种高压和高频应用场合。其优良的散热性能和稳定的开关特性使其成为同类产品中的佼佼者。因此,强烈推荐在设计高要求的电子设备时使用这些晶体管。
    通过详细的参数表和技术规格,我们可以看出这些晶体管在设计上充分考虑了实际应用的需求,是值得信赖的产品。

TIP50参数

参数
集电极电流 1A
VCBO-最大集电极基极电压 500V
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 200mA,1A
晶体管类型 NPN
最大集电极发射极饱和电压 1V@ 200mA,1A
配置 独立式
最大功率耗散 2W
VCEO-集电极-发射极最大电压 400V
集电极截止电流 1mA
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

TIP50厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TIP50数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS TIP50 TIP50数据手册

TIP50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
203+ $ 0.2488 ¥ 2.0845
519+ $ 0.2413 ¥ 2.0217
1558+ $ 0.2275 ¥ 1.9065
库存: 67644
起订量: 503 增量: 50
交货地:
最小起订量为:203
合计: ¥ 423.15
直接购买
加入购物车
