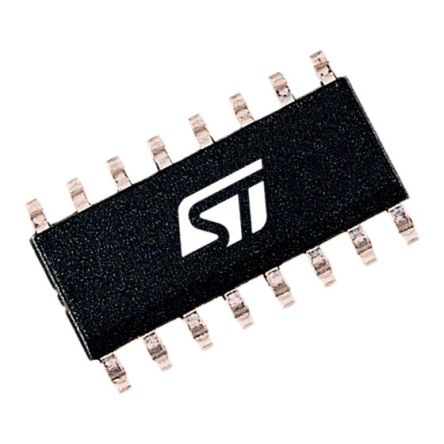

VIPER16LDTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 11.5V~23.5V Buck,Buck-Boost,Flyback 60KHz 10W 420mA 11.5V 800V 23.5V Yes 超温 70% 800V SO-16 贴片安装,黏合安装
供应商型号: 30C-VIPER16LDTR SO-16
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER16LDTR

VIPER16LDTR概述

    VIPER16 固定频率VIPer+系列转换器

    产品简介


    VIPER16 是一款采用VIPer™ plus家族技术的固定频率离线转换器,适用于多种电源供应和功率计量的应用场景。该设备集成了一个耐受800V雪崩的高压电源部分、PWM控制器、用户自定义过流限制、断路保护、热关断、软启动以及故障后的安全自动重启等功能。
    主要功能包括:
    - PWM操作带频率抖动以减少电磁干扰(EMI)
    - 可选的工作频率:L型60kHz,H型115kHz
    - 不需要辅助绕组,减少了低功率应用的设计复杂度
    - 备用电源消耗低于30mW(230VAC)

    技术参数


    VIPER16的主要技术参数如下:
    - 最大漏源电压:800V
    - 重复雪崩能量:2mJ
    - 最高工作温度:150°C
    - 热阻抗:从结到引脚(1 W功耗)35°C/W(SO16N),40°C/W(DIP-7)
    - 操作电压范围:11.5V至23.5V
    - 开关频率:L型60kHz(±4kHz),H型115kHz(±8kHz)
    - 工作环境温度范围:-40°C至150°C

    产品特点和优势


    VIPER16的主要特点包括:
    - 高压雪崩耐受能力,保证了设备的稳定运行
    - 内置的软启动功能有助于防止变压器饱和
    - 自动重启功能确保设备在发生故障后能够安全恢复
    - 通过频率抖动技术显著降低EMI干扰
    这些特性使VIPER16成为市场上高效且可靠的电源管理解决方案之一。

    应用案例和使用建议


    VIPER16广泛应用于以下场景:
    - 替换容性电源供应
    - 辅助电源供应(如家电)
    - 功率计量
    - LED驱动
    在实际使用过程中,应关注散热设计,特别是在高功率条件下。如果设计为非隔离拓扑结构,输出电压的反馈信号可以直接应用于FB引脚。此外,建议使用外部电阻器分压器来处理较高的输出电压。

    兼容性和支持


    VIPER16 提供了几种不同的封装选项,包括DIP-7和SO16窄体封装,支持管装和卷带包装。厂商提供了详尽的技术支持文档,帮助客户进行设计和调试。

    常见问题与解决方案


    用户可能会遇到的问题及其解决方案包括:
    - 问题:设备启动困难
    解决方案:检查输入电压是否在规定的范围内,确保连接正确。
    - 问题:输出电压不稳定
    解决方案:检查外部电路是否有问题,特别是输出端的电容器是否容量足够。
    - 问题:过热问题
    解决方案:增加散热措施,如增大散热片面积或改善空气流通。

    总结和推荐


    VIPER16是一款优秀的离线转换器,具备高度可靠性、出色的性能以及广泛的适用范围。对于需要稳定供电、高效能以及紧凑设计的应用场合,VIPER16是理想的选择。总体而言,我们强烈推荐使用VIPER16作为各类电源管理系统的核心组件。

VIPER16LDTR参数

参数
击穿电压 800V
隔离 -
输出电流 420mA
占空比 70%
故障保护 超温
最大输出电压 800V
拓扑 Buck,Buck-Boost,Flyback
开关频率 60KHz
最小输入电压 11.5V
功率 10W
最大输入电压 23.5V
内部开关 Yes
电压 - 电源(Vcc/Vdd) 11.5V~23.5V
最小输出电压 -
10mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
