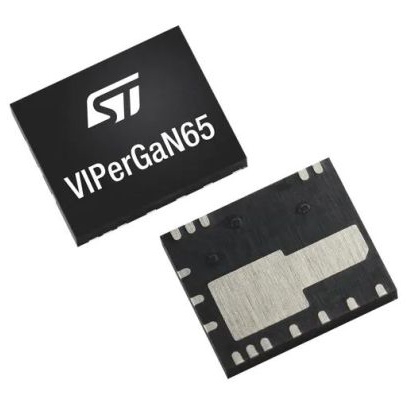

VIPERGAN65TR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 反激式控制器, 电压控制器, 16引脚
供应商型号: 2615500
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPERGAN65TR

VIPERGAN65TR概述

    VIPERGAN65 高压转换器:产品综述与技术详解

    1. 产品简介


    VIPERGAN65 是一款高压转换器,专为中功率准谐振零电压开关(ZVS)反激式转换器设计,适用于提供高达65W的输出功率。它集成了众多先进的功能,如准谐振模式、动态消隐时间、可调谷底同步延迟等功能,能够显著提高任何输入电压和负载条件下的效率。VIPERGAN65 非常适合用于电源适配器、快速电池充电器以及家用电器、工业设备和照明的辅助电源供应。

    2. 技术参数


    - 绝对最大额定值
    - 最大栅极-源极电压:650V
    - 最大漏-源极电压:650V(瞬时电压850V)
    - 最大驱动电压:12V
    - 最大壳体温度:150°C
    - 热阻(结点到外壳):1.5°C/W
    - 热阻(结点到环境):32°C/W
    - 典型输出功率
    - 在85-265VAC输入范围内,最大输出功率为65W
    - 在185-265VAC输入范围内,最大输出功率为85W
    - 保护特性
    - 输出过压保护(OVP)
    - 输入过压保护(iOVP)
    - 过载保护(OVP)
    - 输出整流器短路保护(OCPLEB)
    - 嵌入式热关断
    - 输入电压欠压/过压保护(BR)

    3. 产品特点和优势


    - 高效能
    VIPERGAN65 采用零电压开关(ZVS)技术和动态消隐时间及谷底同步延迟功能,能够在各种输入线和负载条件下保持高效率。
    - 先进电源管理
    VIPERGAN65 配备低静态电流,使其在待机状态下消耗的电能小于30mW,大大降低了能源浪费。
    - 广泛的保护特性
    设备具备多项保护功能,如过压保护、过载保护、输入欠压/过压保护等,有效提高了产品的安全性和可靠性。
    - 噪声抑制
    内置频率抖动技术有助于降低电磁干扰(EMI),确保系统稳定运行。

    4. 应用案例和使用建议


    VIPERGAN65 广泛应用于高效率电源适配器、快速电池充电器以及家用电器、工业设备和照明系统的辅助电源供应。为了充分发挥其性能,建议:
    - 严格控制输入电压范围:根据产品手册中的规格,确保输入电压稳定在85-265VAC之间,以避免因电压波动导致的性能下降。

    - 合理选择外部元件:例如,选择适当的电阻和电容,以确保各个引脚的功能正常,如BR引脚上的10nF电容,以及TB引脚上的电阻和电容,这些都能显著影响产品的性能。

    5. 兼容性和支持


    - 兼容性
    VIPERGAN65 能够与大多数常见的电源适配器和其他电源管理设备兼容。具体兼容性请参考官方技术支持文档。
    - 厂商支持
    如有任何技术问题或需要进一步的信息,请联系当地的 STMicroelectronics 销售办事处。

    6. 常见问题与解决方案


    - Q: 设备无法启动
    - A: 检查输入电压是否在规定范围内,并确认是否有足够的启动电流。必要时检查电源电路连接是否正确。
    - Q: 设备过热
    - A: 确保散热良好,并检查是否因长期满负荷运行导致过热。必要时增加散热措施或调整工作负载。

    7. 总结和推荐


    VIPERGAN65 高压转换器以其高效的功率转换能力和全面的保护特性,在电源管理领域表现出色。无论是用于高效率电源适配器还是其他需要高可靠性的应用场景,VIPERGAN65 都是一个值得信赖的选择。其优异的性价比和出色的性能使其在市场上具有很强的竞争力。强烈推荐给需要高性能电源管理解决方案的应用开发者和工程师。

VIPERGAN65TR参数

参数
占空比 50%
拓扑 Flyback,Secondary Side SR
输出电流 -
功率 65W
最大输出电压 -
内部开关 Yes
故障保护 UVLO,超温
最小输出电压 -
隔离 -
电压 - 电源(Vcc/Vdd) 9V~23V
击穿电压 650V
开关频率 -
最小输入电压 -
最大输入电压 -
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VIPERGAN65TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPERGAN65TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPERGAN65TR VIPERGAN65TR数据手册

VIPERGAN65TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
