VIPER26LDTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 11.5V~23.5V Flyback 60KHz 20W 1.5A 6V 11.5V 800V 23.5V Yes 超温 70% 800V SO-16 贴片安装,黏合安装
供应商型号: 31M-VIPER26LDTR
供应商: 云汉优选
标准整包数: 1

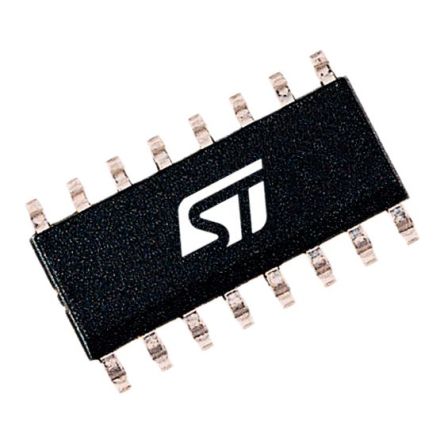

STMICROELECTRONICS AC-DC稳压器 VIPER26LDTR

VIPER26LDTR概述

    VIPER26 Fixed Frequency VIPerTM Plus Family: Comprehensive Guide

    1. 产品简介


    VIPER26是一款离线转换器,采用VIPerTM Plus系列设计,具有800V雪崩耐用的电源部分、PWM控制器及多种保护功能。它适用于各种应用领域,如家电辅助电源、功率计量、LED驱动器以及各类数字视频播放器的开关模式电源(SMPS)。

    2. 技术参数


    - 工作频率:L型为60kHz,H型为115kHz
    - 待机功耗:265VAC下<50mW
    - 电流限制:可通过外部电阻调整电流限值
    - 软启动功能:自动重启安全功能
    - 热关断功能:迟滞式热关断
    - 绝对最大额定值:漏极到源极电压最大为800V
    - 最大重复雪崩能量:5mJ
    - 最大重复雪崩电流:1.5A
    - 最大脉冲漏极电流:3A
    - 输出电压范围:11.5至23.5V
    - 启动阈值电压:12至14V
    - 钳位电压:23.5V
    - 开关频率:60kHz ±4kHz 或 115kHz ±8kHz

    3. 产品特点和优势


    - 抗浪涌能力:高达800V的雪崩耐受性,适合恶劣环境下的应用。
    - 低EMI:通过内部PWM调制功能,实现了电磁干扰(EMI)的有效抑制。
    - 高效率:具有高效的电源管理和调节功能,确保在低功耗状态下仍能高效运行。
    - 易于使用:提供软启动和安全自恢复功能,方便用户使用。
    - 高可靠性:通过多项保护机制,如电流限制、过载和短路自动重启等,确保设备的稳定性和安全性。

    4. 应用案例和使用建议


    VIPER26可应用于多种场合,如家电辅助电源、功率计量和LED驱动器。以下是几个具体的应用案例及其使用建议:
    - 家用电器辅助电源:适用于微波炉、冰箱等需要稳定电源供应的小家电。建议根据负载情况合理选择型号,以达到最佳效果。
    - LED驱动器:用于室内和室外照明系统,特别是路灯和商业标识灯。需注意确保散热良好,避免温度过高影响寿命。
    - 数字视频播放器的SMPS:可用于DVD播放器和机顶盒等消费电子产品。建议优化电路布局,减少电磁干扰。

    5. 兼容性和支持


    VIPER26具有良好的兼容性,可以与其他主流电子元器件一起使用。制造商提供详细的文档和支持,以帮助用户更好地理解和使用该产品。此外,还可提供定制化的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:无法启动
    - 解决方法:检查输入电压是否在正常范围内,确认连接正确且无松动。

    - 问题2:功耗高
    - 解决方法:检查是否存在额外的负载或损坏的组件,重新校准电流限制。
    - 问题3:过热
    - 解决方法:检查散热装置是否有效,确保周围空气流通良好。

    7. 总结和推荐


    VIPER26凭借其优秀的性能和可靠的功能,是目前市场上极具竞争力的产品之一。无论是家用电器还是商业设备,它都能发挥出色的表现。如果你需要一个高性能且可靠的离线转换器,VIPER26无疑是一个值得考虑的选择。
    综上所述,VIPER26具备优秀的性能和广泛的适用范围,特别适合在恶劣环境下工作的电子设备。因此,我们强烈推荐使用VIPER26作为你的电子设备的核心电源模块。

VIPER26LDTR参数

参数
隔离 -
最大输入电压 23.5V
占空比 70%
最小输出电压 6V
内部开关 Yes
最小输入电压 11.5V
开关频率 60KHz
拓扑 Flyback
功率 20W
故障保护 超温
最大输出电压 800V
电压 - 电源(Vcc/Vdd) 11.5V~23.5V
输出电流 1.5A
击穿电压 800V
10mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VIPER26LDTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER26LDTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER26LDTR VIPER26LDTR数据手册

VIPER26LDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
