HVLED001BY

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost) 18V 18V No SSOP-10 导线安装,贴片安装
供应商型号: M-HVLED001BY
供应商: Future
标准整包数: 1

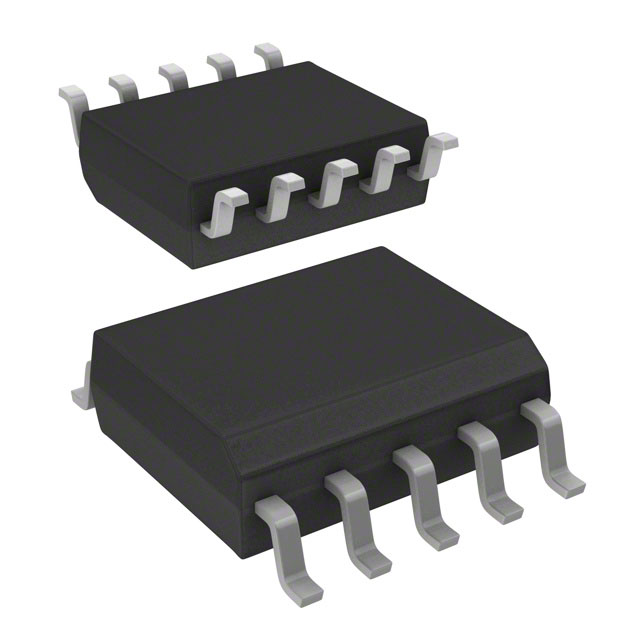

STMICROELECTRONICS AC-DC稳压器 HVLED001BY

HVLED001BY概述


    产品简介


    HVLED001B 高功率因数反激控制器
    HVLED001B 是一款高集成度的峰值电流模式控制器,主要用于控制高功率因数(HPF)反激转换器或升压降压转换器。它还适用于多种其他拓扑结构,如降压、升压及SEPIC拓扑。HVLED001B 具备原边侧电压调节功能和次级侧光耦反馈控制功能,确保在空载条件下具备极低的待机功耗。
    主要功能:
    - 原边侧电压调节
    - 次级侧光耦反馈控制
    - 极低的待机功耗
    - 程序可调的频率折返
    - 输入电压检测功能
    - 智能自动恢复定时器(ART)
    - 兼容PWM调光
    应用领域:
    - 单级LED驱动器,具有高功率因数
    - 两级LED驱动器
    - 其他需要高效率、稳定输出的应用

    技术参数


    绝对最大额定值:
    - HVSU击穿电压:800V
    - CS输入电压:-0.3V至7V
    - ZCD输入电压:-7V至7V
    - FB输入电压:-0.3V至3.6V
    - VCC最大输入电压:-18V
    - TOFF最大输入电压:-0.3V至7V
    热数据:
    - 结点到环境的热阻:120°C/W
    - 工作温度范围:-40°C至125°C
    - 存储温度范围:-55°C至150°C
    推荐操作条件:
    - VCC供电电压:18V
    - HVSU操作电压:0V至480V(线性度在480V至Vsurge间不保证)
    - FB引脚调节电压范围:1.085V至2.8V
    - CS引脚操作电压:0V至CS lim
    - ZCD引脚操作电压:自限至3.3V(源电流<1mA)

    产品特点和优势


    独特功能和优势:
    - 高功率因数(HPF)和低THD:在全电压范围内保持高功率因数并减少谐波失真。
    - 快速启动和低待机功耗:内置高电压启动单元,启动速度快且在无负载条件下待机功耗极低。
    - 智能自动恢复定时器(ART):在异常情况后自动恢复运行,保证系统可靠性。
    - 兼容多种调光方式:支持0-10V和PWM调光。
    市场竞争力:
    HVLED001B 在单级和两级LED驱动器设计中表现出色,特别是在需要高效率、低损耗和稳定输出的应用场景中,例如家庭照明、商业照明和工业照明。其紧凑的设计和高可靠性使其在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例:
    HVLED001B 可用于各类LED驱动器,包括单级和两级LED驱动器,以实现高功率因数和低谐波失真。具体应用案例可以参考典型应用电路图,如图2所示的原边侧调节应用,和图3所示的次级侧调节应用。
    使用建议:
    1. 正确连接光耦:确保光耦连接到HVLED001B的OPTO引脚,并根据应用需求选择合适的补偿网络连接到FB引脚。
    2. 合理设置启动电压:通过调整辅助绕组的电压设置合理的启动电压,以避免在启动时由于输入电压波动引起的误触发。
    3. 监控输入电压:通过连接到HVSU引脚,确保在异常输入电压条件下及时保护系统,防止因过电压而损坏系统。
    4. 选择合适组件:确保所有外部组件(如电容、电阻等)符合电气数据表中的规格要求,以保证系统的可靠性和稳定性。

    兼容性和支持


    兼容性:
    HVLED001B 支持广泛的输入电压范围和多种拓扑结构,易于与其他电子元器件集成。对于不同的应用,可以选择适当的外围组件来满足特定的需求。
    厂商支持:
    STMicroelectronics 提供详尽的技术支持和售后服务,包括详细的使用手册和技术文档,以及在线技术支持平台。如有任何问题,可通过官方网站获取最新资料和联系技术支持团队。

    常见问题与解决方案


    常见问题:
    1. 启动困难: 启动时VCC电压未能达到启动阈值。
    2. 过流保护激活: 运行过程中出现过流保护,系统停机。
    3. 输出电压不稳定: 输出电压波动大,无法稳定在设定值。
    解决方案:
    1. 检查启动电路:确保所有启动相关组件(如电阻、电容)正常工作,并检查启动电压是否符合要求。
    2. 调整感测电阻:调整感测电阻以优化电流采样,从而避免过流保护误触发。
    3. 优化补偿网络:选择合适的补偿网络连接到FB引脚,确保输出电压的稳定性和精确度。

    总结和推荐


    综合评估:
    HVLED001B 集成了一系列先进的功能,旨在提供高效、可靠的电源管理解决方案。其独特的高功率因数调节能力、极低的待机功耗和智能保护机制使其成为LED驱动器及其他需要高效率、稳定输出的应用的理想选择。
    推荐使用:
    综上所述,HVLED001B 是一款性能卓越、应用广泛的电子元器件,特别适合需要高功率因数和稳定输出的场景。推荐在LED驱动器和其他电力电子应用中广泛使用。
    通过详细的产品特性和技术支持,HVLED001B 不仅能够提高系统的效率和可靠性,还能为最终用户提供一个稳定且高效的电源解决方案。

HVLED001BY参数

参数
最小输出电压 -
电压 - 电源(Vcc/Vdd) -
最小输入电压 18V
输出电流 -
功率 -
隔离 -
开关频率 -
内部开关 No
最大输出电压 -
最大输入电压 18V
拓扑 Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost)
故障保护 -
击穿电压 -
占空比 -
通用封装 SSOP-10
安装方式 导线安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

HVLED001BY厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HVLED001BY数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS HVLED001BY HVLED001BY数据手册
