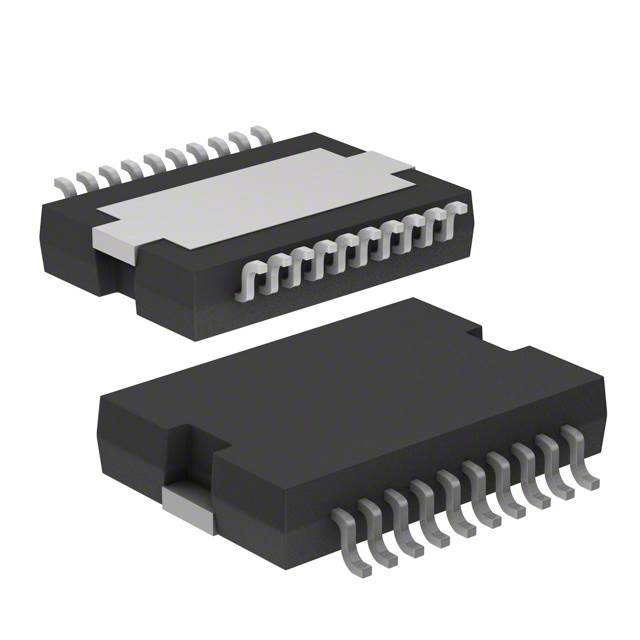

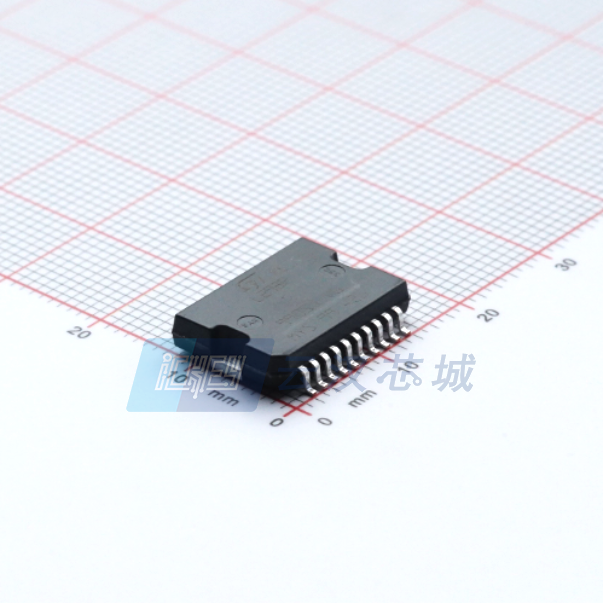

L298P013TR

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 直流有刷电机驱动芯片, 双全桥接输出, PowerSO封装
供应商型号: 31M-L298P013TR
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 电机驱动器 L298P013TR

L298P013TR概述

    L298双全桥驱动器技术手册

    产品简介


    L298是一款由STMicroelectronics设计制造的集成单片机,提供15引脚Multiwatt和PowerSO20封装。它是一款高电压、高电流双全桥驱动器,专为标准TTL逻辑电平设计,可以驱动感性负载,如继电器、螺线管、直流电机和步进电机。产品具有两个使能输入端口,可以独立于输入信号控制器件的开启或关闭状态。此外,芯片还提供了一个额外的供电输入端口,以便逻辑部分在较低电压下运行。

    技术参数


    - 供电电压范围:高达46V
    - 总直流电流:高达4A
    - 低饱和电压
    - 过温保护
    - 逻辑“0”输入电压:最高可达1.5V(高噪声抑制)

    产品特点和优势


    1. 高电压和高电流:能够处理高达46V的供电电压和高达4A的直流电流。
    2. 低饱和电压:减少了功耗,提高了效率。
    3. 过温保护:内置的温度保护机制确保设备在高温环境下安全运行。
    4. 高噪声抑制能力:能够在较高噪声环境下稳定工作。
    5. 逻辑兼容性:支持标准TTL逻辑电平输入。

    应用案例和使用建议


    - 双向直流电机控制:适用于需要正反转的直流电机控制场景。
    - 步进电机控制:可用于控制步进电机,且需要对电流进行精确控制。
    - 过流保护:通过检测输出电流来实现过流保护功能。
    使用建议:
    - 在VS和VSS之间放置一个非感性电容(通常为100nF),以减少电源干扰。
    - 将感测电阻接地,并使其靠近负极,确保测量准确性。
    - 确保每个输入信号源与IC的连接路径尽可能短,以减少信号传输延迟。
    - 启动和关闭操作时,需将使能输入端置为低电平状态。

    兼容性和支持


    L298可与各种标准TTL逻辑电平兼容,支持多种感性负载,如继电器、螺线管、直流电机和步进电机。厂商提供了详尽的技术文档和应用指南,以帮助用户正确安装和使用产品。

    常见问题与解决方案


    1. Q: 如何设置输入以实现电机的正反转?
    - A: 通过设置C和D的状态来实现,具体如下:
    - C=H, D=L: 正转
    - C=L, D=H: 反转
    - C=D: 快速停止
    - C=X, D=X: 自由旋转
    2. Q: 当负载电流超过2A时如何处理?
    - A: 可以选择并联配置,以增加电流承载能力。
    3. Q: 如何防止过热?
    - A: 通过外部散热装置或者散热片提高热导率,同时注意不要超过绝对最大额定值。

    总结和推荐


    综上所述,L298是一款功能强大且性能稳定的双全桥驱动器,广泛应用于工业自动化、机器人技术和家用电器等领域。其高电压、高电流的特性,使得它在驱动大型感性负载时表现尤为出色。总体而言,推荐此款产品给需要高效、可靠感性负载驱动解决方案的应用场景。

L298P013TR参数

参数
功率 -
最大工作供电电压 7V
电机类型 - AC,DC -
电机类型 步进电机
功能 -
拓扑 半桥(4)
工艺 Bipolar
接口类型 Logic
额定电流 -
最小工作供电电压 4.5V
电压 - 负载 4.8V~46V
16mm(Max)
11.1mm(Max)
3.3mm(Max)
通用封装 SOIC-20(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
