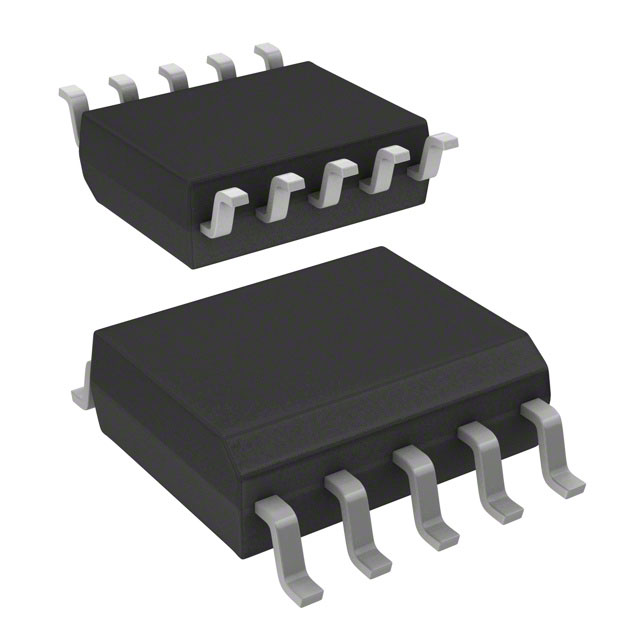

VIPER122LSTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 10引脚A/D转换器, 表面贴装安装, SSOP10封装
供应商型号: 30C-VIPER122LSTR SSOP-10
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER122LSTR

VIPER122LSTR概述

    VIPER122 高压转换器:技术手册概览

    产品简介


    VIPER122 是一款高性能的高压转换器,它结合了一个 730V 的坚固型功率 MOSFET 和脉宽调制(PWM)控制电路。该产品适用于家用电器、消费电子产品、工业设备和照明等多个领域,尤其适合作为辅助开关电源(SMPS)使用。

    技术参数


    以下是 VIPER122 的关键技术和性能参数:
    - 输出电压:内部参考电压为 3.3V
    - 启动电流:在 VDRN=100V,VCC=4V 条件下,启动充电电流为 -0.6 至 -1.8mA
    - 最大漏源电压:730V
    - 最大脉冲漏极电流:2A
    - 供电电压范围:11.5V 至 23.5V
    - 钳位电压:23.5V
    - 工作温度范围:-40°C 至 150°C
    - 无负载输入功率:在 230VAC 时为 40mW
    - 频率调节:具备频率抖动功能以减少电磁干扰(EMI)
    - 短路保护:自动重启,延迟时间为 1 秒
    - 热关断:触发阈值为 150°C 至 160°C,滞后值为 30°C

    产品特点和优势


    VIPER122 集成的高电压 MOSFET 具备强大的耐用性,可在高达 730V 的条件下运行。它的低功耗设计(尤其是在轻负载情况下)使它成为节能的理想选择。另外,VIPER122 还具备频率抖动和热关断功能,能有效降低电磁干扰并保护器件免受过热损害。

    应用案例和使用建议


    VIPER122 在非隔离式飞控逆变器、原边侧飞控逆变器、隔离式飞控逆变器以及降压转换器等多种拓扑结构中都有广泛应用。为了实现最佳性能,建议在设计时充分考虑热管理措施,比如合理规划 PCB 布局来提高散热效果。

    兼容性和支持


    VIPER122 支持多种应用电路配置,包括电阻分压器和光耦合器反馈环路。制造商提供了详细的安装指南和应用电路图,有助于用户快速上手。

    常见问题与解决方案


    - 问题:无负载情况下输入功率过高
    解决方案:检查外部电容器是否正确连接以及是否有任何短路情况。
    - 问题:热关断频繁触发
    解决方案:改善散热条件,例如增加散热片面积或使用高效散热材料。
    - 问题:开机时无法正常工作
    解决方案:确认启动电流是否满足要求,检查外围电路的连接。

    总结和推荐


    综上所述,VIPER122 高压转换器凭借其卓越的性能、稳定的工作特性和广泛的适用范围,在各种应用场景中表现出色。无论是用于家用电器还是工业设备,这款产品都具有很高的性价比,强烈推荐使用。

VIPER122LSTR参数

参数
击穿电压 730V
最小输出电压 0→ 730 v
拓扑 Buck,Buck-Boost,Flyback
输出电流 1.5A
占空比 80%
故障保护 短路
电压 - 电源(Vcc/Vdd) 11.5V~23.5V
最大输入电压 23.5V
最小输入电压 11.5V
功率 11W
隔离 -
内部开关 Yes
最大输出电压 0V~730V
开关频率 60KHz
长*宽*高 6.2mm*6.2mm*1.1mm
通用封装 SSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VIPER122LSTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER122LSTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER122LSTR VIPER122LSTR数据手册

VIPER122LSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
