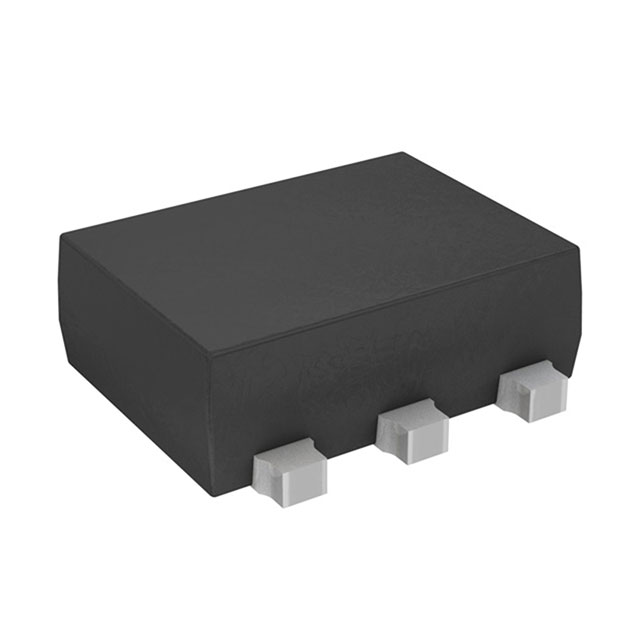

USBLC6-2P6

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 单向TVS 二极管阵列, 最大钳位电压 17V, 贴片安装, SOT-666封装, 最小击穿电压 6V
供应商型号: 31M-USBLC6-2P6
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS TVS二极管/ESD抑制器 USBLC6-2P6

USBLC6-2P6概述


    产品简介


    USBLC6-2SC6 和 USBLC6-2P6 是专为高速接口(如USB 2.0、以太网链路和视频线路)的静电放电保护设计的单片专用设备。这些设备通过优化信号完整性和速度,确保在各种高动态范围应用中能够提供高水平的信号传输效率和保护敏感芯片免受严格规定下的静电放电冲击。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰脉冲电压 | 15/25 | kV |
    | 存储温度范围 | -55 to +150 | °C |
    | 工作结温范围 | -40 to +150 | °C |
    | 最大引线焊接温度 | 260 | °C |
    | 泄漏电流(VRM=5.25V) | 10 | nA |
    | 击穿电压 | 6 | V |
    | 正向电压(IF=10mA) | 1.1 | V |
    | 夹电压(IPP=1A, 8/20μs) | 12 | V |
    | 夹电压(IPP=5A, 8/20μs) | 17 | V |
    | 线对地电容 | 2.5~3.5 | pF |
    | 线对线电容 | 1.2~1.7 | pF |

    产品特点和优势


    - 低电容: 电容小于3.5 pF,保证信号完整性和速度。
    - 低泄漏电流: 150 nA,延长电池驱动设备的工作时间。
    - 小尺寸: SOT-666和SOT23-6L封装,分别占用最大2.9 mm²和9 mm²的PCB面积。
    - 增强的ESD保护: 符合IEC 61000-4-2标准,能在接触放电下达到4级保护水平。
    - 可靠的单片集成: 高可靠性。
    - 快速响应时间: 快速应对瞬态变化。
    - 符合USB 2.0要求: 保持D+和D-信号平衡。
    - 兼容多种标准: 包括USB 1.1、USB 2.0、以太网10/100 Mb/s和SIM卡保护。

    应用案例和使用建议


    应用案例
    - USB 2.0端口: 高达480 Mb/s的高速传输。
    - 以太网端口: 支持10/100 Mb/s的数据传输。
    - SIM卡保护: 确保SIM卡通信的安全性。
    - 视频线路保护: 保障视频传输的质量。
    使用建议
    - 布局优化: 短的走线可以显著减少过电压现象。因此,保护设备应当尽可能靠近干扰源(通常是连接器)放置。
    - 寄生效应: 尽量减小寄生电感的影响,这需要合理的布局和走线规划。

    兼容性和支持


    - 兼容性: USBLC6-2系列产品适用于多种接口标准,包括USB 1.1、USB 2.0、以太网等。
    - 支持: 用户可以通过联系当地的STMicroelectronics销售办公室获取技术支持和帮助。

    常见问题与解决方案


    1. Q: 为什么我的设备在高温环境下运行不稳定?
    - A: 检查并优化电路板布局,避免不必要的寄生电感影响。建议将保护设备尽可能接近连接器位置。
    2. Q: 设备工作时存在电磁干扰怎么办?
    - A: 确保良好的接地和屏蔽,合理设计信号线的长度和走向,避免产生不必要的电磁耦合。
    3. Q: 如何提高USB 2.0端口的信号完整性?
    - A: 确保使用USBLC6-2保护设备,其低电容特性有助于保持信号完整性和传输速度。

    总结和推荐


    USBLC6-2SC6 和 USBLC6-2P6 是一款在信号保护方面表现出色的产品,具有非常低的电容和泄漏电流,能有效保护高速接口免受静电放电损害。产品的小尺寸和多种封装方式使其在多个应用领域内具有较高的灵活性和可靠性。因此,强烈推荐给需要在高速数据传输和信号保护方面有较高要求的应用场景中使用。

USBLC6-2P6参数

参数
峰值脉冲功率 -
极性 单向
工作电压 5.25V
箝位电压 17V
击穿电压 6V
峰值脉冲电流 5A
1.7mm(Max)
SOT-563,SOT-666
600μm(Max)
通用封装 SOT-563,SOT-666
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
