ESDA5-1BF4

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 5V 双向 110W 10A 11V 5.8V 0201 贴片安装 600μm(长度)
供应商型号: 10B-3132455-4
供应商: 国内现货
标准整包数: 5

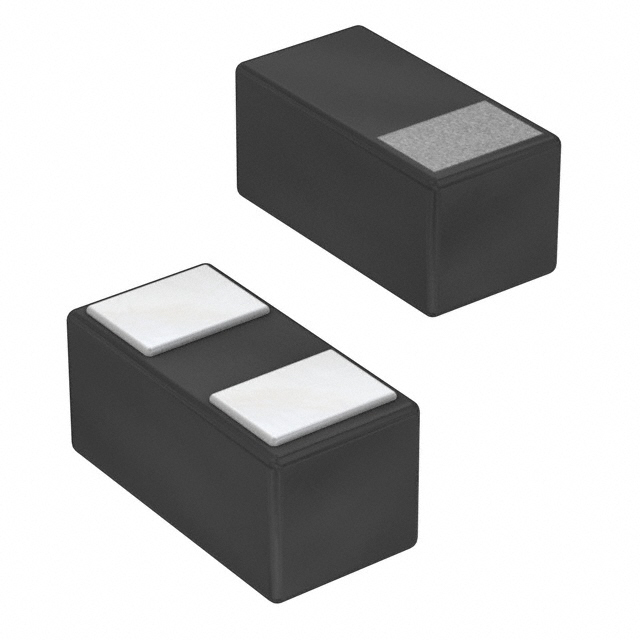

STMICROELECTRONICS TVS二极管/ESD抑制器 ESDA5-1BF4

ESDA5-1BF4概述


    产品简介


    ESDA5-1BF4是一款单线双向瞬态电压抑制(TVS)二极管,专为电子设备中的数据线或I/O端口提供静电放电(ESD)保护而设计。其低寄生电容和节省空间的特点使其特别适合应用于智能手机、平板电脑、便携式多媒体设备等对尺寸和性能有高要求的产品中。

    技术参数


    - 低钳位电压:11 V(IEC 61000-4-2 接触放电 8 kV,30 ns)
    - 双向设备:适用于双向保护需求
    - 低漏电流:典型值为100 nA(VRM = 5 V)
    - 封装类型:0201 封装,超小板载面积仅 0.18 mm²
    - 环境标准:符合 IEC 61000-4-2 空气放电 ±15 kV 和接触放电 ±8 kV 的标准
    - 温度范围:工作温度 -40°C 至 +150°C;存储温度 -65°C 至 +150°C
    - 峰值脉冲电流(8/20 µs):10 A
    - 峰值脉冲功率(8/20 µs):110 W
    - 最大引脚焊接温度:260°C(持续10秒)

    产品特点和优势


    - 低钳位电压:能够有效限制瞬态电压峰值,保护敏感电子设备免受ESD损害。
    - 双向保护:适用于数据线和其他I/O端口的双向保护需求。
    - 超小封装:0201 封装,仅 0.18 mm² 的板载面积,特别适合空间受限的应用场合。
    - 低漏电流:降低功耗,提高系统整体可靠性。
    - 环保合规:采用ECOPACK®2包装,满足环境标准。

    应用案例和使用建议


    应用案例
    ESDA5-1BF4 广泛应用于各种消费电子产品中,如智能手机、平板电脑、便携式多媒体设备及配件、数字相机和摄像机、通信和高度集成系统。例如,在智能手机中,它可保护USB接口免受静电放电影响,确保数据传输稳定可靠。
    使用建议
    - PCB布局:建议使用封闭通孔而不是开孔,以控制焊膏量。对称布局有助于防止因不对称焊膏分布导致的倾斜现象。
    - 贴片工艺:使用精度较高的放置工具,建议使用卤素自由焊膏并采用“无清洗”焊膏。
    - 回流焊:根据制造商提供的回流焊曲线进行操作,避免组件移动。注意降低炉内气流速度,减少组件位移风险。

    兼容性和支持


    - 兼容性:ESDA5-1BF4 可以与大多数现代电子设备和电路板系统兼容,适用于不同品牌和型号的手机、平板电脑等。
    - 技术支持:ST公司提供了详细的安装指南和焊接工艺指导,确保用户可以顺利完成装配过程。

    常见问题与解决方案


    1. 问:如何确定合适的封装尺寸?
    - 答:选择0201 封装,其超小的面积特别适用于需要高集成度的应用场合。
    2. 问:如果在焊接过程中发现引脚短路怎么办?
    - 答:减少放置力,避免过多焊膏溢出导致短路。必要时重新清洁和重新焊接。
    3. 问:如何正确标识元件方向?
    - 答:仅使用1号引脚标记来确定放置位置,不应依赖其他任何标记。

    总结和推荐


    综上所述,ESDA5-1BF4是一款高性能的瞬态电压抑制二极管,具有低钳位电压、低漏电流、超小封装等特点,非常适合用于各类消费电子产品中。通过遵循制造商提供的安装指南和焊接建议,用户可以最大限度地发挥其性能,提升设备的整体稳定性。因此,强烈推荐在需要ESD保护的应用场合中使用此产品。

ESDA5-1BF4参数

参数
峰值脉冲电流 10A
峰值脉冲功率 110W
极性 双向
工作电压 5V
箝位电压 11V
击穿电压 5.8V
长*宽*高 600μm(长度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESDA5-1BF4厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ESDA5-1BF4数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS ESDA5-1BF4 ESDA5-1BF4数据手册

ESDA5-1BF4封装设计

查看详情并下载
Symbol
Footprint
3D Model
