ESDA051-1JY

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 单向TVS二极管, 最大钳位电压 12.8V, 贴片安装, SOD323封装, 最小击穿电压 6.2V
供应商型号: MMU-ESDA051-1JY-ER5GM8-5QE26I
供应商: 海外现货
标准整包数: 1

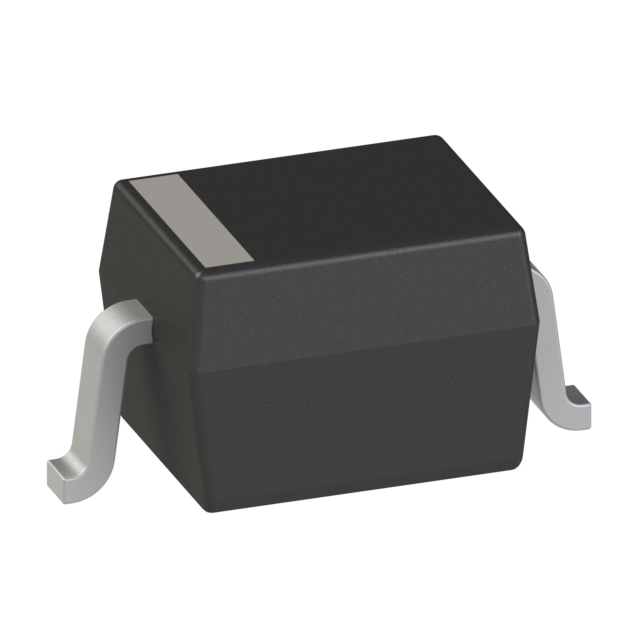

STMICROELECTRONICS TVS二极管/ESD抑制器 ESDA051-1JY

ESDA051-1JY概述


    产品简介


    ESDA051-1JY 是一款专为汽车应用设计的单向瞬态电压抑制二极管(TVS)。 该产品主要用于保护电子电路免受静电放电(ESD)瞬态和过压浪涌(EOS)的影响,适用于内燃机车辆(ICE)、电动汽车(EV)及混合动力电动车辆(HEV)中的各种电子组件,例如电动自行车、汽车和公交车等。它采用了SOD323封装形式,具有AEC-Q101认证,符合ISO 10605和IEC 61000-4-2标准的要求,以确保在严苛环境下的稳定性和可靠性。

    技术参数


    - 绝对最大额定值:
    - 峰值脉冲电压:30kV(接触放电/空气放电)
    - 峰值脉冲电流:20A(8/20µs)
    - 工作结温范围:-55°C 到 +150°C
    - 存储温度范围:-55°C 到 +150°C
    - 最大引脚焊接温度(持续10秒):260°C
    - 电气特性:
    - IRM at VRM:3 μA 至 5 μA
    - VBR at 1 mA:6.2 V 至 6.8 V
    - VF at 10 mA:0.78 V 至 0.9 V
    - 额定峰值功率损耗:12.8 W
    - 反向漏电流:0.3 nA
    - 正向电压降:0.9 V

    产品特点和优势


    - 高可靠性:通过ISO 10605和IEC 61000-4-2标准认证,峰值脉冲电压高达30kV,适用于各种恶劣环境条件。
    - 环保设计:符合ECOPACK2标准,环保且无铅。
    - 广泛应用:广泛应用于汽车电子系统,确保设备的稳健性和长久使用寿命。
    - 高性能:低钳位电压提供高效的瞬态保护。

    应用案例和使用建议


    应用案例
    ESDA051-1JY 主要用于保护电动车和混动车中的敏感电子元件,如电机控制器、电池管理系统等。这些系统对电磁干扰和瞬态电压非常敏感,需要有效的保护措施来避免损坏。
    使用建议
    - 在安装时,建议选择合适的印刷电路板布局和走线,以减少寄生效应。
    - 确保焊接温度和时间符合制造商的推荐参数,防止因高温导致的器件损坏。
    - 由于ESDA051-1JY具有较强的抗浪涌能力,可以考虑在其前端增加滤波器来进一步提高系统的稳定性。

    兼容性和支持


    - 兼容性:ESDA051-1JY 可以与其他常见的汽车级电子元器件和模块兼容,无需额外的适配措施。
    - 支持:STMicroelectronics 提供全面的技术支持和售后服务,用户可以通过本地销售办事处获取更多信息。

    常见问题与解决方案


    - 问题: 设备在某些条件下无法正常启动。
    - 解决办法: 检查是否由于静电放电导致内部电路受损,如果怀疑是这种情况,可以更换新的ESDA051-1JY。
    - 问题: 反向漏电流异常增大。
    - 解决办法: 检查焊接工艺是否正确,确保焊接温度和时间符合规范。
    - 问题: 设备在极端温度下表现不稳定。
    - 解决办法: 确保安装位置远离热源,并采取散热措施。

    总结和推荐


    综上所述,ESDA051-1JY 是一款优秀的瞬态电压抑制二极管,具备高可靠性和广泛的应用范围。其出色的性能和环保设计使其成为汽车电子系统的理想选择。对于需要强大瞬态电压保护的应用场景,强烈推荐使用 ESDA051-1JY。

ESDA051-1JY参数

参数
工作电压 5V
箝位电压 12.8V
击穿电压 6.2V
峰值脉冲电流 20A
峰值脉冲功率 -
极性 -
SC-76,SOD-323
通用封装 SC-76,SOD-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESDA051-1JY厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ESDA051-1JY数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS ESDA051-1JY ESDA051-1JY数据手册

ESDA051-1JY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0448 ¥ 0.3796
9000+ $ 0.0387 ¥ 0.3275
30000+ $ 0.038 ¥ 0.322
75000+ $ 0.0314 ¥ 0.2662
150000+ $ 0.031 ¥ 0.2625
库存: 18000
起订量: 6984 增量: 1
交货地:
最小起订量为:6000
合计: ¥ 2277.6
