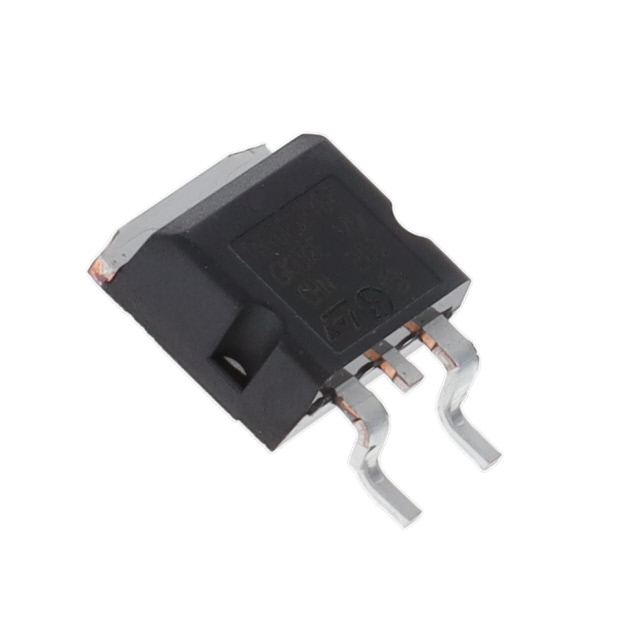

LDP01-82AY

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 70V 单向 35A 113V 77.8V D2PAK,TO-263-3,TO-263AB 贴片安装
供应商型号: Q-LDP01-82AY
供应商: 期货订购
标准整包数: 1000
STMICROELECTRONICS TVS二极管/ESD抑制器 LDP01-82AY

LDP01-82AY概述


    产品简介


    LDP01-xxAY系列TVS二极管 是一款专为汽车应用设计的瞬态电压抑制器(Transient Voltage Suppressor),主要用于负载突降保护。该系列二极管广泛应用于汽车电子设备中,以确保敏感电路免受各种浪涌电流的影响。例如,它能够有效地防护符合ISO 7637-2和ISO 16750标准的电涌。

    技术参数


    - 击穿电压范围:从22V到70V
    - 漏电流:在25°C时小于1μA
    - 工作温度范围:最高工作温度可达175°C
    - 热阻:结至外壳热阻Rth(j-c)为0.24°C/W(D²PAK封装)
    - 最大存储温度范围:-65°C至+175°C
    - 最大焊接温度:在10秒内不超过260°C
    - 高脉冲功率能力:在最高工作温度下表现出高脉冲功率能力

    产品特点和优势


    - 低漏电流:在25°C时漏电流小于1μA,保证长期稳定性。
    - 高温适应性:最高工作温度达175°C,适合高温环境下使用。
    - 高可靠性:采用平面技术制造,符合AEC-Q101标准,可靠性高。
    - 环保:符合ROHS和Halogen Free标准。
    - UL认证材料:树脂材料达到UL 94 V0等级。
    - 多种型号选择:提供从26V到82V的多种型号选择,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    LDP01-xxAY系列产品常用于汽车电源系统中,尤其是在负载突降的情况下保护电路。比如在启动发电机时,电池突然卸载,导致电路电压急剧上升,此时TVS二极管能够快速响应,吸收多余的电压,从而保护其他敏感组件不受损坏。
    使用建议
    - 在设计电路时,应根据具体的应用场景选择合适的击穿电压范围,避免过高的击穿电压导致不必要的功耗。
    - 考虑到高温环境下的工作条件,建议选用具有较高耐温等级的产品。
    - 对于复杂电路系统,建议进行完整的电路模拟和测试,确保产品能够可靠地发挥作用。

    兼容性和支持


    - 兼容性:LDP01-xxAY系列采用D²PAK封装,易于与其他标准汽车电子模块集成。
    - 厂商支持:ST公司提供详细的技术文档和支持,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - Q1: 如何选择合适的型号?
    - A1: 根据电路的工作电压范围选择合适的击穿电压。通常情况下,选择略高于电路正常工作电压的型号即可。

    - Q2: 高温环境下使用会有哪些影响?
    - A2: 在高温环境下使用需要考虑产品的工作温度上限,选择适合的工作温度范围。高温可能会影响漏电流和其他电气特性,需谨慎使用。

    总结和推荐


    LDP01-xxAY系列TVS二极管 在汽车电源保护领域表现出色,其独特的技术和设计使其成为市场上同类产品的佼佼者。无论是对于高温环境下的稳定性和可靠性,还是对电路保护的高效性,该系列产品都展现出优异的表现。因此,我们强烈推荐在汽车电子设备设计和制造中使用这款产品。

LDP01-82AY参数

参数
峰值脉冲功率 -
极性 单向
工作电压 70V
箝位电压 113V
击穿电压 77.8V
峰值脉冲电流 35A
10.4mm(Max)
TO-263-3,D²Pak (2 Leads + Tab),TO-263AB
4.6mm(Max)
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDP01-82AY厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LDP01-82AY数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS LDP01-82AY LDP01-82AY数据手册

LDP01-82AY封装设计

查看详情并下载
Symbol
Footprint
3D Model
