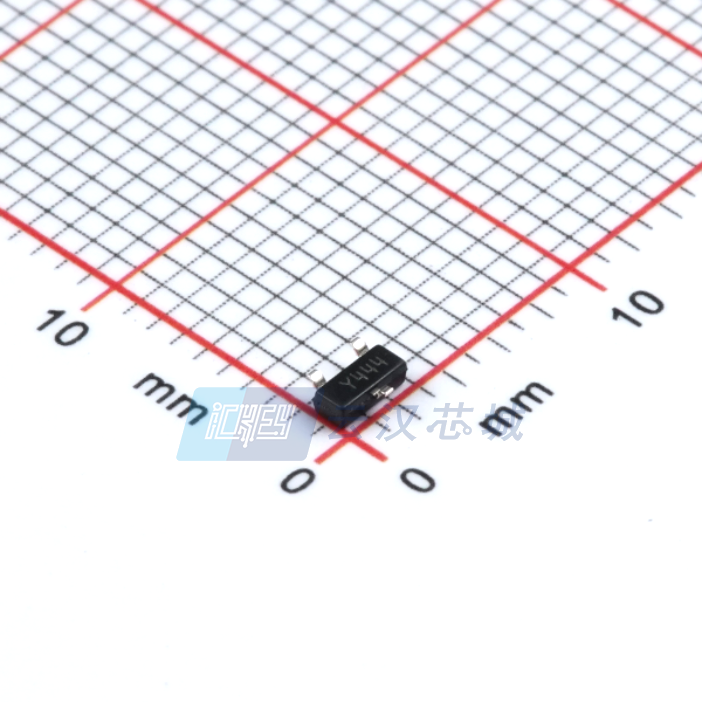

ESDCAN01-2BLY

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 双向TVS二极管, 最大钳位电压 40V, 贴片安装, SOT-23封装, 最小击穿电压 25V
供应商型号: 31M-ESDCAN01-2BLY
供应商: 云汉优选
标准整包数: 5
STMICROELECTRONICS TVS二极管/ESD抑制器 ESDCAN01-2BLY

ESDCAN01-2BLY概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品类型:本产品为ESDCAN系列双线瞬态电压抑制器(TVS),特别设计用于保护汽车CAN总线线路免受静电放电(ESD)的影响。
    主要功能:具有出色的ESD防护能力,提供双向保护,并能承受高达230瓦的脉冲功率。此外,低钳位电压和低漏电流也是其重要特性。
    应用领域:适用于汽车控制器区域网络(CAN)总线的电瞬态和ESD防护,符合大多数汽车接口标准,如CAN-FD、LIN、FlexRay、MOST、SENT和USB等。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +150°C |
    | 储存温度范围 | -55°C 至 +150°C |
    | 突波峰值电压 | 30 kV |
    | 突波峰值电流 | 5.5 A (ESDCAN24-2BLY) |
    | 二极管导通电压 | 25 V (ESDCAN01-2BLY), 27 V (ESDCAN24-2BLY), 27.5 V (ESDCAN04-2BLY), 38 V (ESDCAN06-2BLY) |
    | 钳位电压 | 25 V - 43 V |
    | 泄漏电流 | < 1 µA |

    3. 产品特点和优势


    - AEC-Q101认证:符合汽车电子可靠性测试标准。
    - 高性能ESD防护:提供双向保护,符合ISO 10605和ISO 7637-3等国际标准。
    - 低钳位电压和漏电流:有助于降低电路中的电压尖峰,提高系统稳定性。
    - 兼容环保要求:符合RoHS标准。

    4. 应用案例和使用建议


    - 汽车CAN总线防护:在汽车内部CAN总线中使用,确保数据传输的安全和稳定。
    - 多接口兼容性:适用于多种汽车通讯协议,如CAN-FD、LIN等,增强系统的适应性和可靠性。
    - 使用建议:在安装过程中确保正确的电路布局和电源管理,避免过压和过流的情况发生。建议在高温环境下使用时增加散热措施以确保最佳性能。

    5. 兼容性和支持


    - 封装类型:采用SOT23-3L封装,便于集成到现有的PCB设计中。
    - 配套资源:提供详细的封装机械数据、回流焊接曲线和订购信息,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:ESD防护能力不足
    - 解决方案:确认接线无误,检查产品是否正确安装,必要时重新评估ESD防护电路的设计。
    - 问题2:产品损坏
    - 解决方案:检查是否存在过压情况,确保供电电压在规定范围内,同时考虑使用熔断器或保险丝作为额外保护措施。


    7. 总结和推荐


    总体来看,这款ESDCAN系列产品提供了出色的ESD防护能力,符合多项行业标准,并具备优异的可靠性。适用于各种汽车应用中,尤其是需要高可靠性的场合。虽然价格相对较高,但考虑到其卓越的性能和广泛的适用性,仍然值得推荐给那些对产品品质有高要求的客户。对于任何希望提升汽车电子系统ESD防护能力的工程师和设计师来说,ESDCAN系列都是一个理想的选择。

ESDCAN01-2BLY参数

参数
极性 双向
工作电压 24V
箝位电压 40V
击穿电压 25V
峰值脉冲电流 5.5A
峰值脉冲功率 230W
长*宽*高 2.9mm(长度)
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
