首页  >  产品百科  >  HSP061-2M6

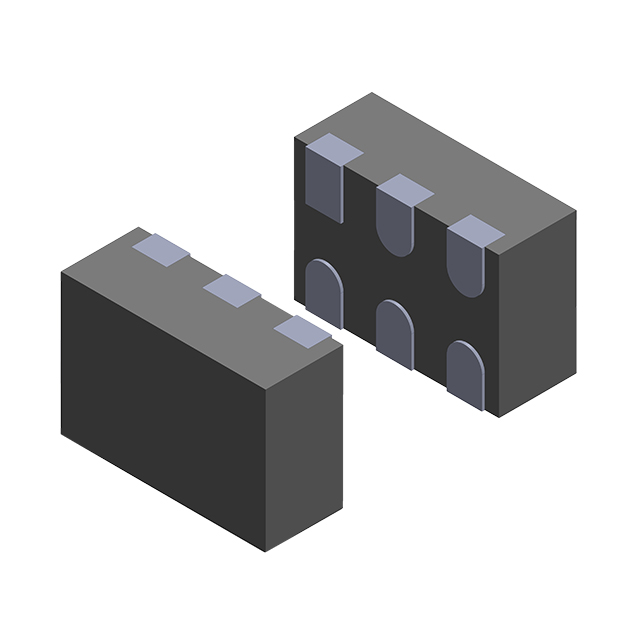

HSP061-2M6

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronicsESD 保护阵列, 最大钳位电压 18V, 贴片安装, μQFN封装, 最小击穿电压 6V
供应商型号: UA-HSP061-2M6
供应商: 海外现货
标准整包数: 3000
STMICROELECTRONICS TVS二极管/ESD抑制器 HSP061-2M6

HSP061-2M6概述

    HSP061-2 电子元器件技术手册

    1. 产品简介


    HSP061-2 是一款专为高速差分线保护设计的两通道ESD(静电放电)阵列,适用于子微米技术电路。该产品主要用于保护高速通信线路,如HDMI、Digital Video Interface(DVI)、DisplayPort、USB 3.0、Serial ATA、Ethernet 和 HMI 等。

    2. 技术参数


    - 信号完整性保持:通过流线型布线,保持信号的完整性。
    - 超大带宽:6 GHz。
    - 超低电容:0.6 pF。
    - 低漏电流:25°C时漏电流为100 nA。
    - 扩展的工作温度范围:-40°C至150°C。
    - 符合RoHS标准。


    3. 产品特点和优势


    - 高ESD稳健性:满足MIL-STD 883G Method 3015-7 Class 3B和IEC 61000-4-2标准,最高可承受15 kV空气放电和8 kV接触放电。
    - 适合高密度板:适用于各种高速信号传输需求。


    4. 应用案例和使用建议


    - 应用案例:用于保护HDMI、DVI、DisplayPort、USB 3.0、SATA、Ethernet和HMI等接口免受静电放电的影响。
    - 使用建议:为了确保信号完整性和减少干扰,建议使用具有高识别能力的贴片系统进行精确放置,并采用高分辨率工具进行底部光学控制,以提高放置精度。同时,使用“无清洗”助焊剂和细颗粒焊膏可以有效提升焊接质量。

    5. 兼容性和支持


    - 兼容性:该产品与多种高速通信接口兼容,可广泛应用于各种高速信号传输场景。
    - 厂商支持:STMicroelectronics提供文档、技术支持和相关培训,确保客户能够充分利用该产品的性能。

    6. 常见问题与解决方案


    - Q1: 如何判断焊点是否短路?
    - A1: 使用显微镜检查焊点是否有异常颜色或形态,或者使用电阻测试仪测量焊点之间的电阻值,以确认是否存在短路现象。
    - Q2: 如何避免焊点开路?
    - A2: 在焊接过程中确保焊膏量充足,且贴片压力适中,避免焊膏溢出或不足导致的开路现象。

    7. 总结和推荐


    HSP061-2 是一款高性能的ESD保护产品,具有高ESD稳健性、超低电容和适合高密度板等特点,非常适合于高速信号传输线路的保护。其强大的兼容性和广泛的适用性使其在市场上具备很强的竞争力。综上所述,我强烈推荐HSP061-2用于需要高性能ESD保护的应用场景。

HSP061-2M6参数

参数
箝位电压 18V(Typ)
击穿电压 6V
峰值脉冲电流 30A
峰值脉冲功率 400W
极性 双向
工作电压 3V
长*宽*高 1.45mm(长度)*570μm(高度)
通用封装 UFDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HSP061-2M6厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HSP061-2M6数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS HSP061-2M6 HSP061-2M6数据手册

HSP061-2M6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.115 ¥ 0.9637
6000+ $ 0.1123 ¥ 0.9407
9000+ $ 0.1068 ¥ 0.8946
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2891.1
