SC03301518

产品分类: 硅电容
厂牌: SKYWORKS SOLUTIONS
产品描述: ±20% 100V 33pF 贴片安装 460μm*460μm*150μm
供应商型号: RF-SC03301518
供应商: 海外现货
标准整包数: 1

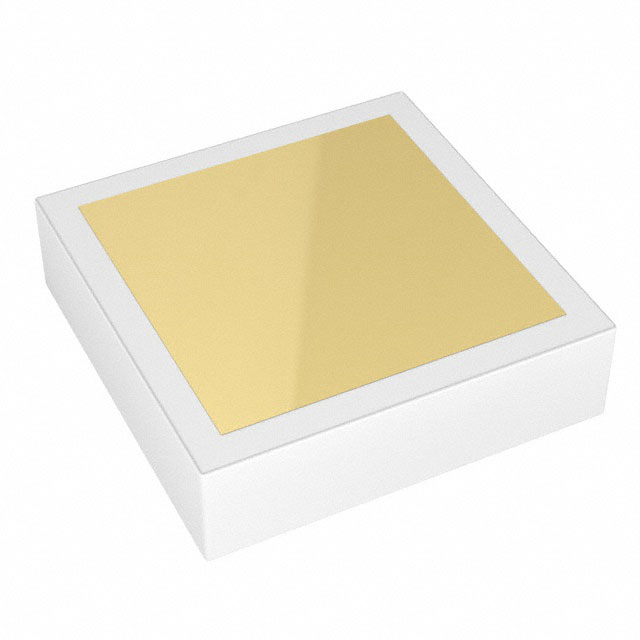

SKYWORKS SOLUTIONS 硅电容 SC03301518

SC03301518概述

    Skyworks SC Series: MIS Chip Capacitors



    产品简介



    Skyworks SC系列的金属绝缘体硅(MIS)芯片电容器是一种适用于多种高可靠性应用的电容器。这类电容器主要用于直流阻隔或射频旁路,是滤波器、振荡器和匹配网络中的固定电容调谐元件。SC系列电容器具有多种尺寸和电容值,适用于各种系统需求。


    技术参数



    以下是SC系列MIS芯片电容器的关键技术参数:
    - 电容范围: 0.8 pF至1000 pF,容差±20%
    - 温度系数: ≤50 ppm/°C
    - 工作温度: -65°C 至 +200°C
    - 击穿电压: 100 V
    - 绝缘电阻: >105 MΩ
    - 泄漏电流: <1 nA
    - 插入损耗: 在50Ω系统中通常为0.04 dB


    产品特点和优势



    - 可靠性高: 硅氧化物-氮化物介质层提供了高可靠性和低损耗。
    - 低损耗: 在50Ω系统中,插入损耗仅为0.04 dB,优于同类陶瓷电容器。
    - 宽温域操作: 可在极端环境下稳定工作,温度范围从-65°C到+200°C。
    - 稳定性好: 长期稳定性优异,适合高可靠性应用。
    - 易集成: 可以通过不同的封装方式(如扩展膜框架和瓦格包)适应高产量自动化装配。


    应用案例和使用建议



    SC系列MIS芯片电容器广泛应用于需要直流阻隔或射频旁路的系统,如滤波器、振荡器和匹配网络。它们还被用于单极双掷(SPDT)电路,例如图2所示的应用示例。对于需要高频工作的场合,SC系列电容器的优良频率响应特性使其成为首选。在实际应用中,选择合适的电容器需要考虑其工作频率和环境温度,确保满足具体应用的需求。


    兼容性和支持



    SC系列MIS芯片电容器具有较高的兼容性,可以与其他电子元件和设备配合使用。Skyworks公司提供全面的技术支持和服务,包括样品测试、电气测试和视觉检查,确保产品质量。客户可以根据需求选择不同的包装形式(如瓦格包或瓶装),以便于高产线装配或降低成本。


    常见问题与解决方案



    - 问题1: ESD损坏。解决方案: 必须始终采取防静电措施,如使用防静电手环和工作台。
    - 问题2: 击穿电压不足。解决方案: 选择具有更高击穿电压的型号或确保工作电压不超过其额定值。
    - 问题3: 绝缘电阻下降。解决方案: 定期检查并更换老化的电容器,避免过热和高压环境下的长时间使用。


    总结和推荐



    SC系列MIS芯片电容器是一款高性能、高可靠性的电容器产品。它在高温和低温环境下的稳定性和低损耗使其在许多应用中表现优异。对于需要高频稳定性和高可靠性系统的设计师来说,这是一个非常值得推荐的选择。

SC03301518参数

参数
容差 ±20%
额定电压 100V
工作寿命 -
电容值 33pF
ESR-等效串联电阻 -
长*宽*高 460μm*460μm*150μm
安装方式 贴片安装
零件状态 在售
包装方式 散装

SC03301518厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SC03301518数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 硅电容 SKYWORKS SOLUTIONS SC03301518 SC03301518数据手册

SC03301518封装设计

查看详情并下载
Symbol
Footprint
3D Model
