首页  >  产品百科  >  SC00821518

SC00821518

产品分类: 硅电容
厂牌: SKYWORKS SOLUTIONS
产品描述: ±20% 100V 8.2pF 贴片安装 460μm*460μm*150μm
供应商型号: 863-1219-ND
供应商: Digi-Key
标准整包数: 100

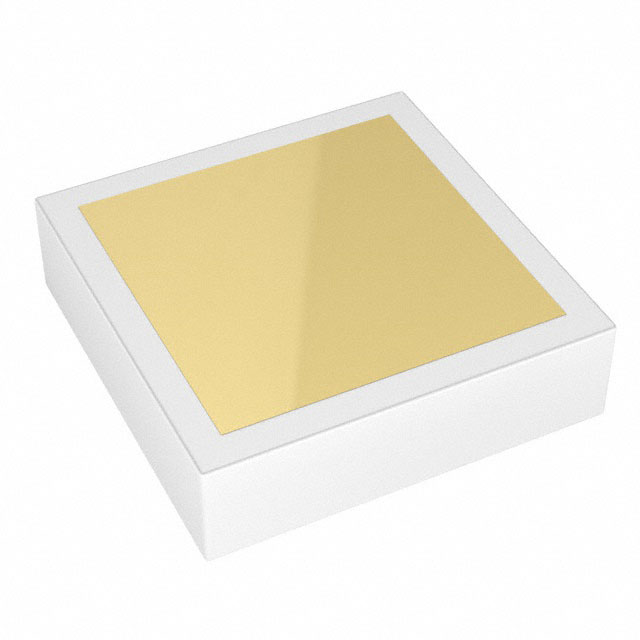

SKYWORKS SOLUTIONS 硅电容 SC00821518

SC00821518概述

    Skyworks SC Series: MIS Chip Capacitors

    产品简介


    Skyworks Solutions, Inc. 的SC系列金属绝缘硅(MIS)芯片电容器是高性能电容器的一种,适用于各种需要直流阻隔或射频旁路的应用场景。这类电容器在滤波器、振荡器和匹配网络中的固定电容调谐元件应用广泛。产品具备多种尺寸和电容值,可以满足不同设计需求。

    技术参数


    - 最大工作温度: -65°C 至 200°C
    - 存储温度范围: -65°C 至 200°C
    - 额定电压: 100V
    - 温度系数: 50 ppm/°C
    - 电容范围: 0.8 pF 至 1000 pF
    - 电容公差: ±20%
    - 泄漏电流: <1 nA
    - 绝缘电阻: >105 MΩ
    - 插入损耗: 0.04 dB (在50Ω系统中)

    产品特点和优势


    1. 高可靠性: 高质量的二氧化硅-氮化硅介质,提供了低损耗和高绝缘电阻。
    2. 宽温度范围: 可以在极端环境下稳定工作,从-65°C到200°C。
    3. 低损耗特性: 插入损耗仅0.04 dB,远低于同类陶瓷电容器。
    4. 长寿命稳定性: 温度系数小于50 ppm/°C,确保了长时间内稳定的工作表现。
    5. 高介电击穿强度: 可使用薄介质,从而实现大容量单位面积的电容。

    应用案例和使用建议


    - 射频旁路应用: 在高频通信设备中,MIS芯片电容器能够提供有效的射频旁路,减少干扰。
    - 高可靠性系统: 如航空电子设备,需要稳定的电容,可以在广泛的温度范围内使用。
    - 滤波器设计: MIS芯片电容器能减少滤波器中的共振问题,提高系统的整体性能。
    使用建议:
    - 在设计过程中,需确保电容器在预期工作条件下的可靠性。
    - 选择适合电容值的型号,确保电路不会因电容波动而失效。
    - 考虑电容器的散热,特别是在高温环境下运行时。

    兼容性和支持


    MIS芯片电容器支持标准的自动化组装方法,可通过扩大薄膜框架或封装在小瓶中供货。客户可选择批量测试和视觉检查后装入盘状包装的方式,以降低成本。Skyworks提供技术支持和保修服务,确保客户能够充分利用这些电容器的优势。

    常见问题与解决方案


    - Q: 电容器在低温下性能会下降吗?
    - A: 不会。MIS芯片电容器具有较低的温度系数,保证了宽温范围内的稳定性。
    - Q: 长时间暴露于极限条件下是否会损坏电容器?
    - A: 需要避免长时间暴露于极限条件下,建议遵循行业标准的静电放电预防措施。
    - Q: 电容器如何安装才能减少插入损耗?
    - A: 确保电容器正确安装在50Ω微带传输线上,减少接触不良导致的插入损耗。

    总结和推荐


    综上所述,Skyworks SC系列MIS芯片电容器是一款非常可靠且适用广泛的电容器。其优异的电性能和温度稳定性使其成为许多高端电子应用的理想选择。对于需要高可靠性和宽温度范围工作的场合,强烈推荐使用Skyworks SC系列MIS芯片电容器。

SC00821518参数

参数
工作寿命 -
电容值 8.2pF
ESR-等效串联电阻 -
容差 ±20%
额定电压 100V
长*宽*高 460μm*460μm*150μm
安装方式 贴片安装
零件状态 在售
包装方式 散装

SC00821518厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SC00821518数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 硅电容 SKYWORKS SOLUTIONS SC00821518 SC00821518数据手册

SC00821518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1738 ¥ 9.8236
200+ $ 1.0585 ¥ 8.8584
300+ $ 0.9999 ¥ 8.3682
500+ $ 0.9342 ¥ 7.8184
700+ $ 0.8954 ¥ 7.4936
1000+ $ 0.8578 ¥ 7.1786
2500+ $ 0.7754 ¥ 6.4894
5000+ $ 0.7631 ¥ 6.3862
库存: 300
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 982.36
直接购买
加入购物车
