935152722410-T3S

产品分类: 硅电容
产品描述: ±15% 300mΩ 1nF 0201 贴片安装 600μm*300μm*140μm
供应商型号: F-935152722410-T3S
供应商: 海外现货
标准整包数: 1000

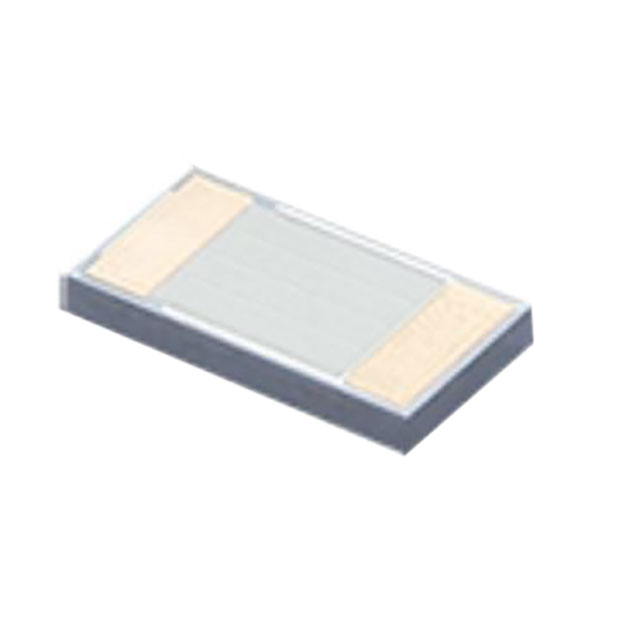

MURATA MANUFACTURING 硅电容 935152722410-T3S

935152722410-T3S概述

    # Murata Silicon Capacitors 技术手册解读

    一、产品简介


    Murata推出的XBSC/UBSC/BBSC/ULSC系列硅基超宽带表面贴装电容器,是一款具有超宽带性能的创新性电子元件。这些电容器适用于100 GHz+(XBSC)、60 GHz+(UBSC)、40 GHz(BBSC)及20 GHz(ULSC)的频段范围。作为被动元件,它们广泛应用于高频通信领域,尤其在光通信、高速数据处理及毫米波电路设计中表现出色。主要功能包括DC阻断、耦合及旁路接地,适合需要低插入损耗、高相位稳定性的场景。

    二、技术参数


    以下是各系列电容器的主要技术规格:
    XBSC(100 GHz+)
    - 容量范围:5.6 nF 至 10 nF
    - 容量公差:±15%
    - 工作温度范围:-55°C 至 150°C
    - 存储温度范围:-70°C 至 165°C
    - 温度系数:+60 ppm/K
    - 破损电压(BV):11 VDC 或 30 VDC
    - 插入损耗(IL):至60 GHz+ <1.2 dB
    - 返回损耗(RL):至60 GHz+ >20 dB
    - 等效串联电感(ESL):典型值100 pH
    - 等效串联电阻(ESR):典型值300 mΩ
    UBSC(60 GHz+)
    - 容量范围:1 nF 至 100 nF
    - 容量公差:±15%
    - 工作温度范围:-55°C 至 150°C
    - 存储温度范围:-70°C 至 165°C
    - 温度系数:+60 ppm/K
    - 破损电压(BV):11 VDC 或 30 VDC
    - 插入损耗(IL):至60 GHz+ <0.4 dB
    - 返回损耗(RL):至60 GHz+ >20 dB
    - 等效串联电感(ESL):典型值100 pH
    - 等效串联电阻(ESR):典型值300 mΩ
    BBSC(40 GHz)
    - 容量范围:1 nF 至 100 nF
    - 容量公差:±15%
    - 工作温度范围:-55°C 至 150°C
    - 存储温度范围:-70°C 至 165°C
    - 温度系数:+60 ppm/K
    - 破损电压(BV):11 VDC 或 30 VDC
    - 插入损耗(IL):至40 GHz <0.4 dB
    - 返回损耗(RL):至40 GHz >15 dB
    - 等效串联电感(ESL):典型值100 pH
    - 等效串联电阻(ESR):典型值500 mΩ
    ULSC(20 GHz)
    - 容量范围:1 nF 至 100 nF
    - 容量公差:±15%
    - 工作温度范围:-55°C 至 150°C
    - 存储温度范围:-70°C 至 165°C
    - 温度系数:+60 ppm/K
    - 破损电压(BV):11 VDC 或 30 VDC
    - 插入损耗(IL):至20 GHz <0.2 dB
    - 返回损耗(RL):至20 GHz >20 dB
    - 等效串联电感(ESL):典型值100 pH
    - 等效串联电阻(ESR):典型值500 mΩ

    三、产品特点和优势


    1. 超宽带性能:XBSC系列可达110 GHz,其他系列覆盖不同频段,满足高频需求。
    2. 卓越的相位稳定性:无谐振点设计确保极低的群延迟变化。
    3. 低插入损耗:出色的阻抗匹配实现高效传输。
    4. 高性能ESL/ESR:低寄生参数减少信号失真。
    5. 温度和时间稳定性:长期可靠性得到保障,适合恶劣环境应用。
    6. 环保合规:符合RoHS标准,支持无铅焊接工艺。
    7. 兼容多种封装:提供0201、0402、0603等多种尺寸选择,适应各种PCB布局需求。

    四、应用案例和使用建议


    应用案例
    1. 光纤通信系统:用于ROSA/TOSA模块的DC阻断和旁路接地。
    2. 高速数据链路:支持高带宽数字信号处理。
    3. 测试仪器:如频谱分析仪和网络分析仪的高性能电容器。
    4. 雷达与卫星通信:毫米波段下提供稳定阻抗特性。
    使用建议
    - 在高频环境下,需特别注意PCB设计中的寄生效应,合理规划接地回路以避免不必要的反射。
    - 确保电容器的正负端正确连接,避免因极性错误导致性能下降。
    - 根据具体应用场景选择合适的容量和封装形式,以达到最佳匹配效果。

    五、兼容性和支持


    这些电容器均遵循JEDEC标准,可无缝集成于自动化生产线中。此外,Murata提供了详细的组装指南和线束模型下载链接(http://www.modelithics.com),方便工程师进行模拟仿真。若需其他特殊规格的产品,请联系Murata销售代表。

    六、常见问题与解决方案


    1. 问:如何判断电容器是否正常工作?
    - 答:使用网络分析仪测量S参数(插入损耗、返回损耗等),验证是否符合规范要求。

    2. 问:长时间存放后电容值发生变化怎么办?
    - 答:确保存储条件符合规定(-70°C至165°C),必要时重新校准测试。
    3. 问:如何防止焊接不良?
    - 答:严格按照Murata提供的装配说明操作,采用适合的预热曲线进行焊接。

    七、总结和推荐


    综上所述,Murata Silicon Capacitors(XBSC/UBSC/BBSC/ULSC系列)凭借其超宽带性能、优异的电气特性和高可靠性,在高频通信和精密测量领域展现出强大竞争力。对于追求高效能和可靠性的设计师而言,这是不可多得的理想选择。强烈推荐在相关项目中选用这些电容器,以确保系统的长期稳定运行。

935152722410-T3S参数

参数
ESR-等效串联电阻 300mΩ
容差 ±15%
额定电压 -
工作寿命 -
电容值 1nF
长*宽*高 600μm*300μm*140μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

935152722410-T3S厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

935152722410-T3S数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 硅电容 MURATA MANUFACTURING 935152722410-T3S 935152722410-T3S数据手册

935152722410-T3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.5584 ¥ 38.6096
2000+ $ 4.5177 ¥ 38.2649
3000+ $ 4.477 ¥ 37.9202
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 38609.6
