SC02201518

产品分类: 硅电容
厂牌: SKYWORKS SOLUTIONS
产品描述: ±20% 100V 22pF 标准安装,贴片安装 460μm*460μm*150μm
供应商型号: 863-1222-ND
供应商: Digi-Key
标准整包数: 100

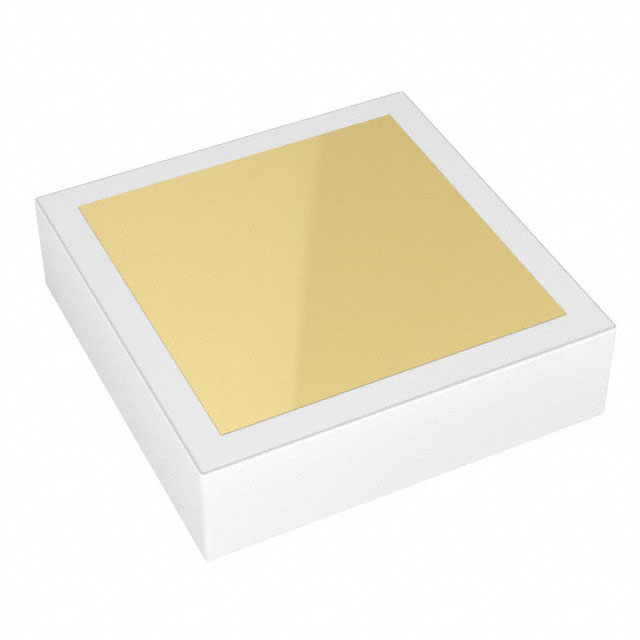

SKYWORKS SOLUTIONS 硅电容 SC02201518

SC02201518概述

    Skyworks SC Series: MIS Chip Capacitors



    产品简介



    Skyworks SC系列金属绝缘硅(MIS)芯片电容器是一种高性能的直流阻断和射频旁路元件。这种电容器广泛应用于需要稳定性和高可靠性的工作环境中,例如在滤波器、振荡器和匹配网络中作为固定电容调谐元件。其独特的硅氧化物氮化物介质提供了优异的长期稳定性,使得这些电容器特别适用于需要长期可靠性的场合。


    技术参数



    - 基本参数
    - 电容范围:0.8 pF 至 1000 pF
    - 温度系数:小于 50 ppm/°C
    - 操作温度范围:–65°C 至 200°C
    - 耐压:100 V
    - 绝缘电阻:大于 105 MΩ

    - 性能参数
    - 插入损耗:在50 Ω系统中典型值为0.04 dB
    - 泄漏电流:<1 nA
    - 容差:±20%

    - 其他
    - 电气测试:所有参数经过100%电气测试和视觉检查
    - 封装形式:可选择在扩展薄膜框架上提供晶圆以适应大批量自动化组装方法;也可选择包装在小瓶中进行样品测试,或包装在片式包装中以确保100%电气测试和视觉检查


    产品特点和优势



    Skyworks MIS芯片电容器的主要特点是其极高的可靠性、低损耗(典型值为0.04 dB)、宽温度范围的操作能力(–65°C 至 200°C)和高介电击穿电压。此外,它还具有出色的长期稳定性,其硅氧化物氮化物介质表现出非常高的绝缘电阻和低温度系数,这使得它非常适合用于需要高可靠性的应用。


    应用案例和使用建议



    - 应用案例
    - 系统中的DC阻断或RF旁路
    - 滤波器、振荡器和匹配网络中的固定电容调谐元件

    - 使用建议
    - 在使用这些电容器时,应注意环境温度的变化,以避免由于温度变化引起的电容漂移。
    - 建议使用合适的电路布局和走线方式,以最小化信号路径中的寄生效应。


    兼容性和支持



    - 兼容性
    - Skyworks MIS芯片电容器可以轻松集成到现有的电子系统中,因为它们通常与标准陶瓷电容器和其他元件兼容。

    - 支持和服务
    - Skyworks提供全面的技术支持,包括设计帮助、样品测试和批量生产的支持服务。客户可以通过销售团队获取更多详细信息。


    常见问题与解决方案



    - 问题:电容值与标称值不一致。
    - 解决方案:请参阅技术手册中的电容容差范围,或者联系技术支持团队以获取更详细的指导。

    - 问题:电容器在高温下出现故障。
    - 解决方案:请确保电容器的操作温度不超过制造商指定的最大温度范围。如果需要在极端温度环境下使用,请咨询技术支持团队以获取建议。


    总结和推荐



    Skyworks SC系列MIS芯片电容器凭借其卓越的性能、宽广的操作温度范围和高可靠性,成为了许多关键应用的理想选择。其广泛的应用范围和多样化的规格使其能够满足各种不同需求。综上所述,强烈推荐这款电容器用于需要高可靠性和高性能的应用中。

SC02201518参数

参数
ESR-等效串联电阻 -
容差 ±20%
额定电压 100V
工作寿命 -
电容值 22pF
长*宽*高 460μm*460μm*150μm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装

SC02201518厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SC02201518数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 硅电容 SKYWORKS SOLUTIONS SC02201518 SC02201518数据手册

SC02201518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1738 ¥ 9.8236
200+ $ 1.0585 ¥ 8.8584
300+ $ 0.9999 ¥ 8.3682
500+ $ 0.9342 ¥ 7.8184
700+ $ 0.8954 ¥ 7.4936
1000+ $ 0.8578 ¥ 7.1786
2500+ $ 0.7754 ¥ 6.4894
5000+ $ 0.7631 ¥ 6.3862
库存: 400
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 982.36
