939114722410-T3S

产品分类: 硅电容
产品描述: ±15% 500mΩ 1nF 0201 贴片安装 600μm*300μm*140μm
供应商型号: F-939114722410-T3S
供应商: 海外现货
标准整包数: 1000

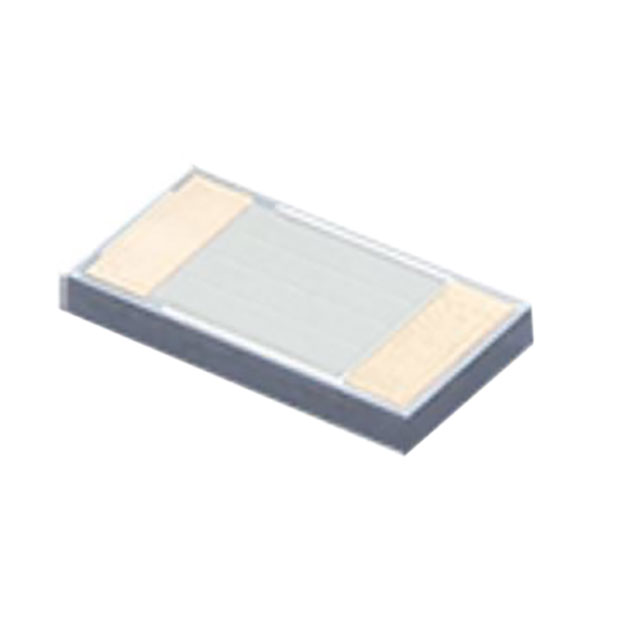

MURATA MANUFACTURING 硅电容 939114722410-T3S

939114722410-T3S概述

    MURATA Silicon Capacitors:产品概述

    产品简介


    MURATA公司推出的XBS、UBSC、BBSC、ULSC系列硅基电容器,是专为高频宽带通信设计的表面贴装式电容器。这些电容器广泛应用于多种场合,如高速数据传输系统、光通讯系统(例如接收和发射光学子组件)、同步光纤网络等。本系列产品以其超宽带性能、低插入损耗和高稳定性,成为了高性能电路的理想选择。

    技术参数


    - 频率范围:XBSC: 100+ GHz;UBSC: 60+ GHz;BBSC: 40 GHz;ULSC: 20 GHz
    - 电容范围:XBSC: 5.6 nF 至 10 nF;UBSC: 1 nF 至 100 nF;BBSC: 1 nF 至 100 nF;ULSC: 1 nF 至 100 nF
    - 工作温度范围:-55 °C 至 150 °C
    - 储存温度范围:-70 °C 至 165 °C
    - 电压等级:11 VDC 或 30 VDC
    - 温度系数:+60 ppm/K
    - 插入损耗 (IL):XBSC: < 1.2 dB (至60 GHz);UBSC: < 0.4 dB (至60 GHz);BBSC: < 0.4 dB (至40 GHz);ULSC: < 0.2 dB (至20 GHz)
    - 回波损耗 (RL):XBSC: > 20 dB (至60 GHz);UBSC: > 20 dB (至60 GHz);BBSC: > 15 dB (至40 GHz);ULSC: > 20 dB (至20 GHz)
    - 等效串联电感 (ESL):100 pH
    - 等效串联电阻 (ESR):300 mΩ (XBSC、UBSC、BBSC);500 mΩ (ULSC)

    产品特点和优势


    - 超宽带性能:产品具有卓越的超宽带性能,适用于从低频到高达110 GHz的信号处理。
    - 低插入损耗和反射损失:由于优异的阻抗匹配,这些电容器表现出极低的插入损耗和反射损失,确保信号传输的稳定性和准确性。
    - 温度稳定性:其电容值随温度、电压和老化的变化非常小,提供极高的稳定性。
    - 可靠性:采用半导体制造工艺,具备高可靠性和长时间工作的稳定性。
    - 高兼容性:完全符合JEDEC标准,适用于高速自动组装操作。
    - 环保材料:所有型号均符合RoHS标准,提供无铅预焊技术,与自动焊接技术兼容。

    应用案例和使用建议


    - 应用领域:适用于高速数据传输系统(例如光纤通信),高频率微波/毫米波测试设备,光通讯系统的光电子组件等。
    - 使用建议:建议根据具体应用需求选择合适的电容型号,例如对于需要极高带宽的应用,可以考虑XBSC系列。对于需要在恶劣环境中工作的场合,应关注产品的温度和湿度规格。

    兼容性和支持


    - 兼容性:MURATA硅基电容器与各种电子元器件和设备高度兼容,特别是在高频和宽温范围内的应用。
    - 技术支持:提供详尽的技术文档和支持,包括安装指南和仿真模型下载链接,以确保正确安装和使用。

    常见问题与解决方案


    - Q: 在焊接过程中如何避免损坏?
    - A: 确保按照安装指南中的步骤操作,使用适当的焊接温度曲线,避免过热导致的损坏。

    - Q: 如何处理电容器的静电放电问题?
    - A: 使用防静电包装和工具,在装配过程中注意防静电措施。

    总结和推荐


    MURATA硅基电容器凭借其出色的宽带性能、稳定的电气特性和高度的可靠性,成为众多高性能应用的理想选择。特别是针对高频信号处理和光通讯系统,这些电容器表现出了卓越的性能。鉴于其广泛应用范围和强大支持体系,强烈推荐使用这些产品。为了充分利用这些电容器的优势,建议详细阅读产品手册和技术文档,确保正确安装和使用。

939114722410-T3S参数

参数
工作寿命 -
电容值 1nF
ESR-等效串联电阻 500mΩ
容差 ±15%
额定电压 -
长*宽*高 600μm*300μm*140μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

939114722410-T3S厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

939114722410-T3S数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 硅电容 MURATA MANUFACTURING 939114722410-T3S 939114722410-T3S数据手册

939114722410-T3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
