首页  >  产品百科  >  SC00260912

SC00260912

产品分类: 硅电容
厂牌: SKYWORKS SOLUTIONS
产品描述: ±20% 100V 2.6pF 标准安装,贴片安装 300μm*300μm*150μm
供应商型号: 863-1215-ND
供应商: Digi-Key
标准整包数: 100

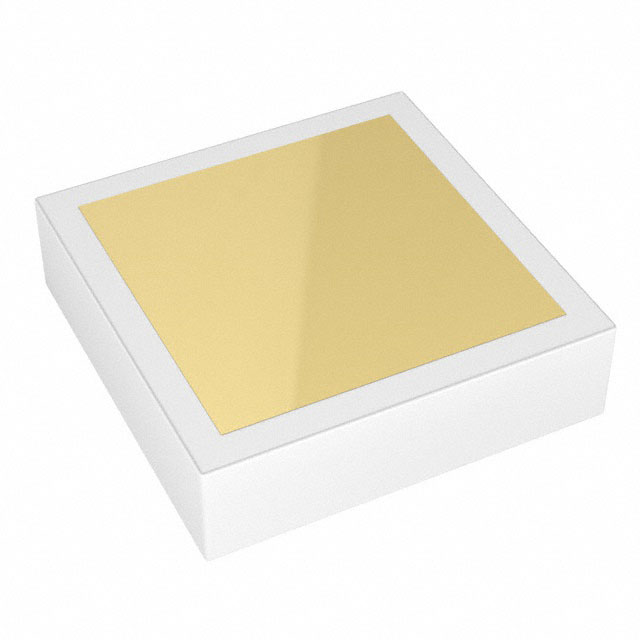

SKYWORKS SOLUTIONS 硅电容 SC00260912

SC00260912概述

    Skyworks SC系列:金属绝缘硅(MIS)芯片电容器

    产品简介


    Skyworks SC系列金属绝缘硅(MIS)芯片电容器是一种高可靠性的电容元件,适用于需要直流隔离或射频旁路的应用。这些电容器作为固定电容调节元件广泛应用于滤波器、振荡器和匹配网络中。由于其出色的温度稳定性和高可靠性,它们特别适合于高要求的应用场合。

    技术参数


    - 电容范围: 0.8 pF 至 1000 pF
    - 温度系数: ≤ 50 ppm/°C
    - 工作温度范围: -65°C 至 +200°C
    - 耐压: 100 V
    - 损耗角正切: 通常为 0.04 dB(在 50 Ω 系统中)
    - 泄漏电流: < 1 nA
    - 绝缘电阻: > 105 MΩ
    - 尺寸范围: 从 9/12 mils 到 60/68 mils(取决于型号)

    产品特点和优势


    - 高可靠性: 采用硅氧化物-氮化物作为介质,具有很高的绝缘电阻和低损耗角正切。
    - 宽温域操作: 能够在极端温度环境下保持性能稳定。
    - 高稳定性: 具备优异的长期稳定性,适合高可靠性应用。
    - 小体积大容量: 由于高击穿电压,可以使用薄层介质,从而实现单位面积的大容量。
    - 易于获取: 可以迅速从库存中获取,并提供多种包装选项,方便大批量自动化组装。

    应用案例和使用建议


    SC系列MIS芯片电容器在许多领域都有广泛应用,如通信系统中的RF旁路和DC阻隔、滤波器和振荡器中的固定电容调节等。对于需要高频率和低损耗应用的场合,如微波系统和无线通信设备,这些电容器是理想的选择。
    使用建议:
    - 在安装时应采取静电防护措施,避免因静电放电造成损坏。
    - 选择合适的电容值时,应考虑具体应用的频率范围和工作条件。

    兼容性和支持


    SC系列MIS芯片电容器可与市场上大多数电子元器件和设备兼容。Skyworks公司提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护这些电容器。

    常见问题与解决方案


    - Q: 电容器出现泄漏电流异常怎么办?
    - A: 首先检查是否超过了最大工作温度或电压,如果这些都没有问题,则可能需要更换新的电容器。

    - Q: 电容器温度系数超出预期范围怎么办?
    - A: 检查工作环境温度是否超出规定范围,若确实超出则需要调整环境条件或选择其他温度系数更小的产品。

    总结和推荐


    SC系列MIS芯片电容器以其高可靠性、宽温域操作和高稳定性成为众多高要求应用的理想选择。它们不仅满足了现代电子系统对高性能电容的需求,还提供了良好的温度稳定性和长寿命。鉴于其卓越的性能和广泛的应用范围,我们强烈推荐此系列产品用于需要高可靠性和高性能的场合。
    如果您有任何疑问或需要进一步的支持,请随时联系Skyworks的客户服务团队。

SC00260912参数

参数
ESR-等效串联电阻 -
容差 ±20%
额定电压 100V
工作寿命 -
电容值 2.6pF
长*宽*高 300μm*300μm*150μm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装

SC00260912厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SC00260912数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 硅电容 SKYWORKS SOLUTIONS SC00260912 SC00260912数据手册

SC00260912封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1392 ¥ 9.5338
200+ $ 1.0267 ¥ 8.5921
300+ $ 0.9695 ¥ 8.1134
500+ $ 0.9054 ¥ 7.5773
700+ $ 0.8676 ¥ 7.2604
1000+ $ 0.8308 ¥ 6.9529
2500+ $ 0.7505 ¥ 6.2805
5000+ $ 0.7345 ¥ 6.1469
库存: 1200
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 953.38
