SC00380912

产品分类: 硅电容
厂牌: SKYWORKS SOLUTIONS
产品描述: ±20% 100V 3.8pF 贴片安装 300μm*300μm*150μm
供应商型号: 863-1216-ND
供应商: Digi-Key
标准整包数: 100

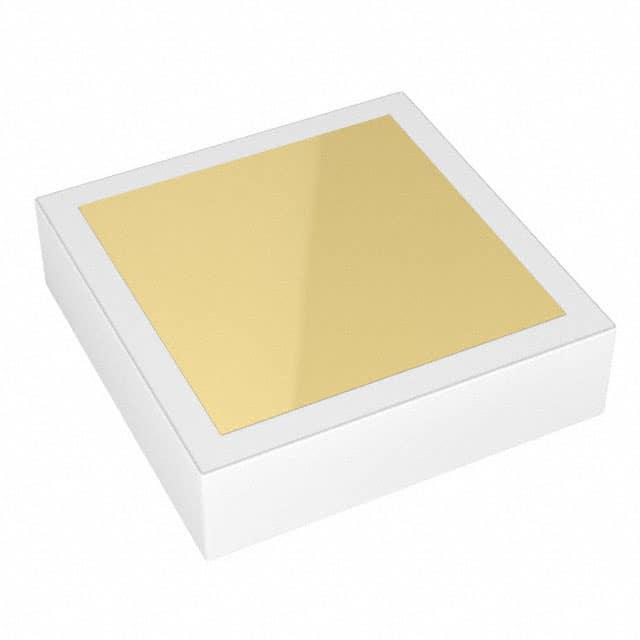

SKYWORKS SOLUTIONS 硅电容 SC00380912

SC00380912概述

    Skyworks SC系列MIS芯片电容器

    产品简介


    Skyworks Solutions, Inc.推出的SC系列金属绝缘硅(MIS)芯片电容器是专为高频电路设计的理想选择。这些电容器具有宽泛的尺寸和电容值范围,广泛应用于需要直流隔离或射频旁路的系统中。此外,它们还常用于滤波器、振荡器和匹配网络中的固定电容调谐元件。

    技术参数


    - 电容值:0.8 pF到1000 pF之间,±20%的容差。
    - 温度系数:小于50 ppm/°C。
    - 工作温度范围:–65°C到+200°C。
    - 绝缘电阻:大于105 MΩ。
    - 泄露电流:<1 nA。
    - 介电耐压:100 V。
    - 插入损耗:在50 Ω系统中通常为0.04 dB。

    产品特点和优势


    - 高可靠性:采用热生长二氧化硅和氮化硅沉积层构成的低温度系数电介质。
    - 低损耗:典型情况下插入损耗仅为0.04 dB。
    - 宽频率范围:可操作频率高达26 GHz。
    - 高稳定性:长寿命稳定性优秀,适合高可靠性应用。
    - 高击穿电压:可使用薄电介质,从而实现单位面积大电容。
    - 高Q值:相比于陶瓷电容器,Skyworks的MIS芯片电容器具有更高的Q值。

    应用案例和使用建议


    - 应用案例:SC系列MIS芯片电容器可用于单极双掷(SPDT)电路中,如图2所示。
    - 使用建议:在设计高频电路时,考虑到插入损耗和温度系数的影响,建议使用更精确的电容值进行测试和调试,以确保最佳性能。

    兼容性和支持


    - 兼容性:该产品可以适应多种自动化装配方法,例如通过扩展膜框架或瓦片包装,便于大规模生产。
    - 支持和维护:Skyworks公司提供详细的技术文档和支持,包括电气和机械规格,以及100%的电气测试和目视检查。

    常见问题与解决方案


    - 问题1:电容器的温度系数较高。
    - 解决方案:根据手册中的说明,使用低温系数电容器来替代,以减少因温度变化带来的影响。
    - 问题2:插入损耗高于预期。
    - 解决方案:重新检查电路连接,确认所有组件都正确安装且没有错误配置。
    - 问题3:电容值偏差过大。
    - 解决方案:对电容器进行重新校准,或者更换为精度更高的电容器。

    总结和推荐


    SC系列MIS芯片电容器以其高可靠性和宽泛的工作温度范围,在各种高性能电路应用中表现出色。它们具有优秀的插入损耗特性和高Q值,使其成为高频通信和雷达系统的理想选择。此外,该产品的多样性和灵活性使其能够轻松集成到各种现有设计中。因此,我们强烈推荐使用Skyworks的SC系列MIS芯片电容器。

SC00380912参数

参数
额定电压 100V
工作寿命 -
电容值 3.8pF
ESR-等效串联电阻 -
容差 ±20%
长*宽*高 300μm*300μm*150μm
安装方式 贴片安装
零件状态 在售
包装方式 散装

SC00380912厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SC00380912数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 硅电容 SKYWORKS SOLUTIONS SC00380912 SC00380912数据手册

SC00380912封装设计

查看详情并下载
Symbol
Footprint
3D Model
