SKY13370-374LF

产品分类: RF开关
厂牌: SKYWORKS SOLUTIONS
产品描述: 55dBm 吸收 5.85GHz 250ns SPDT 802.16 WiMAX 2 500MHz 18dB 6GHz 1.3dB 1.15dB 50Ω 39dBm QFN-6 贴片安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: SKY13370-374LF
供应商: 国内现货
标准整包数: 3000

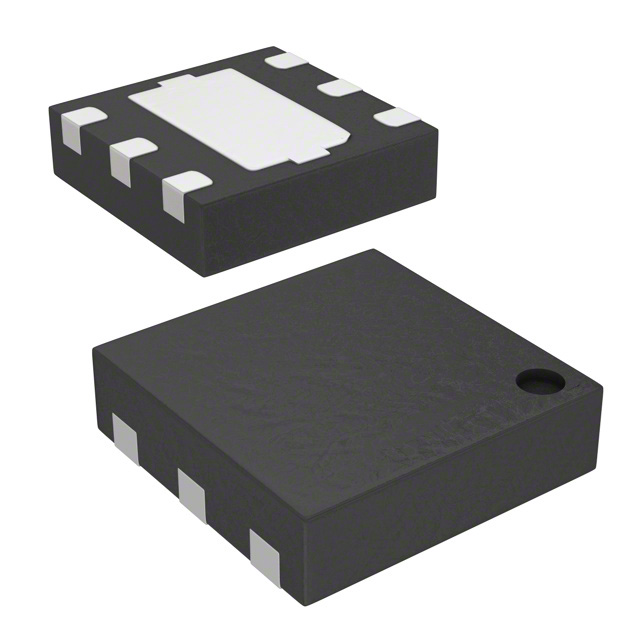

SKYWORKS SOLUTIONS RF开关 SKY13370-374LF

SKY13370-374LF概述

    # Sky13370-374LF 0.5 to 6.0 GHz SPDT Switch 技术手册解析

    产品简介


    Sky13370-374LF 是一款由Skyworks Solutions推出的GaAs高电子迁移率晶体管(pHEMT)单极双掷开关(SPDT),专为高频信号切换设计。该产品具有广泛的频率范围(0.5至6.0 GHz),并提供50Ω阻抗匹配的射频端口。主要应用于WiMAX、LTE/4G系统及双频段WLAN(如802.11a/b/g/n)等领域。它的紧凑设计与高线性度使其成为无线通信领域的理想选择。

    技术参数


    以下是Sky13370-374LF的技术规格:
    - 频率范围: 0.5 至 6.0 GHz
    - 插入损耗:
    - 0.50至2.70 GHz: 0.70 dB(典型值)
    - 2.70至3.80 GHz: 0.80 dB(典型值)
    - 3.80至5.85 GHz: 1.15 dB(典型值)
    - 隔离度:
    - 0.50至2.40 GHz: 29.0 dB(典型值)
    - 2.40至2.50 GHz: 29.0 dB(典型值)
    - 2.50至3.80 GHz: 26.0 dB(典型值)
    - 3.80至5.85 GHz: 18.0 dB(典型值)
    - 输入回波损耗:
    - “通态”状态下:≥11 dB(典型值)
    - “断态”状态下:≥12 dB(典型值)
    - 电源电压范围: 1.8至5.0 V
    - 控制电流: 45至85 µA
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    独特功能
    1. 高线性度: 支持高功率运行,具有优异的线性性能,适合WiMAX和更高功率的WLAN应用。
    2. 低插入损耗: 在整个工作频率范围内保持较低的插入损耗,保证了信号的高效传输。
    3. 小尺寸封装: 采用6引脚(1.5 x 1.5 mm²)的小型DFN封装,适合空间受限的设计。
    4. 兼容性强: 内置50Ω终端电阻,简化电路设计。
    市场竞争力
    - 高可靠性:符合JEDEC标准,满足严苛的工作条件。
    - 绿色环保:不含卤素,符合环保要求。

    应用案例和使用建议


    典型应用场景
    - WiMAX 802.16: 实现基站与终端之间的高效信号切换。
    - LTE/4G系统: 用于多频段切换,提高网络覆盖范围。
    - 双频段WLAN: 支持802.11a/b/g/n协议,提升无线连接的灵活性。
    使用建议
    1. 阻容配置: 确保射频端口的旁路电容值(CBLK)足够大(如47 pF),以避免低频信号干扰。
    2. 接地设计: 将裸露的散热焊盘接地,以获得最佳性能。
    3. 温控管理: 虽然产品可在宽广的温度范围内工作,但在极端环境下仍需采取适当的散热措施。

    兼容性和支持


    兼容性
    Sky13370-374LF可轻松集成到现有的射频设计中,与其他标准50Ω系统的组件无缝协作。
    厂商支持
    Skyworks提供详尽的应用文档和评估板,方便客户进行快速原型开发和测试。此外,还提供了完善的售后服务和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查旁路电容值是否合适,调整到推荐值47 pF |
    | 开关切换速度慢 | 确保控制电压信号上升时间符合要求 |
    | 无法达到预期隔离度 | 检查焊接质量和接地完整性 |

    总结和推荐


    Sky13370-374LF是一款高性能、高可靠性的SPDT开关,特别适用于需要宽频带、低插入损耗和高隔离度的应用场景。其紧凑的封装和卓越的电气特性使其在市场上具有强大的竞争力。总体而言,我们强烈推荐此产品给对射频信号切换有较高需求的设计工程师和制造商。
    通过本手册内容的详细解读,可以清楚认识到Sky13370-374LF不仅在技术指标上表现出色,而且在实际应用中能够提供稳定可靠的性能表现。

SKY13370-374LF参数

参数
典型三阶段输入截止点 55dBm
P1dB 39dBm
插入损耗 1.15dB
最小工作频率 500MHz
开关配置 SPDT
开关数量 2
射频类型 802.16 WiMAX
阻抗 50Ω
最大插入损耗 1.3dB
开关速度 250ns
拓扑 吸收
最大工作频率 6GHz
最小隔离度 18dB
测试频率 5.85GHz
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 QFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SKY13370-374LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SKY13370-374LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF开关 SKYWORKS SOLUTIONS SKY13370-374LF SKY13370-374LF数据手册

SKY13370-374LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.84
6000+ ¥ 3.712
9000+ ¥ 3.584
库存: 12000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 11520
