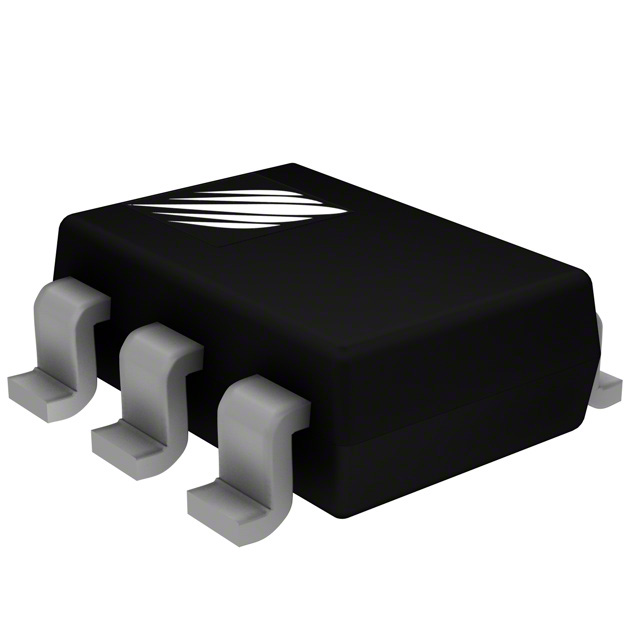

4259-63

产品分类: RF开关
厂牌: PSEMI
产品描述: 55dBm 反射 2GHz 1.5μs SPDT General Purpose 1 10MHz 19dB 3GHz 0.6dB 0.5dB 50Ω 29dBm SC-70-6 贴片安装 1.1mm(高度)
供应商型号: 1046-1011-2-ND
供应商: Digi-Key
标准整包数: 3000
PSEMI RF开关 4259-63

4259-63概述

    # PE4259 UltraCMOS® RF开关产品技术手册

    产品简介


    PE4259 UltraCMOS® RF开关是一款高功率单刀双掷(SPDT)射频开关,专为广泛的应用范围设计,频率范围从10 MHz到3000 MHz。此开关集成了板载CMOS控制逻辑,具有低电压CMOS兼容控制接口,可通过单个控制引脚或互补控制输入进行操作。它被广泛应用于无线通信、雷达系统、卫星通信以及其他需要高性能RF开关的领域。

    技术参数


    主要规格
    - 操作频率: 10 MHz 至 3000 MHz
    - 插入损耗:
    - 1000 MHz 时 0.35 dB
    - 2000 MHz 时 0.50 dB
    - 隔离度:
    - 1000 MHz 时 30 dB
    - 2000 MHz 时 20 dB
    - 回波损耗:
    - 1000 MHz 时 21 dB
    - 2000 MHz 时 27 dB
    - ON状态切换时间: 1.50 μs
    - OFF状态切换时间: 1.50 μs
    - 输入1 dB压缩点:
    - 1000 MHz 时 +33.5 dBm
    - 2500 MHz 时 +30.5 dBm
    - 电源电压: 1.8V 至 3.3V
    工作环境
    - 存储温度范围: -65°C 至 150°C
    - 操作温度范围: -40°C 至 85°C
    - 最大输入功率: +34 dBm

    产品特点和优势


    PE4259的主要特点是它的高集成度和低功耗。以下是其关键特点:
    - 单个控制引脚或互补控制引脚: 用户可根据需要选择合适的控制方式,简化了控制接口。
    - 高隔离度: 可达30 dB,适用于多种RF电路的设计。
    - 低插入损耗: 在高频下仍能保持较低损耗,适用于高性能应用。
    - 高ESD耐受能力: 2 kV HBM等级,确保在实际应用中的可靠性。
    - 超小封装: 采用SC-70封装,占用空间极小,适合便携式和小型设备。

    应用案例和使用建议


    PE4259适用于多种应用场景,如无线通信系统中的信号切换、雷达系统的频率转换等。为了优化性能,在应用板上添加调谐电容有助于降低插入损耗和反射损耗。
    使用建议
    - 确保所有RF引脚外部带有串联电容器,或者保持在0 VDC。
    - 高频信号处理时,避免超过最大输入功率限制。
    - 在实际应用中,确保接地线短且连接至地平面,以提高性能。

    兼容性和支持


    PE4259与多种CMOS逻辑电路兼容,能够直接驱动+3伏特的CMOS逻辑信号或微处理器I/O端口。制造商提供了详细的文档和技术支持,包括参考设计和评估套件,方便客户进行快速开发。

    常见问题与解决方案


    问题一:如何设置正确的控制信号?
    解决方案:根据手册提供的控制逻辑表设置相应的控制电压。如果采用单个控制引脚模式,则将引脚设置为高电平或低电平;如果采用互补控制引脚模式,则需同时设置两个引脚。
    问题二:插入损耗较高怎么办?
    解决方案:在应用板上添加适当的调谐电容,根据手册推荐的具体值调整。

    总结和推荐


    PE4259 UltraCMOS® RF开关是一款高性能、高可靠性的射频开关,尤其适用于无线通信和其他对插入损耗、隔离度要求较高的应用场合。其小巧的封装、易用的控制接口及全面的技术支持使其成为众多设计的理想选择。强烈推荐在设计高性能RF系统时考虑使用PE4259。

4259-63参数

参数
开关速度 1.5μs
射频类型 General Purpose
开关配置 SPDT
开关数量 1
典型三阶段输入截止点 55dBm
最小隔离度 19dB
最大工作频率 3GHz
插入损耗 0.5dB
最大插入损耗 0.6dB
P1dB 29dBm
拓扑 反射
阻抗 50Ω
最小工作频率 10MHz
测试频率 2GHz
长*宽*高 1.1mm(高度)
通用封装 SC-70-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4259-63厂商介绍

pSemi Corporation(原Pericom Semiconductor)是一家领先的高性能模拟信号处理解决方案供应商,专注于为移动、工业和汽车市场提供服务。公司总部位于美国加州,拥有全球销售网络和技术支持。

pSemi的主要产品分为以下几类:
1. 电源管理:包括电源转换、电源分配、电源保护等产品,广泛应用于移动设备、工业控制系统等领域。
2. 接口解决方案:包括USB、HDMI、DisplayPort等高速接口芯片,服务于消费电子、计算机、通信设备等市场。
3. 时钟和数据同步:提供时钟生成、分配和同步解决方案,应用于通信、数据中心、工业自动化等领域。
4. 音频解决方案:包括音频放大器、音频接口等产品,服务于消费电子、汽车音响等市场。

pSemi的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
4. 快速响应:拥有全球销售网络和技术支持团队,能够快速响应客户需求,提供优质服务。
